我們這里的拉伸網格指的是在生成面網格之后,對面網格進行拉伸、旋轉等操作而形成體網格的過程。

一些求解器(如CFX)不能求解平面問題,其求解平面問題需要一個單元厚度。我們可以創建平面網格,然后采用拉伸的方式形成體網格。

我們下面以一個簡單的例子來描述這一過程,同時介紹一下往常生成之后再創建part的過程。

為方便起見,選取一個最為簡單的幾何。如圖1所示。同時我們創建相應的part,將四條邊放置其中。同時修改計算域名稱為Fluid(非必要,只是習慣而已,默認在ICEM CFD中創建的幾何為geom)。

ICEM CFD中的拉伸網格功能icem學習資料圖片1

ICEM CFD中的拉伸網格功能icem學習資料圖片2

我們創建網格,此幾何體非常簡單,三角形或四邊形網格都很容易創建,我們設定合適網格尺寸,利用surface mesh按鈕

ICEM CFD中的拉伸網格功能icem學習資料圖片3

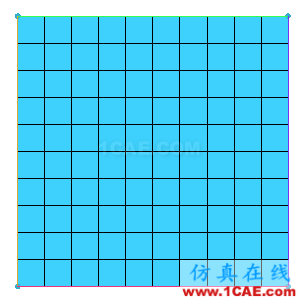

直接生成四邊形網格。如圖所示,生成非常規則的四邊形網格。

下一步我們拉伸網格。拉伸網格命令位于Edit Mesh標簽頁下,點擊按鈕

ICEM CFD中的拉伸網格功能icem學習資料圖片4

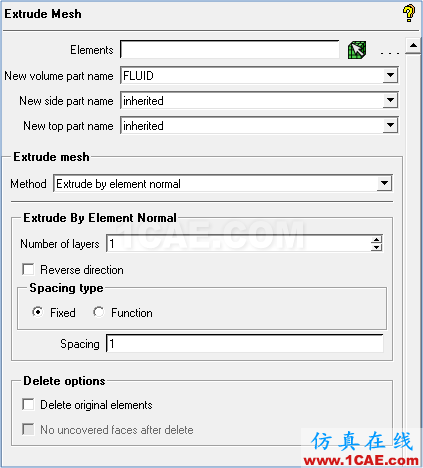

進入拉伸網格對話窗口中。如下圖所示。下面簡要的講述一下各輸入框的含義。

ICEM CFD中的拉伸網格功能icem學習資料圖片5

1、Elements

指的是你要進行拉伸的面網格單元幾何?？梢圆捎檬髽?biāo)框選,也可以用其它的單元選擇方式。注意是面網格(三角形或四邊形網格)

2、New volume part name

所生產的體網格part名稱,默認為fluid,用戶可以自己指定。在輸入框直接輸入即可。

3、New side part name

新創建的側邊part。默認為inherited,亦即是采用我們先前所創建的線part,比如說left拉伸之后的側邊被命名為left。用戶也可以自己指定part,這樣的話所有的側邊都被放置于一個part中了。

4、New top part name

拉伸之后會有一個top面,用戶可以指定一個part名稱,也可以采用默認。通常我們通過直接輸入的方式自己指定part名稱。因?yàn)閠op面通常為出入口邊界。

5、Extrude mesh method

拉伸方式。一共有四種方式:沿單元法向拉伸(extrude by element normal)、沿曲線拉伸(extrude along curve)、沿向量拉伸(extrude by vector)、旋轉拉伸(extrude by rotation)。后面三種方式以后有機會再描述,有興趣的可以參看幫助文檔。我們這里選用第一種方式:沿法向拉伸。

6、Number of layers

拉伸的層數。

7、Spacing

指定每一層的間距。這里輸入的是絕對距離。

8、Delete original elements

是否刪除原始網格。一般情況下,對于CFD求解器,我們可以采用默認,即不選擇刪除。當然在輸出到固體求解器的時候,是需要刪除原始面網格的。

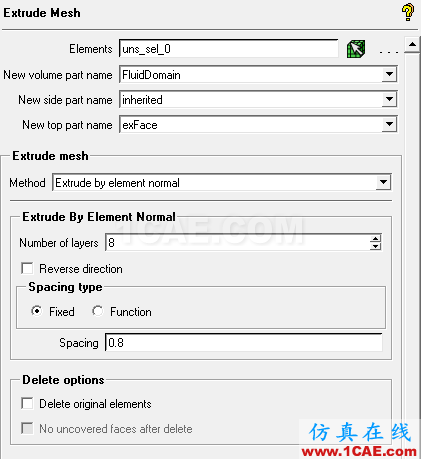

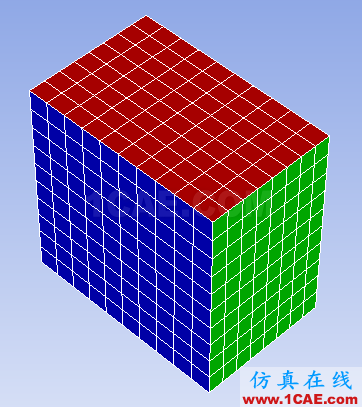

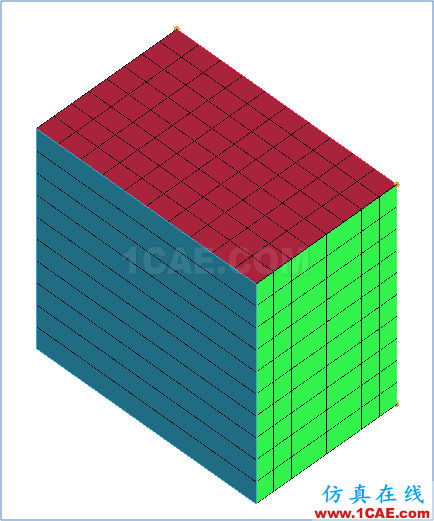

OK,面板介紹完畢,我們繼續我們的教程。進行下圖所示的設置。
