ICEM CFD構建2D塊

ICEM CFD的分塊包括兩種基本思路,一種是自頂向下,采用雕刻式生成塊;另一種是采用自底向上,采用增長式生成塊。前者類似機加工成型,后者類似于3D打印成型。今天聊一聊自底向上生成2D塊。

多數人接觸ICEM CFD的分塊,起始于自頂向下,因為很多的教程都是在教這個。然而在很多時候,采用自底向上的方式常常會有意想不到的好處。

自底向上生成塊分為2D和3D,本文主要描述如何構建2D塊。

眾所周知,ICEM CFD中的2D塊必須有4個頂點,這是所有map的根本。因此自底向上構建2D塊就有了4種方式。

當只有1個vertice的時候,需要借助另外3個幾何Point來共同構建塊。

注意:這里的vertice指的是block的頂點,而point則指的是幾何點。

• 選擇Blocking標簽,選擇Create Block按鈕

• 選擇From Vertices/Faces方式

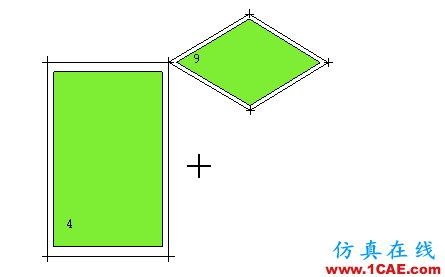

看下圖操作。

順序為:先點擊一個vertice,點擊鼠標中鍵,在屏幕上選擇三個點。注意點的順序。

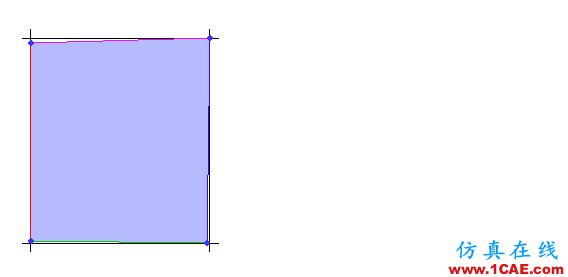

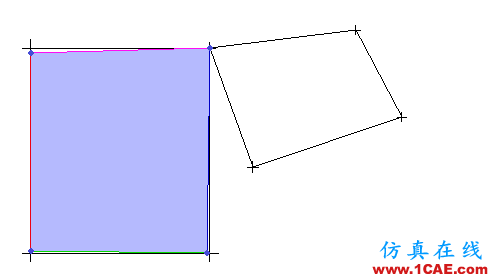

有2個vertices的時候,先選中兩個vertices,然后點擊鼠標中鍵,再選擇兩個points。如下圖所示。

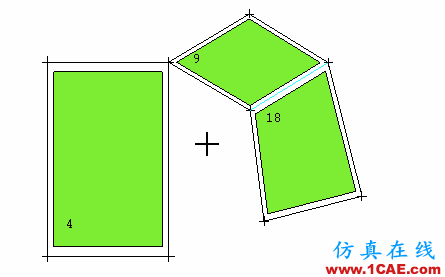

按次序點擊vertices,然后中鍵,再選擇1個point。

此時按次序選擇Vertices即可。

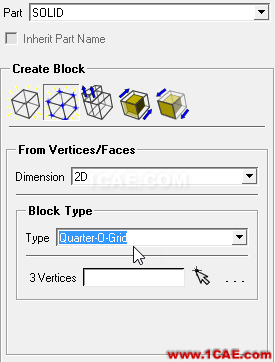

產生2DY型塊只需要3個vertices。將Block Type設置成Quarter-O-Grid

如下圖所示。
