ICEM結構化網格劃分指南（常用block劃分方式）

2017-03-01  by:CAE仿真在線  來源:互聯網



本文的目的為了讓大家了解ICEM結構化網格block的一些常規的劃分方式,通過簡單的圖形說明讓大家了解怎樣劃分block能到到好的網格質量。



1

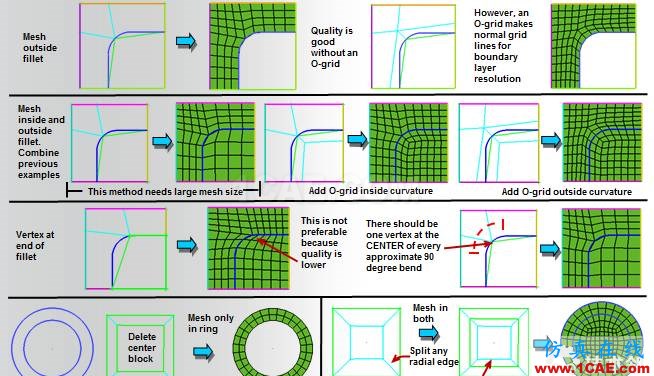

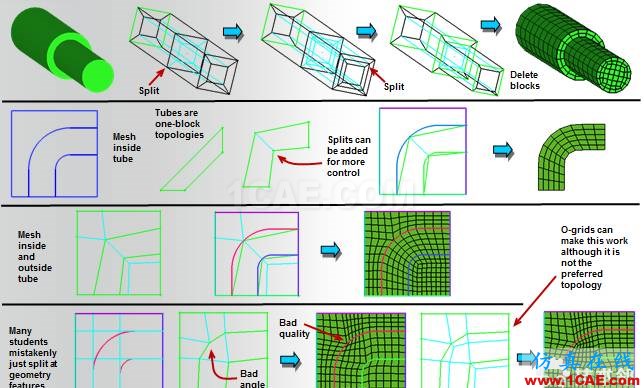

常規幾何模型block劃分方式:一般來說對于存在圓弧的位置,在圓弧內部區域需要進行O_BLOCK拆分,圓弧外側則不需要。

ICEM結構化網格劃分指南（常用block劃分方式）icem網格劃分圖片1

ICEM結構化網格劃分指南（常用block劃分方式）icem網格劃分圖片2

ICEM結構化網格劃分指南（常用block劃分方式）icem培訓教程圖片3

2

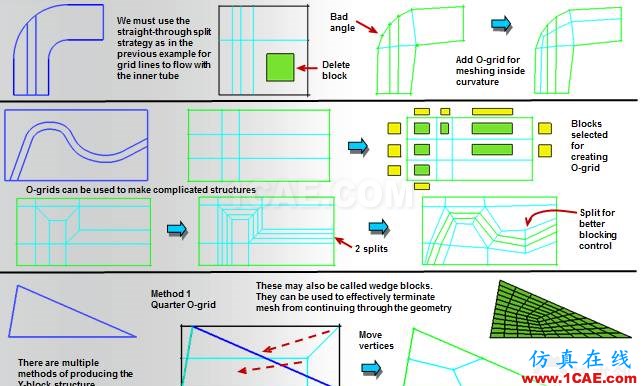

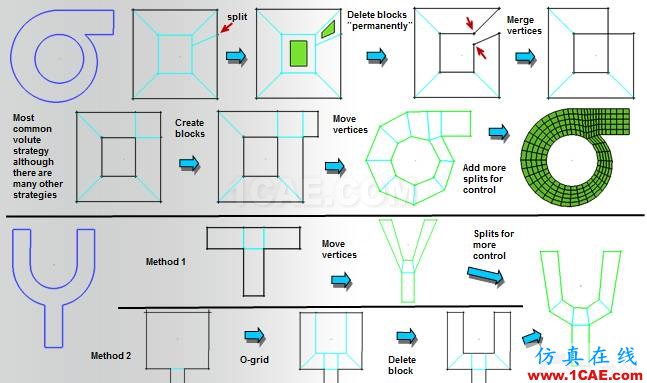

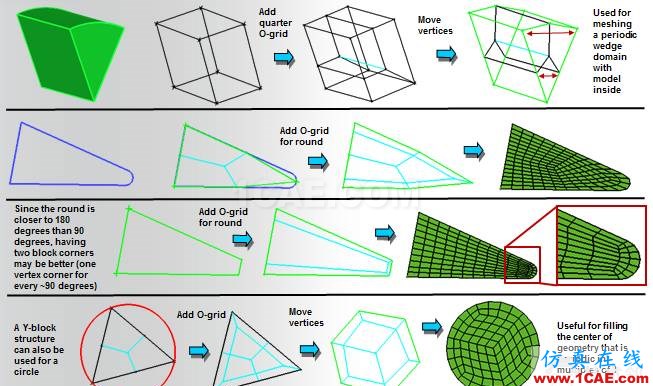

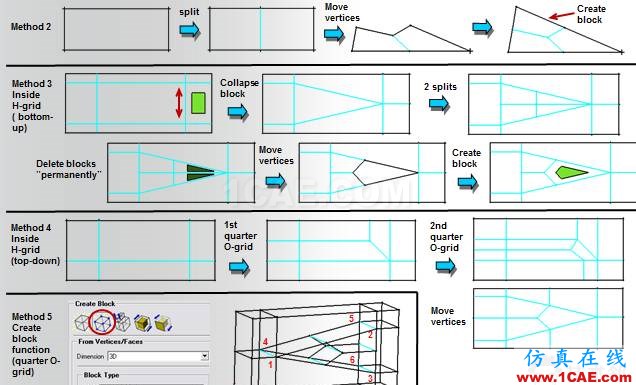

Y拆分方式,一般對于存在三角形的模型會進行Y拆分。

ICEM結構化網格劃分指南（常用block劃分方式）icem培訓教程圖片4

ICEM結構化網格劃分指南（常用block劃分方式）icem培訓教程圖片5

ICEM結構化網格劃分指南（常用block劃分方式）icem培訓教程圖片6

ICEM結構化網格劃分指南（常用block劃分方式）icem技術圖片7

3

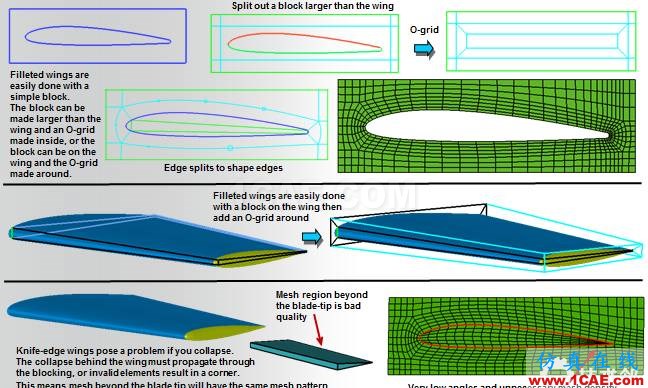

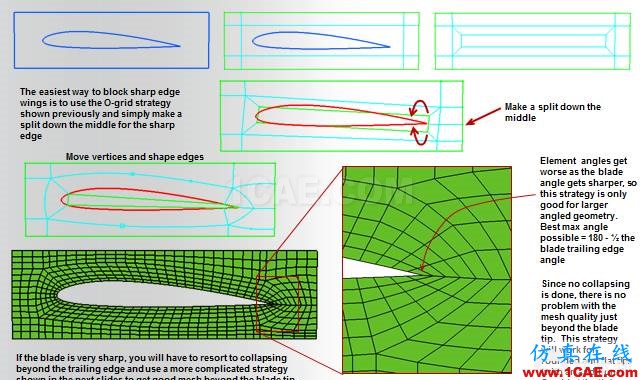

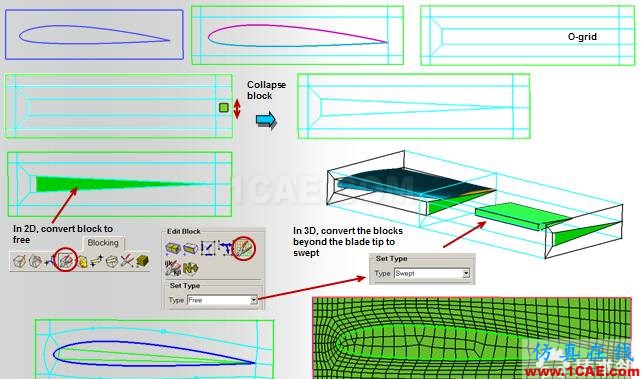

翼型的一些網格劃分方式

ICEM結構化網格劃分指南（常用block劃分方式）icem技術圖片8

ICEM結構化網格劃分指南（常用block劃分方式）icem技術圖片9

ICEM結構化網格劃分指南（常用block劃分方式）icem技術圖片10

希望對大家學習ICEM有一些幫助!

作者:技術鄰專家|steve_zheng
