ICEM多個周期的非結構化網格劃分方法

2017-02-21 by:CAE仿真在線來源:互聯網

1.首先劃分好一個周期內的非結構化網格,在此網格內定義有周期性邊界的part,如果該part名稱定義為periodic,為了后續工作的順利,建議修改,否則讀入fluent中會出錯。

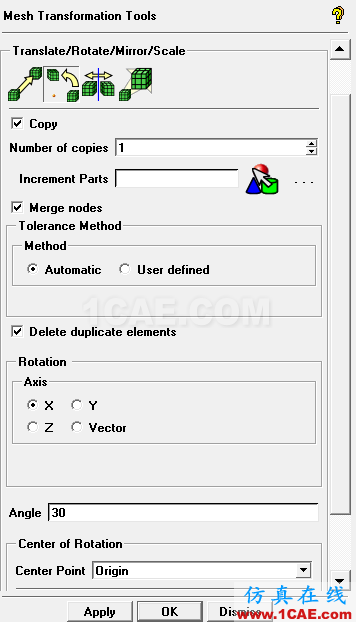

2.選擇Edit mesh 中的transform mesh

,rotate 按鈕,如下圖所示:

面板中可以選擇復制的個數,rotate軸,旋轉的角度,需要把merge node和delete duplicate elements選項勾上,merge node建議用Automatic.點擊確定即可。

3.導出mesh,導入fluent中時,旋轉時的周期性邊界會生成一個中間截面,fluent默認為wall,修改為interior即可使用。

注意事項:

1.ICEM網格中分為體網格和邊界網格,旋轉時不可以分別旋轉,可以通過顯示體網格以及所有的邊界網格來實現,但網格較大時不推薦,可以將所有part和mesh隱藏起來,選擇使用工具條上的第4個按鈕,選擇全部element)。

2.旋轉時merge node的tolerance如果ICEM的默認值不合適,會造成周期性邊界無法完全重合,因此ICEM導出網格時會出現not referenced by grid的錯誤,直接skipping 周期性邊界的part,例如如下錯誤:

Warning: found face with periodic nodes near node 183, but no twin face.

Warning: found face with periodic nodes near node 62, but no twin face.

Checking mesh:

interior faces : 318864

interior walls : 3024

boundary faces : 8672

Creating face section for 330560 faces.

318864 faces of part FLUID.

698 faces of part INLET.

684 faces of part OUTLET.

Skipping part PP (not referenced by grid).

4266 faces of part WALL.

自然無法導入到FLUENT中,FLUENT提示的錯誤為:

Building...

mesh

Cell Centroid is xc -96.902191 yc 105.333557 zc 59.888897

WARNING: cell 5 of thread 9 has NULL face pointer 3. Clearing partially read grid.

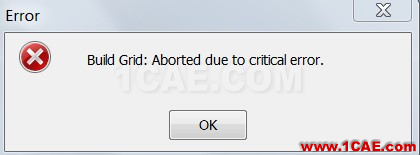

Error: Build Grid: Aborted due to critical error.

Error Object: #f

解決此類錯誤的方法為:

重新加密周期性上的網格或者向反方向旋轉同樣的角度,總之使ICEM能夠采用默認的tolerance,進而正確輸出周期性邊界的part即可。

經過上述步驟后,導入fluent中的結果為:

Reading "D:\fluent.msh"...

135351 nodes.

775908 tetrahedral cells, zone 10.

1534710 triangular interior faces, zone 11.

1816 triangular velocity-inlet faces, zone 12.

1810 triangular pressure-outlet faces, zone 13.

9390 triangular wall faces, zone 14.

15897 triangular wall faces, zone 15.

Building...

mesh

Note: Separating wall zone 15 into zones 15 and 2.

pp -> pp (15) and pp:002 (2)

Note: Slitting wall zone 2 into a coupled wall.

materials,

interface,

domains,

zones,

pp:002-shadow

pp:002

wall

outlet

inlet

int_fluid

fluid

Done.

fluent中將pp這個part(原先為periodic)定義為wall,并包含了一個pp:002的part,pp:002該part可以定義為interior,但是pp這個part的邊界類型為wall,因?yàn)閮蓚€(gè)周期性的面定義為pp一個part,所以也無法通過fluent中make-periodic的命令來實現。

至此,思路轉換為將周期性面分別定義為兩個part。期間嘗試過在原先網格上將周期面定義為PP1和PP2?，F(xiàn)在最終確定為旋轉之后新的周期面的兩個面為PP1和PP2(下同)。但在ICEM修改之后,在fluent中是無法識別PP1和PP2的兩個part,不旋轉時導入fluent只識別一個PP1或者PP2。旋轉之后網格根本無法導入fluent,提示出各種錯誤。期間想過各種解決方法,主要包括:

1.導入到gambit中進行重新定義周期性邊界條件,這個方法一開始就可行,但是gambit不支持超大網格的讀取操作,放棄該方法。

2.ICEM導出CFX的格式,在CFX-PRE中進行設置,CFX中可以重新定義PP1和PP2截面,但是在保存為def文件之后,import到fluent中會發現PP1和PP2的邊界上的網格面竟然會不一樣多,自然make-periodic的方法不能用。不知為何,放棄該方法!

3.看到流體在線博主寫的方法(http://blog.sina.com.cn/s/blog_6221146d01018an5.html),對該方法進行了嘗試,發現三維情況下,fuse和merge時,針對面都是不成功的。只是復制了兩個zone,放棄該方法。

4.同時想到是否可以在CFX-PRE里面進行網格的旋轉,但由于對CFX不是很熟,放棄!

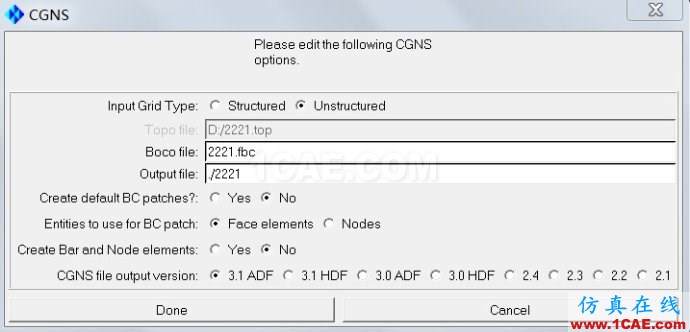

5.最終的解決方法:ICEM導出CGNS格式,導出時,選擇Face elements。這樣輸出的cgns格式中包含了PP1和PP2兩個part,fluent讀入之后可以通過make-periodic的方法定義周期性,問題最終解決。
