ANSYS ICEM網格劃分中有洞問題的分析

 摘要:在葉片式流體機械CFD數值模擬的網格劃分階段,用ANSYS ICEM生成網格時易出現/有洞0現象.通過不斷改變質心點的位置,分析出現這種現象的原因,探索解決葉片式流體機械CFD數值模擬中網格劃分時易出現/有洞0問題的辦法.指出正確地創建體是解決這種問題的關鍵;闡述如何正確地創建體,以及正確創建體的2種方法.經實例驗證表明,2種創建體的方法對解決網格劃分中的/有洞0問題很有效,能夠順利地生成符合數值計算所需要的網格.對于結構簡單的部分用兩基點法創建體比較快捷,對于結構和幾何形狀復雜的部分用表面法創建體,可以迅速解決/有洞問題.

  在進行數值求解流體動力學問題時,理論上對于一個給定的物理模型,在完成正確的實體造型后,只需進行簡單的操作,便可以生成所需要的網格[1-3].但事實并非如此,多數進行流場數值模擬的初始計算者在對較復雜形狀過流通道劃分網格時,常常會遇到/有洞的困擾,給數值模擬的順利進行帶來了一定困擾和麻煩.

  鑒于上述情況,本文通過實例對造成網格劃分時易出現/有洞0問題的原因進行剖析,并對兩基點法創建體進行重點研究,探索出解決葉片式流體機械CFD數值模擬中的網格劃分時易出現/有洞問題的方法.

  1 網格劃分的基本概念

  1.1 網格生成

  從概念上網格可以這樣生成:給定對應物理域邊界坐標的E、G值,然后通過邊界點連接2組坐標線,交叉構成內部節點.從某種意義上網格生成是一個邊值問題:給定域R的邊界5R上的值E=Eb(x,y),G=Gb(x,y),然后求內點的E=E(x,y),G=G(x,y)值,以物理(一般為直角坐標)坐標(x,y)為自變量,曲線坐標(E,G)為因變量.

  1.2 創建體

  ANSYS ICEM CFD是基于有限體積法進行網格劃分的[4-5].為便于理解,本文把封閉的過流通道稱為空腔.在ICEM中有流體經過的區域是通過創建合適的體來表示的,它是由實體模型組成的封閉空腔.在同一個模型中,各部分流體運動情況是不同的,所以需要?jiǎng)?chuàng)建不同的體.如水輪機中的轉輪、主軸是繞軸線旋轉的,為動體;引水部分及尾水部分為靜止不動的,則設為靜體.

  1.3 正確的網格顯示

  ANSYS ICEM CFD軟件在正確劃分出符合要求的貼體坐標網格后[6-8],造型中的實體部分顯示是空的,而只顯示該部分實體與流體接觸的面網格(此時,關閉體網格顯示功能則面網格顯示更清楚).例如:導葉在造型時為實體,在網格劃分后的模型中顯示是空的,如圖1所示.它可以用來檢查所劃分的網格是否符合計算域的要求.

  2 網格生成實例剖析及應用

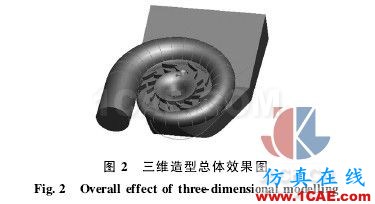

  本文實例模型為自行設計的HL120水輪機,并在Pro/E中進行實體造型,其三維造型的總體效果如圖2所示.

  2.1 有洞現象綜述

  在Pro/E中將上面完成的實體造型保存為wanzheng.step文件,并將該文件導入ANSYS ICEMCFD中,各部分創建面的情況是:進口面、蝸殼面、座環面、活動導葉面、固定導葉面、上冠面、下環面、葉片面、尾水管面及出口面,并在動靜結合處建立了兩個耦合面.用兩基點法創建3個體,如圖1所示.創建體1(BODY1)所選的用于產生質心點的兩個基點的位置在蝸殼進口處;創建體3的兩個基點選在尾水管出口處;創建體2的兩個基點分別取在上冠和下環上,由這兩個基點生成的質心點的位置在上冠的上側.用適用性強的Tetra/mixed網格類型劃分網格[9],其結果彈出有洞提示對話框.

  2.2 有洞現象剖析

  相信大多數ICEM的使用者在網格化分中看到/Your geometry has a hole,do you want to re-pair it?0的有洞提示時,第一反應往往都是認為網格劃分不成功,是自己的三維造型存在問題;或認為造型的某兩個面結合處尺寸不夠匹配、存在縫隙;或認為葉片造型時某些面沒有被完全正確地切割;再加上某些三維造型軟件在顯示模型時存在著一定的失真現象等.總之,由于各種因素的摻雜,使造成/有洞0的真正原因何在判斷不清,所以便盲目地反復審查、修改三維實體模型.但當模型修改并確認無誤后重新劃分網格時,/有洞0的現象依然存在.當點擊提示對話框的/是0以后,窗口顯示的界面如圖3所示.此時整個模型是用線條表示的,并多出了一條連接/ORFN0的線,它的另一端連接著體2,并注意到此時信息窗口出現下面的提示,/material point OR-FN/-1 can reach material point body 20.

  分析是否是所建的體有問題.首先刪除體1,即相當于不建立體1,其余不變重新劃分網格,仍然提示/有洞0;然后恢復體1,刪除體2,其他不變重新劃分網格,有洞現象消除,結果如圖4所示.在檢查網格劃分情況時發現,所畫出的網格不是所需要的,可看出整個動體部分即轉輪部分并未劃分網格,可能是體2有問題.為驗證體2是否有問題,重新恢復體2,刪除體3;結果又彈出有洞提示對話框,說明體2確實存在問題.

  出現有洞提示的原因是體2創建不合適,那么接下來的問題是怎樣正確地創建出體2.實際操作中,通過不斷地改變這2個基點的位置(這樣由這兩個基點產生的質心點的位置也不同)來分析研究對網格劃分產生的影響:

  1)在上冠表面和下環表面分別選一點,質心點位于上冠線的上側,結果提示/有洞0;

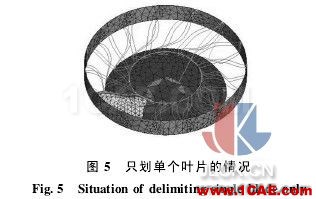

  2)在上冠表面和下環表面分別再重新選一點,并觀察質心點的位置,它處于轉輪內并在葉片上,結果沒有彈出/有洞0提示,表明網格劃分成功;但檢查整個轉輪網格劃分情況時發現,只有在一個單葉片上劃有網格,其余葉片上都沒有網格,如圖5所示,說明所劃出的網格不符合要求;

  3)仍在上冠表面和下環表面再分別選一點,并使質心點處在封閉轉輪內部且不位于葉片上,結果有洞現象消除,檢查網格劃分情況,網格劃分成功,完全符合要求;

  4)在上冠及耦合面2(即轉輪出口與尾水管入口的交界面)上分別選一點,質心點位于上冠的上側,不在封閉轉輪的內部,結果顯示有洞;

  5)再在上冠及耦合面2上分別選一點,質心點位于上冠的下側,在封閉轉輪的內部,并且不處在任何實體內,結果網格劃分成功且符合要求;

  6)在葉片上創建一點,在葉片臨近的下環處創建另外一點,這樣質心點位于封閉的轉輪內,并且不在轉輪內的任何模型實體上,結果網格劃分成功且符合要求.

  2.3 有洞處理方法

  從上述操作實例中可以看出,由于所選的2個基點的位置不同,使得質心點的位置也不同,從而導致網格劃分出現了不同的情況.分析上述各種情況,不難得出處理有洞問題的方法:

  1)要保證所選的2個基點在所要建體的封閉模型的面上,即所選的2個基點必須在圍成同一個空腔的封閉表面上(不一定必須是外表面),且不能越過耦合面,這個封閉的空腔一般是在造型時就已經完成的;

  2)應使這2個基點的質心點位于空腔內,就是當封閉空腔內充滿流體時該質心點應該完全被流體/淹沒0.這里完全淹沒是指該質心點不能與實體模型的任何一個面有接觸,更不能位于任一個實體內.例如:葉片是轉輪封閉空腔內的實體,若該質心點位于葉片內,則軟件會自動默認這個葉片的內部小封閉空間為要?jiǎng)?chuàng)建的體,即認為葉片內部是有流體經過的,這是不符合要求的;網格劃分后雖然并未提示有洞,這時體2部分劃出的網格只有單個葉片,如圖5所示.通常在創建體之后,最好先檢查該質心點是否滿足被流體完全/淹沒0,這是創建體的關鍵.由于該質心點是空間點,在三維圖中的位置通常不好直接確定,此時可以把顯示面的功能關閉,只打開顯示線功能,并使模型調整到適當?shù)慕嵌?仔細觀察.

  一般在造型無誤的前提下,同時滿足以上2條要點以后,符合要求的計算網格就能成功地劃分出來.在實際創建體的過程中,對于構造簡單的模型,如蝸殼可直接在其進口處接近對稱地選2個基點、尾水管則在其出口處接近對稱地選2個基點進行創建體,因?yàn)樵谶M(jìn)、出口附近沒有其他實體,不會對質心點是否被/淹沒0造成影響.而對于復雜的模型,應該先對質心點的位置做出大致的判斷,這樣有助于在適合的兩個面上選點,使得由這2個基點產生的質心點能夠被流體完全/淹沒0,做到有的放矢.如轉輪部分可以在下環上選一點,并在與該點相鄰的葉片上選一點,這樣就避免了質點不被流體淹沒或落在其他實體上的可能.如果不作分析判斷直接盲目地在轉輪的上冠上選一點,然后在下環上再選另外一點,就很難保證這兩點的質心一定被流體淹沒;有可能位于葉片的表面或?qū)嶓w內部;也有可能位于轉輪封閉空腔外部;從而也就很難保證所選的體是合適的,就有可能導致出現網格劃分/有洞0等不成功的現象.

  另外,用表面創建體的方法也可解決上述/有洞0的問題.事實上,用兩基點法創建體有時并不能準確地創建出所需要的體,它對于結構比較簡單的部分(像尾水管等)創建體是比較快捷的,但對于結構和幾何形狀比較復雜的部分(像轉輪)創建體就顯示不出優勢.筆者認為,對于結構和幾何形狀復雜的部分用表面法創建體,可以迅速解決/有洞0問題.

  2.4 應用實例

  實例1 按照上面對兩基點法創建體的論述,筆者在分析了轉輪內部結構以后,在封閉轉輪內選2個基點,使其分別位于2個相鄰葉片上,并且使其中一點位于前一個葉片的背面,另一點位于后一個葉片的正面;這樣確保質心點位于封閉的空腔內,并被水完全淹沒,如圖6和圖7所示.這樣便滿足了上面提出的2點要求.然后劃分網格,結果顯示成功,檢查網格也符合要求,問題解決.

  實例2 本例靜體部分體的創建用兩基點法;動體(轉輪即體2)部分體的創建用表面法.其中體2創建步驟如下:

  1)在體的創建界面里,點擊用表面法創建體的圖標,并選中/selected surfaces0;

  2)選取所要?jiǎng)?chuàng)建體的封閉的外表面,并將外表面全部選取,然后單擊/確定0創建體;其中圖8黑色部分為已被選擇的單個表面;

  3)其余不變,點/comput0開始劃分網格;

  4)結果顯示網格劃分成功,且符合要求,/有洞0問題也得到了解決.

  3 結論

  1)通過實例分析得出在造型正確的情況下,不能正確地創建體是出現/有洞0現象的主要原因.

  2)總結出用兩基點法正確創建體的兩條要點,這是解決有洞問題的關鍵.

  3)提出解決網格劃分中有洞現象的另一種處理方法即表面法,它對迅速解決有洞問題比較有效.

  參考文獻:

  [1] 齊學義.流體機械設計理論與方法[M].北京:中國水利水電出版社,2008.

  [2] 肖玉紅.混流式水輪機內水流的數值模擬及其CFD軟件應用的研究[D].天津:天津大學,2008.

  [3] 李 昳,袁壽其,何朝輝.無堵塞泵葉輪三維貼體網格生成[J].機械工程學報,2002,38(2):104-107.

  [4] 王福軍.計算流體動力學分析)))CFD軟件原理與應用[M].北京:清華大學出版社,2004.

  [5] 袁國勇.ANSYS網格劃分方法的分析[J].現代機械,2009(6):59-60.

  [6] 高福順,高占恒,梁學章.三角網格中的孔洞修補算法[J].吉林大學學報:理學版,2009,47(6):1182-1184.

  [7] 齊學義,揚 帆,劉在倫,等.微分法生成貼體坐標網格技術的研究[J].大電機技術,2000(4):36-39.

  [8] 金修寶,陳文亮,張 勝,等.有限元網格孔洞的自動填充算法[J].機械制造與自動化,2002(6):47-49.

  [9] 齊學義,趙 強,馬慧萍,等.全蝸殼的非圓形斷面水利設計及其CFD分析驗證[J].蘭州理工大學學報,2009,35(2):41-45.

  作者簡介:齊學義(1945-),男,遼寧臺安人,教授,博導.題的方法.

  收稿日期: 2010-07-07
