[轉載]三叉管結構網格劃分



在血流動力學領域,經常碰到三叉管結構。下面來探討一下三叉管的結構網格劃分思路。

1、原始幾何

原始幾何如圖1所示。該幾何結構由兩個通徑管道組成,管道軸線為不規則曲線。



 圖1 原始幾何





圖2 塊切割

圖3 O型剖分

2、分塊策略剖析

對于此種幾何結構,可以先劃分基本3D塊,進行塊切割,其中可能用到L型剖分。之所以采用L型剖分是由于存在相貫線。下面詳細描述劃分過程。

3、創建基本塊并進行切割

采用3D Bounding Box塊類型構建3D基本塊,沿著橫向切割1次,縱向切割1次。切割后的塊如圖2所示。

4、L型塊剖分

選擇圖3所示的Face與Block,進行O型剖分。圖2中所示的黑色塊要分別進行剖分。兩次O型剖分后形成的L型塊如圖4所示。同時刪除多余的塊,最終塊如圖5所示。



圖4 L型塊 圖5 最終塊



 圖6 對齊后的塊

5、塊的關聯

進行線關聯,尤其注意相貫線位置的關聯。關聯完畢后執行對齊命令。

6、O型剖分

進行最后的O型剖分以提高網格質量。選擇三個截面上所有Face以及所有塊,進行O型塊的剖分。

7、設定網格尺寸

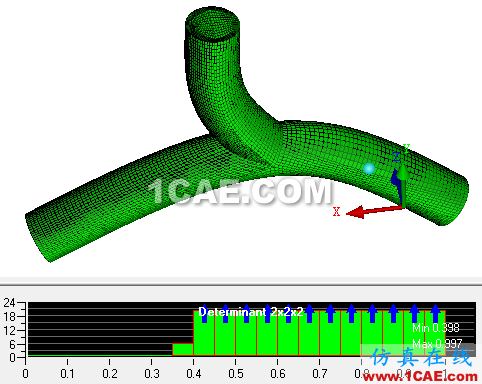

最終網格如圖7所示。

圖7 最終網格
