ICEMrpl文件簡要講解

  首先打開ICEM,file ——>replay scripts ——>replay control打開rpl文件的管理界面,當你打開這個界面后,你在ICEM中對幾何體和block等做的操作在此后都會被記錄下來,即已經開始了rpl的錄制過程。

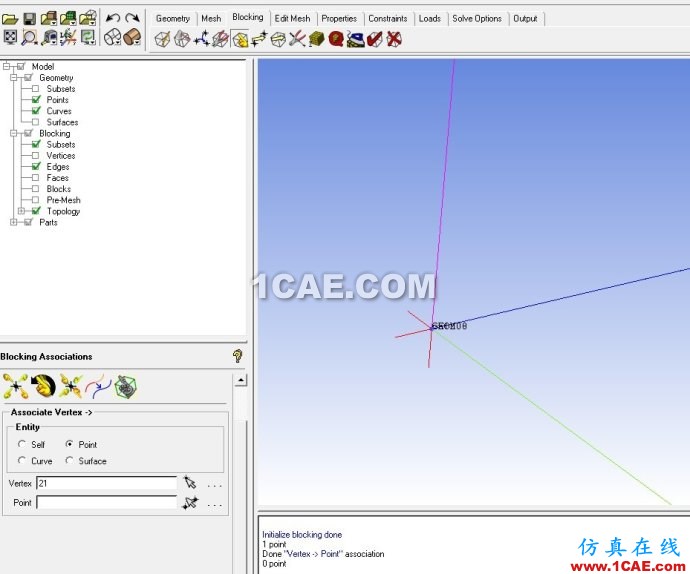

 我們將block的其中一個點與幾何點關聯起來,那么vertex的編號為21而幾何點的編號為GEOM.8,在rpl中記錄的操作如圖,所以如果我們想要改rpl文件可以被其他幾何模型所適用,首要的一條是該幾何模型與錄制rpl的原幾何模型的點線面的編號相同(至少在rpl文件中操作過的點線面的編號相同),不然將得不到我們需要的網格。

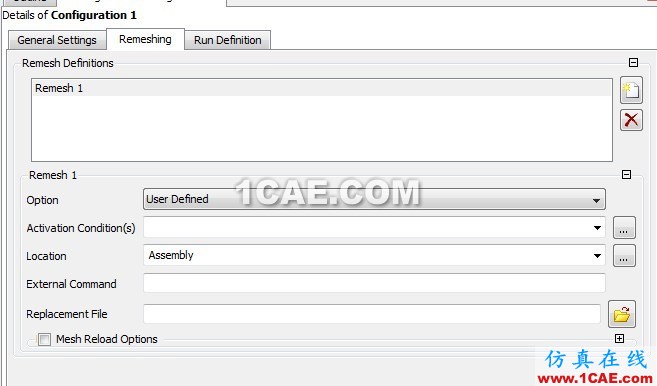

再講講CFX調用ICEM進行user defined remeshing的過程吧。CFX在中斷計算并且接收到需要進行remeshing時,會將Location的那部分體網格剔除掉,然后執行外部命令External command,此后會在外部命令執行完畢后,用replacement file中的網格來代替剔除掉的那部分網格,重新開始計算。

  從上面的過程可以看出,在外部命令執行后,CFX并不會關心網格是怎么生成的,它只在乎命令執行完畢后可以在對應的位子找到需要的網格即可。這里給了我們很大的靈活性,比如我們的外部命令是讓CFX等待1個小時,我們在這1個小時內自己可以手動畫一個網格,然后把網格文件放在replacement對應的地方,1個小時后CFX會讀取這個網格文件繼續計算;我們也可以調用workbench的DM來讀取原來的幾何模型,把幾何模型調整成我們需要的,直接在workbench中劃分網格;亦可以調用ICEM來進行remeshing。一切都可以根據自己的喜歡來,只要新的網格各個part的名字與原來的網格一樣,計算將會繼續不會有任何的問題。

  至于上面的外面命令,可以使批處理.bat文件,也可以直接是一條命令,這里不會再討論。

  CFX的remeshing只是個用得很少的功能,如果有些問題確實需要remeshing,不凡換fluent來模擬好了!ICEM的rpl用得多了也就自然熟練了,關鍵是在用某一個軟件時,自己去思考下為什么軟件會這樣操作,自己想通了,有些問題也就簡單了。
