ICEMCFD為ANSYSAPDL做前處理

雖然說ICEM CFD可以無縫輸出至ANSYS APDL中,但是很多人還是不適應ICEM CFD的前處理方式(事實上我也不適應)。但是利用ICEM CFD劃分的網格導出至ANSYS APDL中是不會保留幾何信息的,所導出的信息只包含網格節點及單元信息。因此,若想在APDL中施加邊界條件的話,則需要在ICEM CFD中進行額外的設置。

實際上,ICEM CFD提供了一些功能以幫助我們進行邊界定義,最主要的方式是利用part的分組功能。

利用part可以將劃分的網格進行分組處理。放置于part中的單元導出至APDL中會被識別為component,這樣在施加載荷時可以通過選擇component的方式進行加載。

本例使用ICEM CFD進行模型網格劃分、載荷施加,然后導出計算文件至APDL中進行計算。

1、導入模型并創建PART

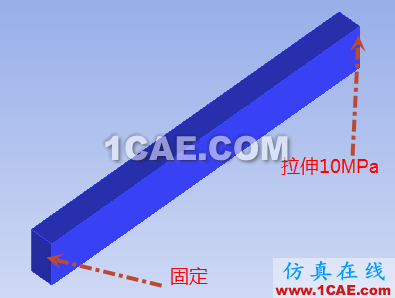

簡單起見,本例使用一個非常簡單的幾何模型。幾何模型尺寸(1x2x12),幾何約束等如下圖所示。

2、創建part

創建3個part放置幾何體的面,固定約束面的part為fixed,壓力面pres,其他面walls。

3、創建網格

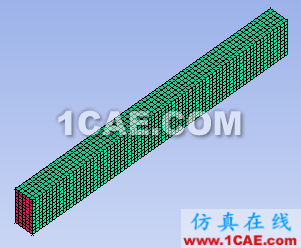

這里由于幾何簡單,我們使用六面體網格進行劃分。詳細網格劃分過程不再累述。分塊完畢后通過file> mesh > load from blocking生成網格。生成網格如下圖所示。

4、定義材料屬性

進入Properties標簽頁,選擇

create material property按鈕,本處計算線彈性,只需要輸入彈性模量與泊松比即可。設置彈性模量2.1e11Pa,泊松比0.3,如下圖所示。

5、設置單元屬性

進入Define 3D element Properties,彈出如下圖所示面板,進行圖中設置。

6、定義約束

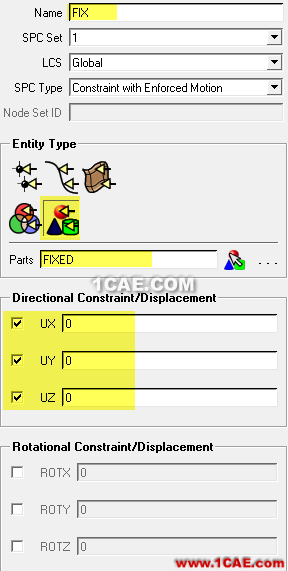

進入Constraints面板,選擇Create Constraint/Displacement按鈕,彈出如下面板,進行如圖所示設置。

7、定義載荷

我們這里定義壓力載荷。進入load標簽頁,選擇place pressure按鈕。

8、solve定義

進入Solve Options設置求解器。選擇Setup Solve Parameters命令按鈕。

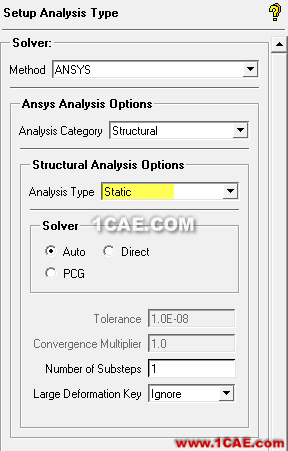

選擇setup Analysis type按鈕,進行下圖所示設置。

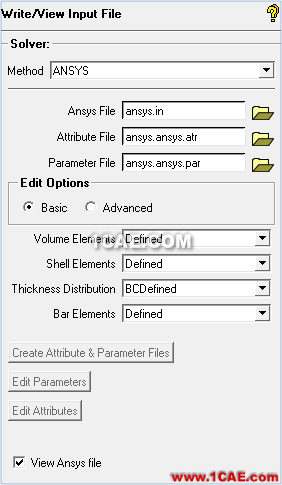

選擇write/view input file輸出in文件。如下圖所示設置。

輸出的ansys.in文件位于ICEM CFD當前工作目錄下。到此ICEM CFD的工作完成。

9、打開APDL運行in文件

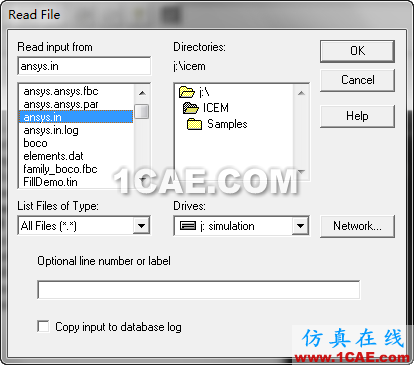

啟動APDL,【File】>【read input from…】,在彈出的Read File對話框中選擇上一步創建的ansys.in文件。如下圖所示。

10、運行求解

實際上我們已經完全定義了計算模型,導入到APDL中就可以直接求解了。

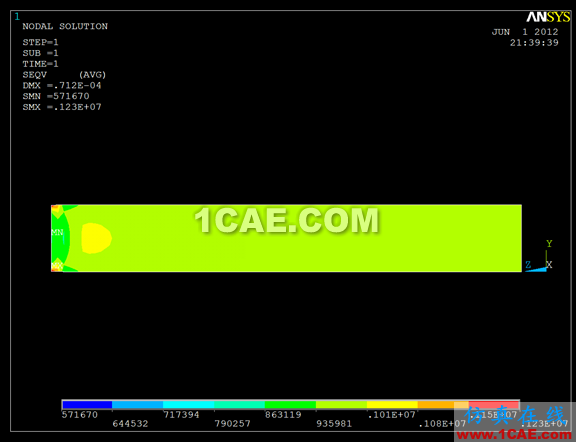

進入solution > solve > current LS,即可進行求解計算。計算結果如下圖所示。
