今天我們和大家分享的是融合建面(BLEND)——常用命令,建議深入了解

融合建面(BLEND)是ICEM-SURF中本人最為欣賞的功能,使用率極高而且非常有效,它能夠通過兩條曲線或是一條曲線和一條PATCH曲面的邊界來創建曲面,更多的時候是通過兩塊PATCH曲面的邊界來自動建立中間過渡部分的曲面,并且曲面間的接合關系為可選擇相接、相切、曲率連續三種關系,如下圖所示:

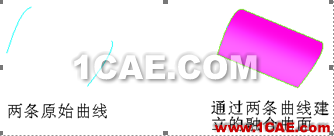

A、通過兩條曲線建立融合曲面

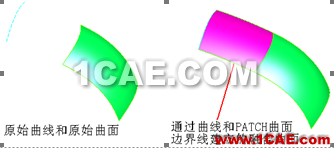

B、通過曲線和PATCH曲面的邊界線建立融合曲面

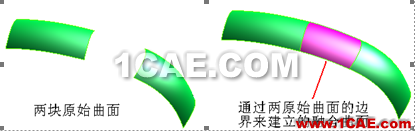

C、通過兩條PATCH曲面的邊界線建立融合曲面

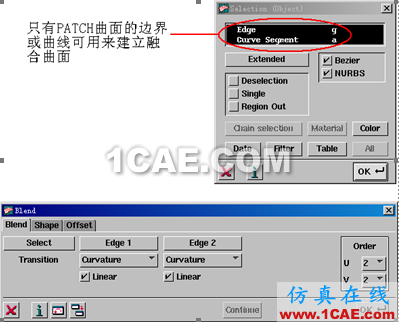

進入融合建面(BLEND)后出現對話框如下,

各項含義如下:

BLEND對話框:

——如上圖SELECTION對話框所示可選項為曲線或PATCH曲面的邊界(EDGE),SELECT意為在創建完一個融合曲面后可繼續選擇新的曲線或PATCH曲面的邊界線來創建新的曲面。

——選擇第一條邊界

——選擇第二條邊界

——設置曲面的階數,系統會根據用戶所設置的過渡關系自動設置融合曲面U方向的最小階數,當用戶通過兩PATCH曲面的邊界線來建立融合曲面時U方向的最小階數如下:

過渡關系為POSITION時最小階數為2

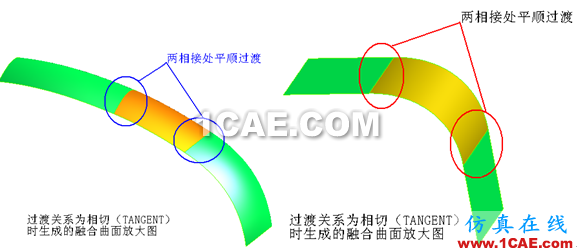

過渡關系為TANGENT時最小階數為4

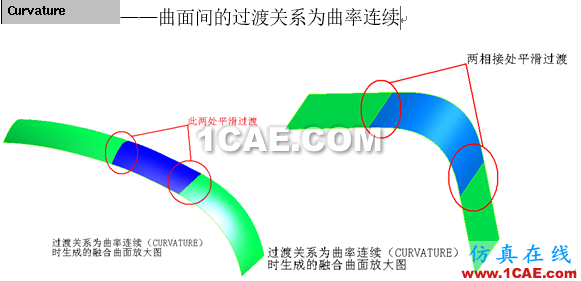

過渡關系為CURVATURE時最小階數為6

V方向的最小階數為所選擇的兩邊界中控制點階數較大者的階數

若是通過兩條曲線創建融合曲面則以下所有選項將被自動關閉,因?yàn)橐韵逻@些選項都是與融合曲面和原始曲面間的過渡關系相關聯,而通過兩條曲線建面時,曲線與曲線間的關系只可能是相連接這一種關系,自然不會存在這些問題

——設置融合曲面與母曲面間的過渡關系

該選項只在有PATCH曲面的邊界被選中后才能進行設置,當用戶選擇的兩條邊界一條是曲線,另一條是PATCH曲面的邊界時,只有后者一項可以進行設置曲面過渡關系,曲線那一端不能進行任何設置,若兩項都是PATCH曲面的邊界時,則都可進行設置

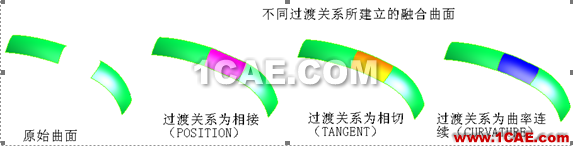

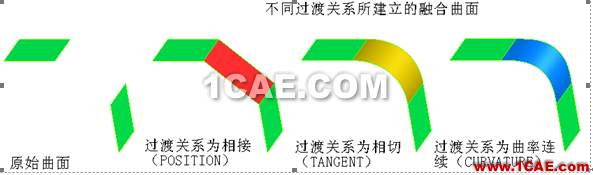

生成的融合曲面與原始曲面之間的過渡有以下三種關系可設置:
