icem網格劃分塊策略

2016-10-07 by:CAE仿真在線來源:互聯網

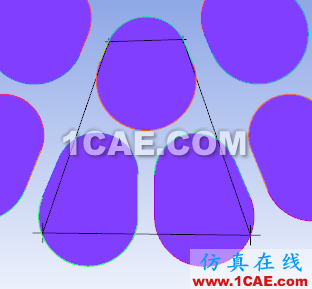

1周期性網格:當幾何形狀如下圖時

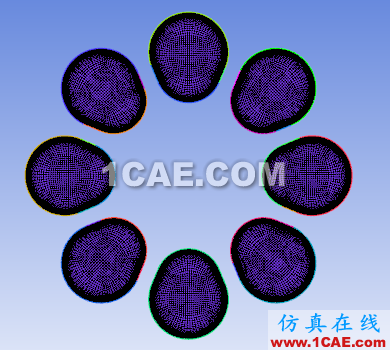

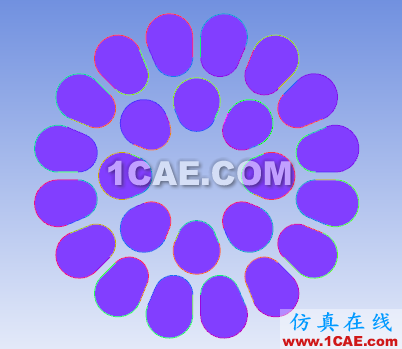

首先劃分單周期,然后再用旋轉復制,生成所有網格。可以將這個圖形看成周期為8的圖案,每個自周期有三個孔道,但是這三個孔道恰好成三角形,這種三角形有一個問題就是外側的網格稀疏,內測的網格密集,這是不可避免的,如下圖所示

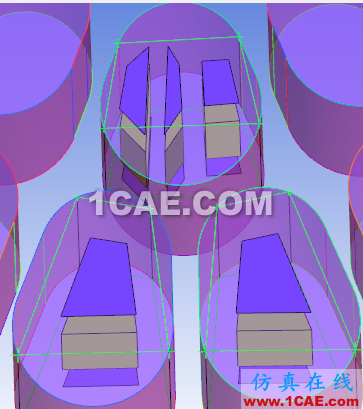

這樣生成O-block時是這樣的

從這張圖中可以很明顯的看到結構網格的特點,塊之間的映射關系并不會因?yàn)槟承K的刪去而受到影響,下邊兩個快之間的塊雖然被刪去了,但是他的映射關系在上一個塊里表現了出來。這樣下邊兩個塊的兩條邊的點數之再加上中間被刪去的塊的點數=上邊那個快的一條邊上的點數,而三個孔道的面積卻差不多,這樣勢必造成上邊的網格稀疏,上邊的網格密集,影響網格的質量。

為了解決這個問題,最好是內外層分別劃分,而不要一起畫。

具體過程如下

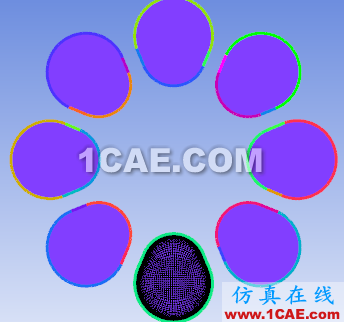

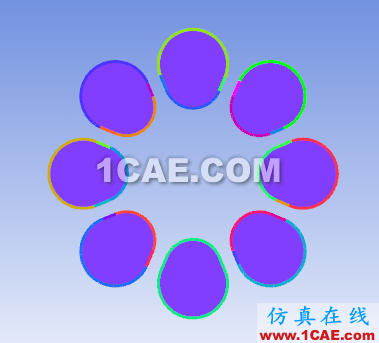

內層網格劃分

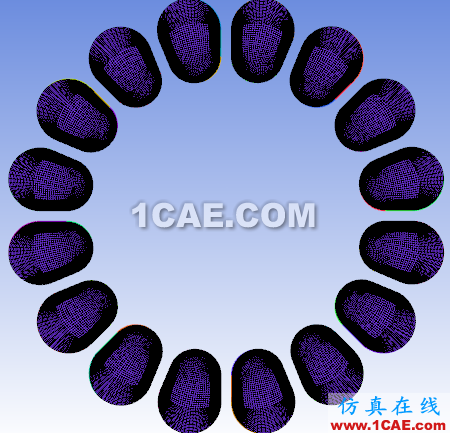

外層網格

總結:畫這種周期網格時,各個自周期之間互不銜接,所以不用到edit mesh 里去這是periodical vertex;但是當各個自周期相互接觸時,必須進行periodical vertex的設置,否則生成網格會出現錯誤。另外,設置復制的個數是要是n-1,如此例,總共16個子周期,但是在已經生成一個自周期的情況下,只需要復制,15份即可;在選擇網格時,不能用框選,因?yàn)榭蜻x只是選擇的表面的面網格,選不中體網格,這樣復制旋轉,沒有意義,必須用那個黑叉選中所有的網格。
