1.激活一定要斷網,注意設置環境變量。
2.選擇塊要選邊,才好選中。
.
3.在使用ICEM CFD進行分塊6面體網格劃分中,使用Edge Params是劃分邊界層的唯一途徑。以下內容翻譯自ICEM CFD幫助文檔。
Edge Params允許用戶通過指定各種不同的變化率以及特定邊的節點分布規律來詳細修改網格參數。每一條邊都擁有一些參數用以決定網格沿著邊的分布:節點數量、網格分布律、邊的起點及終點初始長度、網格從邊的起點/終點至內部的膨脹率、沿著邊的最大單元長度等。
Edge Params按鈕提供了一個關于所有網格參數的窗口。一旦選取了一條邊,關于該邊的所有網格星系將會被現實。出Edge ID及Edge Length這類預先定義的參數外所有的參數值均可被修改。
Note:用戶可以在重放腳本中使用變量對邊參數進行參數化。
-
Nodes
指定沿著邊的節點數量?？梢酝ㄟ^(guò)向上和向下改變數量,也可以直接在文本框中輸入數量值。
-
Mesh law
允許用戶選擇網格分布律中的一種
-
Spacing
指定第一個節點距離邊起點的間隔(第一層網格厚度)。當一條邊被選擇時,將會在邊上顯示一條箭頭。Spacing 1是關于從箭頭末端開始的參數,而Spacing 2則是關于箭頭所指的邊的終點參數。如下圖所示。用戶可以針對所選擇的網格分布律修改相應的參數值。當要求的值無法滿足時,實際值將會與所要求的值存在差異。例如,當邊的長度為10,用戶在指定了一個間隔為6以及沿著邊指定了11個節點時,系統將會設定初始間隔為1,以及間隔比率為1
Ratio
比率為某一單元高度到下一單元高度的增長率。Ratio 1為從箭頭末端開始的參數,而Ratio 2為箭頭指向的邊的末端位置參數。
4.按住右鍵可以縮放,和在平面內旋轉。

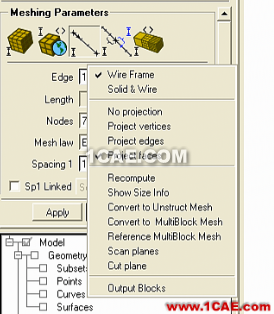

5.ICEM出現了sorry,no mesh is loaded怎么辦 :是沒有將結構網格轉化為非結構網格,做法是右擊模型樹Model----Blocking---pre-mesh,選擇Convert to Unstruct Mesh

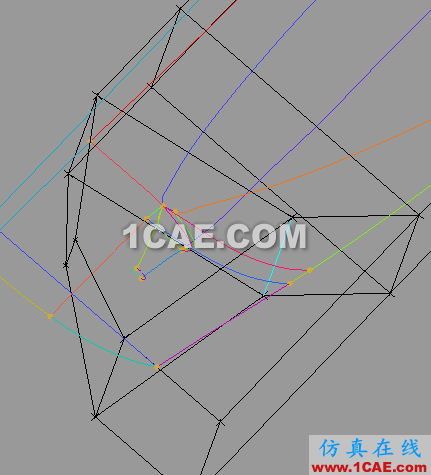

6. 觀察網格一般是用solid&wire

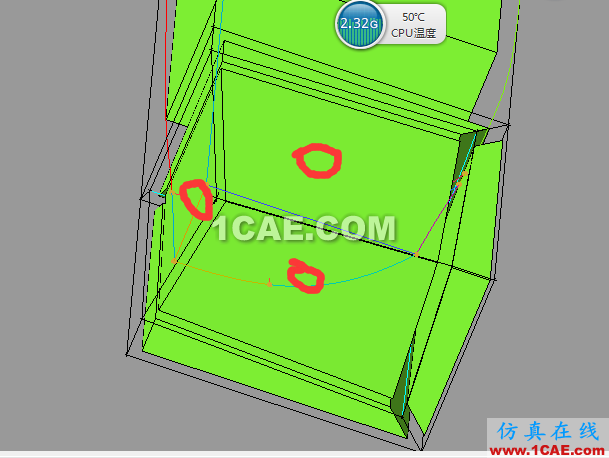

10.中間 的方形不能太
大了
7.調整位置,第三個很好用。

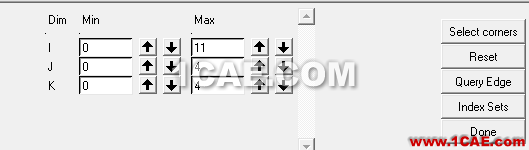

8.
我叫非結構網格,英文學名是unstructed mesh。其中典型的形態為2D中的三角形網格及3D中的四面體、三棱柱、金字塔網格。我的大哥是結構網格。之所以他是我大哥,主要原因是他出生比我早。我和他的主要差別并非外形,而是體現在數據結構上。也就是說,2D幾何中,大哥的形態可以是三角形網格,我的形態也可以是四邊形網格。所以,以貌取人是絕對不可取的。
大哥出生得早,是和當時的計算硬件以及算法的發展是有關系的。當時計算機內存比較小,只能進行小數量網格的計算,而當時的計算算法,又多采用的是差分算法,因此采用結構網格進行計算是非常合適的。然而,現實世界的復雜性卻對網格提出了更高的要求。比如說,復雜的幾何,如果采用結構網格,往往難以進行剖分。這時,由于計算機硬件的飛速發展,大容量?jī)?nèi)存的出現,導致了我的誕生。我的一個最主要的優勢在于幾何適應性好。可以毫不夸張的說,沒有俺適應不了的幾何。當然,我的出現與算法的發展也是分不開的。在固體計算中,有限元法逐漸取得了優勢;流體計算中,有限體積法也逐漸的確定了領導地位。這兩種算法對于我的出現功不可沒。
雖然我也具有一些缺點,比如無法很好的處理粘性問題,比如網格填充效率不高。但是綜合來看,我的優勢還是很大的,比如由于網格節點間無需固定規則,因此在網格自適應方面,我的能力要遠強于大哥結構風格。隨著計算機技術的發展,我的一些缺點也能在一定程度上得到改善。比如粘性問題,常常采用棱柱網格予以解決。而填充效率低主要體現在生成的網格數量過多,但是隨計算機技術的進步,這些都不是問題。
再來白一白俺的生成算法。
當前最主要的生成算法有:
-
陣面推進法
基本思想:首先將待離散區域的邊界按需要的網格尺度分布劃分成小陣元(二維為線段,三維是三角形面片),構成封閉的初始陣面,然后從某一陣元開始,在其面向流場的一側插入新點或在現有陣面上找到一個合適與該陣元連成三角形單元,就形成了新的陣元。將新的陣元加入到陣面中,同時刪除被掩蓋了的舊陣元,以此類推,直到陣面中不存在陣元時過程結束。
優點:
(1)初始陣面即為物面,能夠嚴格保證邊界的完整性;
(2)計算截?cái)嗾`差小,容易生成網格;
(3)引入新點后易于控制網格步長分布,切在流場的大部分區域也能的得到高質量的網格
缺點:每推進一步,僅生成一個單元,效率低。
-
Delaunay三角劃分
基本步驟:將平面上一組給定點中的若干個點連成Delaunay三角形,即每個三角形的頂點都不包含在任何其他不包含該點三角形的外接圓內,然后在給定的這組點中取出任何一個未被連接的點,判斷該點位于哪些Delaunay三角形的外接圓內,連接這些三角形的頂點組成新的Dalaunay三角形,直到所有的點全部被連接。
優點:
(1)具有良好的數學支持
(2)網格生成效率高
(3)不易引起網格空間穿透
(4)數據結構相對簡單
缺點:需要在物面處進行布點控制,以保證邊界的一致性及物面完整性,避免物面穿透。
-
四叉樹(2D)/八叉樹(3D)算法
基本作法:先用一個較粗的矩形(二維)/立方體(三維)網格覆蓋包含物體的整個計算域,然后按照網格尺度的要求不斷細分矩形(立方體),使符合預先設置的疏密要求的矩形/立方體覆蓋整個流場,最后再講矩形/立方體切割成三角形/四面體單元。
優點:網格生成速度快;易于自適應;可以方便地同實體造型技術相結合。
缺點:復雜邊界的逼近效果不甚理想,生成網格質量較差。
-
陣面推進法與Delaunay三角劃分
基本步驟:從邊界網格出發,內部的點通過陣面推進法生成,然后利用Delaunay算法對這些點進行逐點插入,不斷重復以上步驟,直到網格尺寸達到要求。
優點:網格質量好,邊界逼近效果好,網格格生成效率高,具有良好的數學支持。
缺點:對于邊界風格的依賴性較大,邊界網格的質量直接影響網格劃分結果。
至于其他的有關計算方面的東東,留待下次再白了
9
.

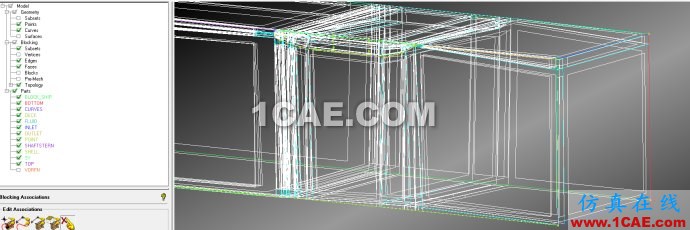

11.觀察內部網格要先關掉pre mesh
11.觀察內部網格要先關掉pre mesh

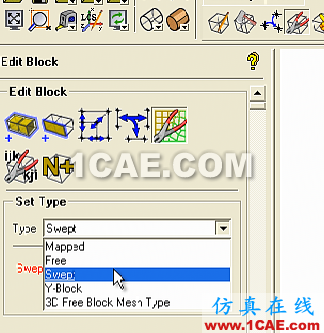

12.

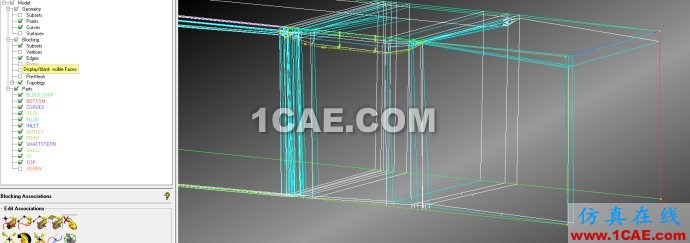

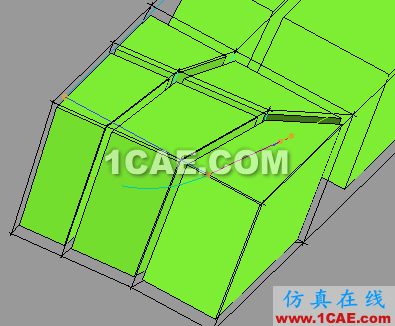

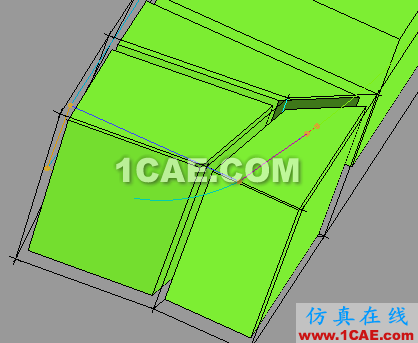

13. 這里為什么不要建立映射關系?
Typically, ANSYS ICEM CFD meshers can handle this if the gap is smaller than the proposed element size on the surfaces or curves. Therefore, you would set a tolerance larger than the gap if you are using a large element size. A tolerance smaller than the gap would create yellow curves which could be fixed.
The recommended tolerance is approximately 1/10ththe size of the average mesh size.
取螺旋槳直徑的0.02倍和0.25 倍.遠流場控制域
網格則以近流場控制域外表面網格為基礎, 并以
1.2倍的增長比例外推生成結構化網格, 整個流場
網格劃分如圖4所示 (沈海龍,等:肥大型船伴流場數值模擬的網格劃分方法研究)
用.較小尺度的網格能準確反映船體表面曲率的變
化, 精確地捕捉到由于曲率變化而產生的流動細節,
當然網格數也成倍增加.較大尺度的網格雖然可以
極大地降低網格數, 但是在船體表面曲率較大的地
方卻不能反映出相應的流動細節.而數值模擬的目
的就是為了準確地捕捉到一些具體的流動細節, 因
此有必要探討舭部不同的網格劃分方式對計算結果
的影響.近壁區域網格劃分方式對計算結果的影響
對于數值模擬, 近壁區域網格的質量是湍流模
型能否恰當?shù)厍蠼馔牧鬟吔鐚拥年P(guān)鍵.判斷湍流邊
界層區域網格質量的好壞有2個基本標準.第1個
標準是2個節點之間的最小距離, 其中離開壁面的
第1個節點與壁面之間的距離最為關鍵, 它是以y
+值來體現的, 對于高雷諾數, 其值在10 ~ 150范圍
內是合理的[ 10] ;第2個標準是邊界層內的最少節點
數, 即有幾層這樣的網格[ 11
擬的影響, 論文討論了5種網格劃分方式.第1種方
式完全不考慮邊界層對網格質量的要求;第2種至
第5種方式均取離開壁面的第1個節點到壁面距離
為3.5 ×10
-4個船長, 即0.1 m左右, 并以此為基礎
生成邊界層網格, 且邊界層內的節點數分別為1、3、
5、7.將這5種網格劃分方式所得計算結果和試驗值
相比較則發現, 第1種方式在預報尾流場時完全失
敗;第2種方式對舭渦在槳盤面處的影響有所體現;
第3種方式成功地捕捉到舭渦在槳盤面處所形成的
“島”狀或者“兔耳”狀, 但是和試驗值[ 12] 相比, 其位
置偏差15度左右, 失真較嚴重;第4和第5種方式
預報的結果和試驗值[ 12] 完全吻合.為了從直觀上了
解不同網格劃分方式對計算結果的影響, 這里給出
了第2種和第4種網格劃分方式所劃分的網格及相
肥大型船外流場網格劃分時, 采用分塊網格與結構
化和非結構化混合的多重網格, 對船殼曲率較大的
部位采用較小的網格尺度, 并對流場中關鍵考察部
位進行局部加密, 同時充分考慮近壁區域粘性邊界
層網格及其節點數目, 使用這樣的網格劃分方法分
別對3艘不同方形系數的船舶進行數值模擬, 得到
的結果都和試驗值吻合良好, 從而驗證了該網格劃
分方法對肥大型船粘性伴流場的網格劃分具有適用
性.同時對普通船型流場的網格劃分也具有一定的
參考價值.
國內船舶
1;7 的研究總體上還是落后于國外的發展水平!目前對考慮自由液面的實際船型已經
能給出比較好的結果但是對考慮到附體的復雜船型粘性流場的研究甚少本文采用
交界面處各流場變量由插值計算傳遞計算中沒有考慮自由液面的影響從最后計算得到的槳盤面流分布結果來看!數值計算較好地反映了槳盤面流場的特征"于問題本身的復雜性本文的工作暫時沒有考慮自由液面的影響而模型的伴流試驗則是在存在自由液面的狀態下獲得的$但是考慮到自由液面對于槳盤面處伴流場的影響比較小$數值計算的結果與模型伴流試驗GBH的結果還是具有一定的可比性
相比于非結構化網格有較規則形狀的網格質量可以做的很高,進行數值計算時也可以采用更高階的格式(非結構化最高二階精度)。
1.

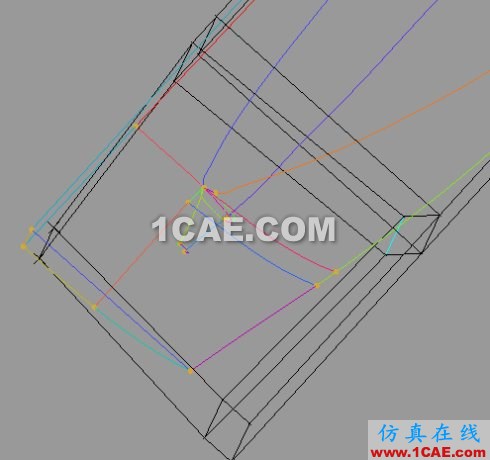

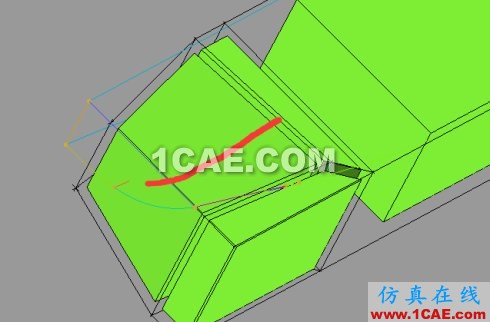

> 映射關系線,距離越遠箭頭越大。
