ANSYSICEMCFD軟件的特點

2016-10-06  by:CAE仿真在線  來源:互聯網

ANSYS ICEM CFD軟件的特點ICEM CFD是一款功能強大的前處理軟件,不僅能夠為主流的CFD軟件(如FLUENT、CFX、STAR-CD 、STAR-CCM+)提供高質量網格,而且還可以完成多種CAE軟件的前處理工作。ICEM CFD是目前市場上最為強大的六面體結構化網格生成工具。隨著ICEMCFD在中國的普及和應用,它的網格生成優勢越來越被業界所認可,越來越多的工程人員選擇ICEM CFD來完成前處理。圖1是利用ICEM CFD生成的一個球體的六面體網格。綜合來看,ICEM具有如下特點:

1)友好的操作界面。

2)豐富的幾何接口。支持CATIA、PRO/ENGINEE、UG、SliodWorks、IDEAS等直接接口;并支持IGES、STEP、DWG等格式文件的導入;支持格式化的點數據。

3)完善的幾何修復創建能力。能夠快速的檢測修補幾何模型中存在的縫隙、孔等瑕疵;可以方便地在模型中生成必需的幾何模型(點、線、面)。圖2所示為單獨使用ICEM生成的幾何模型,顯示了ICEM強大的幾何處理能力。

4)忽略細節特征設置?？梢院雎詭缀稳毕菀约岸嘤嗟募毿√卣?。

5)幾何文件和塊文件分別存儲。當幾何模型輕微變化是,只需要略微改變映射關系就可以重新完成網格的生成。

6)網格裝配。可以輕松實現不同類型的網格之間的裝配,尤其是對于拓撲結構復雜的模型可以大大減少工作量。

7)四/六面體混合網格。在連接處自動生成金字塔網格單元。

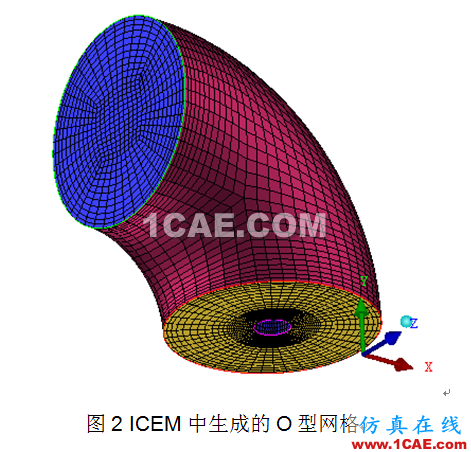

8)先進的O型網格技術。O型網格及其變形C型網格和L型網格,可以顯著提高曲率較大處的網格質量,對外部繞流問題尤其適用。如圖2是利用O型網格生成的彎管的內部流網格。

9)靈活建立拓撲結構,可以自頂而下建立,類似于雕塑過程;也可以自下而上建立,類似于蓋房子。

10)快速生成以六面體為主的網格(Hex Core)。

11)多種標準標定網格質量,可以自動對整體網格光順處理,壞單元自動重劃,可視化修改網格質量。

12)擁有超過100種的求解器接口,包括FLEUNT、CFX、CFD++、CFL3、ASTARCD、STAR-CCM++、Nastran、Abaqus、LS-Dyna、ANSYS等。
