搜索ANSYSICEM的網格非均勻分布
2016-10-06 by:CAE仿真在線 來源:互聯網

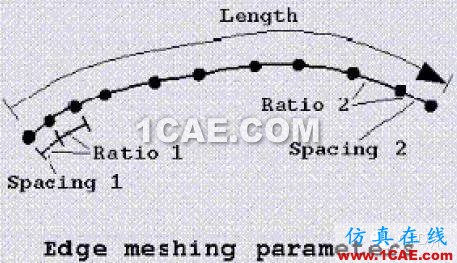

在ANSYS ICEM的結構網格下,spacing用來設置edge的網格分布。如圖:
Spacing 1:某個edge起始端兩個節點至今的距離;
Spacing 2:某個edge末端兩個節點至今的距離;
Ratio 1:某個edge起始端相鄰節點距離的比值;
Ratio 2:某個edge末端相鄰節點距離的比值;
from ANSYS ICEM CFD Help Manual. Page 421
