結構分析：穩定與靜定判斷

2017-05-05 by:CAE仿真在線來源:互聯網

兩個基本假設,除非特殊注明,否則都是在這兩條假設的范圍之內。

第一條是「小變形」,也就是意味著忽略二階變形。比如一根懸臂梁,端頭受豎向荷載作用,懸臂梁向下彎曲。事實上,自由端不僅在豎向有變形,在水平向同樣也有變形。但水平變形與豎向變形相比,實在是太小,所以可以忽略。也就是,懸臂梁的自由端近似可以看作直上直下的位移,沒有水平方向的二階變形。

第二條是「線彈性」,也就是可以使用疊加原理。比如一根簡支梁,跨中承受集中荷載 P,產生的豎向位移為 Δ;如果再疊加上一個 P,則位移也會相應的增加一個 Δ。并且,這跟一開始就直接施加一個 2P 的效果是一樣的,同樣造成 2Δ 的跨中位移。

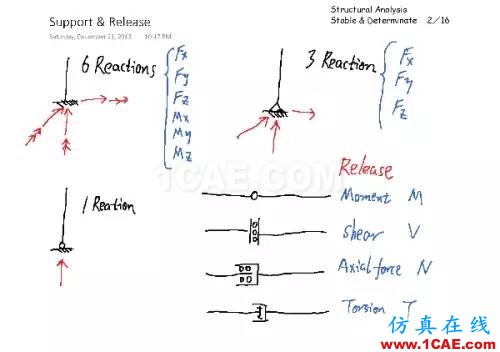

三種基本的支座:fix support 固定支座,在三維空間在有6個支座反力,限制了三個方向的移動和轉動;pin support 鉸接支座,3個支座反力,限制了三個方向的移動,但沒有限制三個方向的轉動;roller support 鏈桿支座,只限制了一個方向的移動。事實上,還有很多其它支座,空間6個自由度,可以排列組合出很多種支座形式,比如滑動支座、兩個鏈桿組成的支座等等。

對應于四種內力形式,我們有四種桿端釋放,分別是彎矩釋放、剪力釋放、軸力釋放、扭矩釋放。也就是,這個釋放的部位不能傳遞相應的彎矩、剪力、軸力、扭矩。最簡單的例子,剪刀中間的那個轉軸,就無法傳遞彎矩,把剪刀平放在桌面上,假設它運轉良好,沒有生銹,那么你轉動剪刀的一部分,無法讓另一部分跟著轉動。

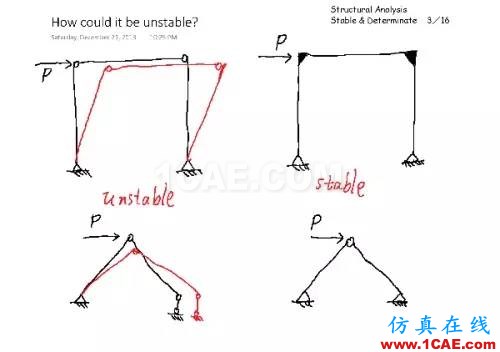

我們的主要目的是判斷結構是否穩定。什么是穩定呢?比如左上圖,就不穩定,輕輕一推,它就從矩形變成平行四邊形了;相應的,右上圖是穩定的,因為你推它,它已經不會變成平行四邊形了,而是能夠有效的保持自己的幾何形狀。

同樣的,左下圖這個也不穩定,因為你一推它,它就自己趴下去了,右邊的支座會向右滑動;而右下圖則是穩定的,右支座不會發生水平滑動,整個體系不會發生剛體移動和轉動。

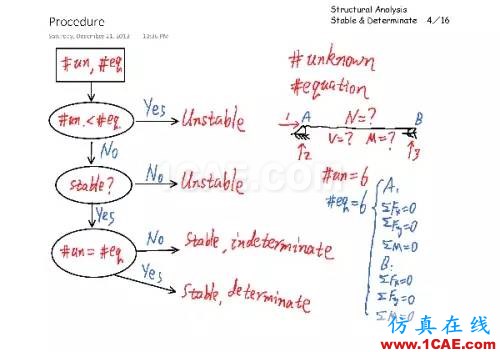

除了判斷穩定與否,另一個重要的結果就是要判斷靜定與否?；镜牧鞒?第一步先計算未知數的數量 #un 和存在的方程的數量 #eq。然后判斷兩者的大小,如果 #un 比 #eq 小,則結構不穩定;如果 #un 大于等于 #eq,則判斷結構體系是否會發生整體或者局部的剛體移動和轉動,換言之,是否穩定;如果會發生剛體位移,則結構不穩定;如果結構穩定,則繼續判斷是否靜定,如果 #un 等于 #eq,則結構靜定,如果 #un 大于 #eq,則結構超靜定。

比如一根簡支梁,未知數的數量為6,分別是3個支座反力、梁的3個內力(軸力、剪力、彎矩);存在的方程的數量也是6,分別是2個節點的水平力平衡、豎向力平衡、彎矩平衡。整體體系和局部都不會發生剛體位移,所以是穩定結構;#un 等于 #eq,所以是靜定結構。

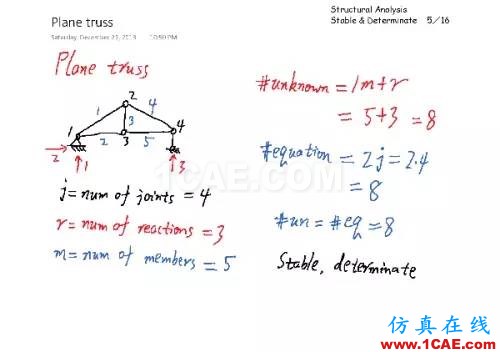

對于平面桁架,未知數的數量 #un 等于 1m+r,也就是每根桿件1個未知量(軸力),外加所有的支座反力;方程式的數量 #eq 等于 2j,也就是每個節點2個方程(水平力平衡、豎向力平衡)。

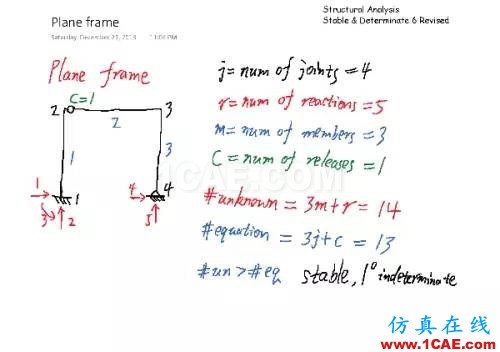

對于平面框架,未知數的數量 #un 變成了 3m+r,也就是每根桿件3個未知量(軸力、剪力、彎矩),外加所有的支座反力;方程式的數量 #eq 等于 3j+c,也就是每個節點3個方程(水平力平衡、豎向力平衡、彎矩平衡),外加每個內力釋放位置的1個方程(該點被釋放的該項內力等于0)。

空間桁架,未知數的數量 #un 仍然是 1m+r,每根桿件1個未知量(軸力),外加所有的支座反力;方程式的數量 #eq 則變成了 3j,也就是每個節點3個方程(x方向力平衡、y方向力平衡、z方向力平衡)。

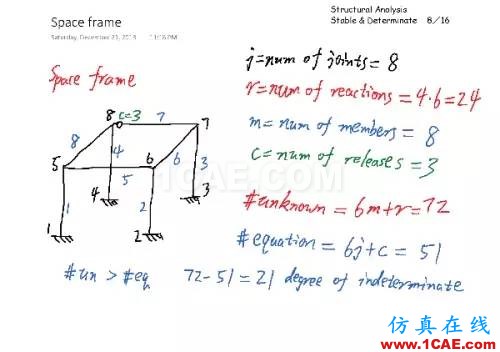

空間框架,未知數的數量 #un 是 6m+r,每根桿件6個未知量(軸力、y向剪力、z向剪力、y向彎矩、z向彎矩、扭矩),外加所有的支座反力;方程式的數量 #eq 則等于6j+c,也就是每個節點6個方程(x、y、z 方向力平衡,x、y、z 方向彎矩平衡),外加每個內力釋放位置的1個方程(該點被釋放的該項內力等于0)。

左邊的例子,看上去挺「穩定」,但其實并不穩定,它無法承擔施加在 C 點的豎向荷載,整個體系沒有內力和支座反力能夠跟這個外荷載平衡。

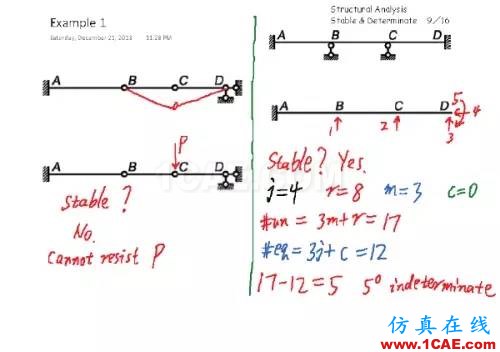

右邊則是一個穩定結構的例子,未知量的數量是17,方程的數量是12,所以是5次超靜定。換言之,我適當?shù)膭h去5個約束,這個結構就變成了一個靜定結構,也就是圖中的懸臂梁。

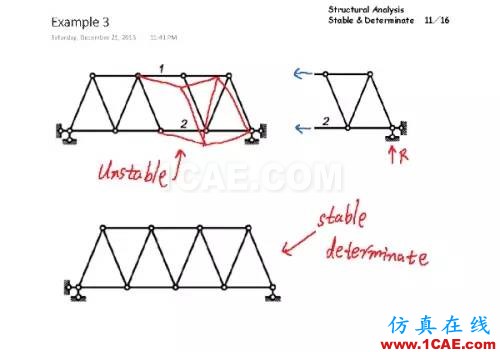

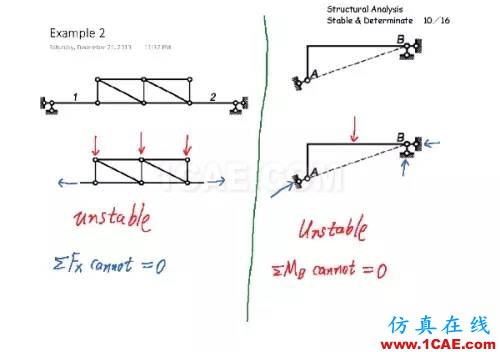

左邊的這個桁架之所以不穩定,是因為它無法把豎向荷載傳遞到支座。如果我們取圖中所示的隔離體,兩側被切斷的桿件只有水平向的軸力,沒有可以與外荷載平衡的豎向內力。

右邊的這個同樣不穩定,因為它的三個支座反力都經過B點,也就是對B點的彎矩為0。整個系統的支座反力無法和外荷載造成的B點的彎矩平衡。

這個桁架不穩定是因為它的1、2桿件無法傳遞豎向荷載,如果我取右側的隔離體,左側被切斷的桿件沒有豎向內力跟支座反力平衡。換言之,1、2桿件之間的這個平行四邊形會發生剛體形變。

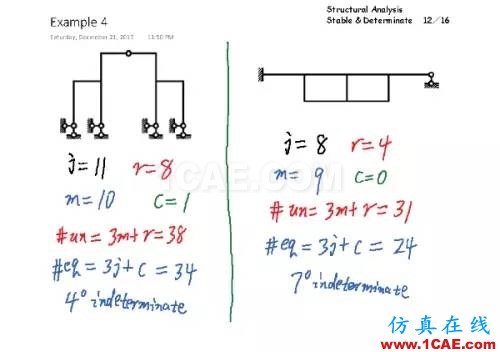

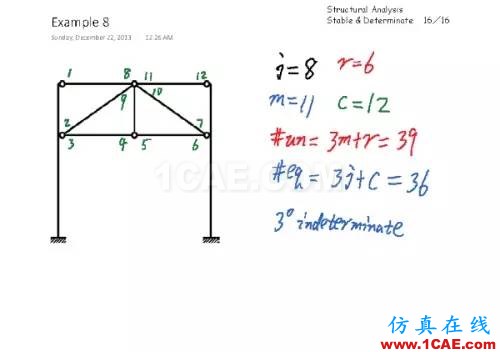

這兩個平面框架都是穩定結構,左邊的超靜定次數是4,右邊的是7。

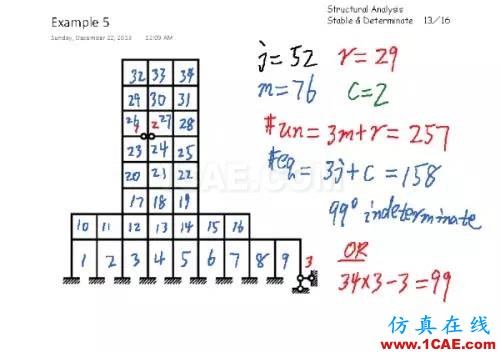

這個框架同樣是穩定結構,超靜定次數是99。我們可以用 #un 和 #eq 來計算超靜定次數,也可以用簡便方法,數格子的數量,每個格子的橫梁提供了3個額外約束,格子的數量乘以3,再減去缺失的約束的數量,就是總的超靜定次數。

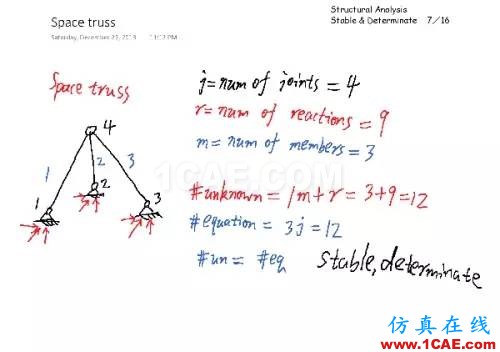

這是個空間桁架的例子,穩定,靜定。

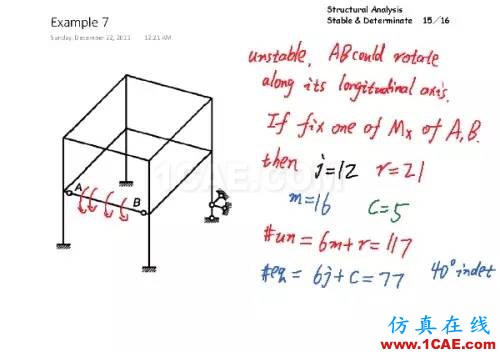

空間框架的例子。如果 A、B 兩點同時釋放了各自的3個方向的彎矩,則 AB 桿件可以繞著自己的長軸旋轉,所以結構是不穩定的。如果固定了 A 的扭矩,限制住 AB 桿件繞自己長軸的旋轉,則結構變?yōu)榉€(wěn)定結構,40次超靜定。或者,共有8根橫梁,每個橫梁提供了6個額外的約束,8乘以6等于48,再減去 A 釋放的2個約束、B 釋放的3個約束、右下角支座釋放的3個數月,就等于40個額外約束,也就是40次超靜定。

這是一個平面桁架-框架的混合結構?？梢援斪饕粋€框架來處理,桁架桿件看作桿端彎矩釋放之后的框架桿件。注意,每個節點應該至少與一個桿件相連,否則作用在桿件上的彎矩無法傳遞。比如中央的下弦桿件,內力釋放是2個,而不是3個。如果與之相連的3個桿件的桿端彎矩都釋放了,作用在這個節點的外荷載彎矩就無法平衡了。

判斷穩定與否,是結構分析的第一步,至少在這門課程里是不接受不穩定結構的。

判斷靜定與否,是結構分析的第二部,決定了我們可以采用哪種方法來求解內力和變形。

接下來,我們將要關注的是靜定結構的內力求解。
