搜索薄板烘絲機熱交換裝置熱應力分析
2013-06-10 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
本文對薄板烘絲機的關鍵零部件-熱交換裝置,應用有限元分析的理論,進行了熱應力分析得到了應力分布云圖,由于壓力和溫度參數的提高,原模型不滿足設計要求,通過局部改進設計,使散熱板強度提高。
作者: 鮮春橋*劉曉芳*董亞蓮 來源: e-works
關鍵字: 烘絲機 熱應力 MSC Nastran
1 概述
烘絲機是卷煙制絲生產線上的關鍵設備,用于對切絲后的烤煙、薄片、晾曬煙及香料煙的葉絲或梗絲進行干燥去濕工藝性處理。滾筒薄板烘絲機主要由筒體、筒內散熱板以及管路系統組成,其關鍵部件散熱板由板材成型、焊接而成。使用中通過控制薄板間隙間的蒸汽壓力來改變筒內溫度,從而控制煙絲水分波動。其優點是加熱效率高、溫度響應快、易于控制。
但在使用中常出現焊接處開裂,導致液漏,嚴重影響生產。由于其工作狀態復雜,在滾筒旋轉的同時,散熱裝置還受蒸汽壓力和蒸汽溫度的影響,常規方法很難對結構做出合理的評價,得出改進意見。本文通過有限元法,運用 MSC Patran/Nastran 分析了散熱板在使用過程中的熱應力,找出薄弱點,對結構加以改進,使其滿足更高的要求。
2 有限元模型的建立
圖 1 為滾筒薄板烘絲機簡圖,只顯示了筒體和散熱裝置,因?yàn)槟Ｐ驮陂L(zhǎng)度方向的尺寸較大,有 9200mm,而其它方向尺寸較小,散熱板弧長為 220mm,而氣道寬度僅為 38mm,板厚度僅為 1.5mm,關鍵部分的細小特征也比較多,如進出氣口以及氣道的連接位置等;建立完整的模型將使得模型規模很大,將需要更長的建模以及計算時間,現有的硬件條件還無法滿足這樣的要求。本文采用整體簡化和局部細化兩步對模型進行分析。由于設備在運行過程中的旋轉速度為11r/min,轉速很低,故在分析計算中忽略了旋轉對結構的影響。
2.1 網格劃分

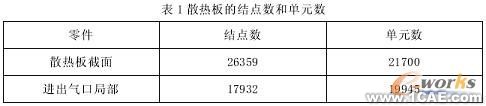

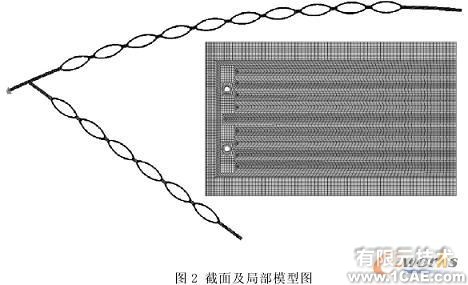

鑒于散熱板長度方向很長,將其簡化為平面應變問題,取出一個截面對其建模和分析,采用四節點四邊形平面單元;對進出氣口的局部進行詳細分析,采用八節點實體單元,單元數和節點數如表 1 所示,模型如圖 2:
2.2 材料與屬性
計算中所使用的材料為不銹鋼,參數如下:
彈性模量:200GPa
材料密度:7.79e+3kg/m3
泊松比:0.3
熱膨脹系數:1
長度單位為:mm
2.3 有限元模型受力和約束圖
散熱板工況及邊界條件:
散熱板是通過壓板與滾筒壓緊,通過摩擦力固定,但在滾筒長度以及滾筒圓周方向上能夠移動,本文在截面的兩端采用對地彈簧來簡化這一約束狀態,在氣道內部有壓力為 1.6MPa、溫度為 170℃的高壓水蒸汽,在弧形散熱板外側,溫度為 160℃,散熱板其它外表面溫度為 120℃。對于進出口局部也采用同樣的邊界條件。如圖 3 所示:
3 計算結果與討論

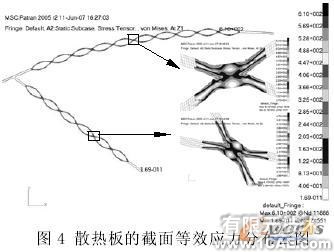

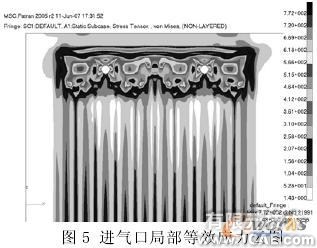

圖 4 所示為散熱板的截面等效應力分布云圖,應力最大值為 610MPa,出現在弧形板背面滾焊縫的位置,而弧形板里面焊縫的位置應力要小于背面,出現這一現象是因?yàn)闇囟忍荻炔灰粯釉斐傻?在輻射板的滾焊縫邊緣最大應力為 470MPa。圖 5 所示為進氣口局部等效應力云圖,最大值為 772MPa,在進氣口附近的平面區域以及平面區域和氣道交界處應力也較大,為 730MPa 左右。
以上得出的結果與該設備在使用過程中出現的問題能很好的吻合,使用中在弧形板以及進出氣口附近出現液漏。根據設備的使用和計算結果,對現有的設計作了如下修改:1)將弧形板背面的板厚從 1.5mm 增加到 2mm;2)將中間的三道焊縫延長,以減少在進氣口附近壓力的作用面積。

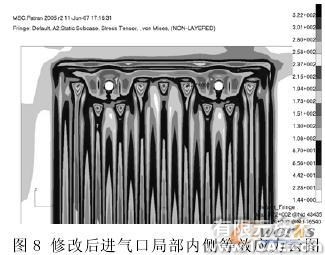

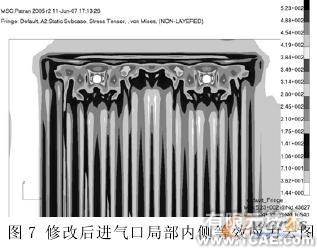

圖 5 為修改后散熱板的截面等效應力分布云圖,最大應力出現在輻射板的滾焊縫處,最大值為 478MPa,而在弧形板的背面應力降低為 458Mpa,較修改前有明顯的降低。圖 6、7、8 為修改后進出氣口附近等效應力分布云圖,最大值分布于進氣管周圍以及氣道與進氣周圍的交界處,在弧形板內側即厚度為 1.5mm 一側,最大值為 523MPa,在弧形板外側即厚度為2mm 的一側,最大值為 322MPa。同樣與修改前相比,應力降低了近 250MPa,修改之后的模型要明顯優于修改前的。
4結論
在對結構進行等效和簡化后,從整體和局部?jī)煞矫嬗?jì)算了滾筒薄板烘絲機的關鍵部件散熱板的熱應力,比較了計算結果和設備使用中出現的問題,對結構進行了改進,得出了滿意的結果。
