有限元分析定制開發--典型案例分享系列1

2016-12-21 by:CAE仿真在線來源:互聯網

【案例一】電子設備虛擬環境試驗分析計算系統

根據《GJB150-軍用裝備實驗室環境試驗方法》中關于振動試驗、加速度試驗、沖擊試驗的要求,在ANSYS軟件環境中開發形成電子設備虛擬環境試驗分析計算系統。系統以導航模板的方式將試驗對象的幾何模型處理、材料定義、網格劃分、試驗工況定義、求解計算、結果分析及報告生成整個仿真分析過程進行了封裝,開發并集成了面向電子產品仿真分析的仿真材料庫、試驗工況庫、螺栓型號庫等多個工程數據庫,從而使得即使不熟悉仿真計算的設計人員也能快速準確地完成設計的分析與校核,并通過調整設計參數來進一步改進設計。

有限元分析定制開發--典型案例分享系列1+項目圖片1

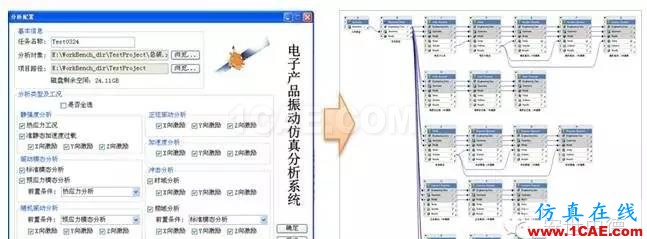

圖1 -自動創建分析流程

有限元分析定制開發--典型案例分享系列1+項目圖片2

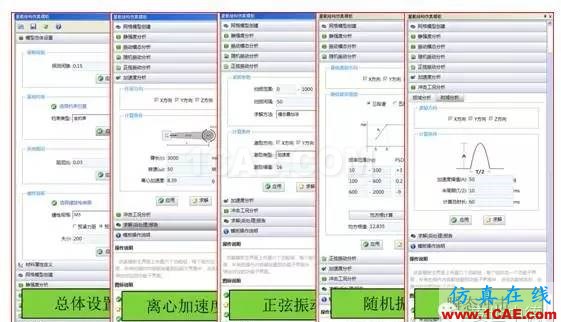

圖2 -計算設置界面

“電子產品振動仿真產品包”軟件已在多家航天及中電集團下屬的電子產品研究所及企業應用,實際應用效果表明,基于該軟件可以快速建立工況仿真流程,并完成仿真分析計算,封裝行業標準和工程算法,集成企業材料庫,統一管理仿真數據,提高了整個仿真工作的效率和專業性,并使企業仿真知識得以標準化、積累和重用。

仿真定制開發介紹

在通用軟件的基礎上,通過客戶化定制開發的方式,固化仿真流程、規范仿真應用過程、構建向?qū)Щ姆抡娣治瞿０?、封裝企業仿真分析指南及規范、定制仿真分析報告,最終形成面向特定行業、工業品及專業方向的仿真應用專業系統和平臺,一方面使得企業仿真知識和經驗的顯性化、軟件化,另外一方面使得客戶的仿真應用更快、更準。

我們可以在以下方向為客戶提供開發定制服務:

有限元分析定制開發--典型案例分享系列1+項目圖片3

仿真在線

仿真在線是一家為企業研發信息化提供完整解決方案的高科技公司。以多年的仿真技術積累,致力于產品研發、工程仿真、工程咨詢與服務、技術開發、工業設計、云服務平臺等技術的豐富與發展,提供該領域中最先進的技術、產品、服務,幫助客戶提供產品的技術附加值和核心競爭力。
