鍛壓機預緊組合機架三維有限元分析

2013-06-23 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

作者:段志東王紅鷹

摘要:依據廣義模塊化設計原理,在ANSYS 中分別建立了45MN 鍛壓機預緊組合機架各個功能模塊的有限元模型,采用MPC 綁定接觸模擬閉合模塊間的連接,標準接觸模擬可開裂模塊間的連接,分別討論了空載和臨界載荷兩種狀態下機架的變形和應力分布,計算方法和計算結果為此類機架的分析、設計提供參考和指導。

1 前言

預緊組合機架因易加工、易運輸和組裝便利而在高噸位重型機械中被廣泛采用,廣義模塊化設計將參數化設計和變量化分析引入傳統模塊化設計中,極大地提高了設計效率,但因具體操作困難而并未在設計單位真正開展。本文將廣義模塊化設計原理應用到45MN 鍛壓機預緊組合機架的有限元分析中,給出了有限元模塊的裝配方法和空載、臨界載荷兩種狀態下機架的變形和應力分布。分析方法為廣義模塊化設計原理的具體開展給出了一條可行之路,分析結果為此類機架的設計提供參考和指導。

2 廣義模塊化設計

newmaker.com
圖1 上橫梁有限元模塊

廣義模塊化設計是優化設計和模塊化設計的結合體。它把參數化設計和變量化分析技術引入到傳統模塊的劃分和設計中,使傳統模塊成為具有參數化結構模型和接口特征的廣義模塊,通過廣義模塊組合技術下的整機CAE分析實現產品快速設計的一種方法。該方法使產品設計能夠快速響應市場的需要,通過參數的變化設計出最優的模塊結構,并通過模塊組合產生最優的產品結構。

對某類產品的廣義模塊化設計需要大量的前期準備工作,如:模塊劃分、參數選擇和模塊數據庫建設等等,這限制了該方法的普及。考慮到目前分析工作主要是校核依托經驗的設計,并未進行優化的實際情況,采用剛性有限元模塊,通過裝配形成整機有限元分析模型。

3 機架有限元模塊

按照鐘偉弘等對鍛壓機的模塊劃分規則,將45MN 鍛壓機預緊組合機架分為上橫梁、下橫梁、立柱、蓋板和預緊力拉桿共五個功能模塊。利用ANSYS 的參數化建模功能,在同一坐標下,分別建立給定參數組下各個模塊的幾何模型(拉桿模塊除外)和有限元模型。除拉桿直接采用link8 單元外,其它模塊均采用線彈性單元SOLID45。為保證計算精度,實體模型網格劃分99.9%為六面體網格,其中,上橫梁63452 個單元、下橫梁36744 個單元、立柱30152 個單元、蓋板216個單元。圖1是上橫梁的有限元模型模塊。利用CDWRITE 命令將各個有限元模型存儲到指定位置形成有限元模塊庫。

4 有限元模塊的裝配

ANSYS 中CDREAD 命令可將指定位置的有限元數據庫讀入并合并到當前有限元模型數據庫中,新讀入有限元模塊的單元類型號、材料屬性號和實常數號等插入到原數據庫相應項目編號之前,原編號自動按序退后排列。通過CDREAD 命令讀入或?qū)氲母鱾€有限元模塊只是在空間位置上具備裝配可能性,還沒有真正裝配起來。

對于結構工作狀態下不分離模塊的裝配(如左右立柱與下橫梁的裝配,蓋板與上、下橫梁的裝配),可以采用接觸方式中的MVP(多點約束)綁定不協調網格區域,利用“面面”接觸對實現各個有限元模塊的裝配。MPC 綁定接觸算法不需要輸入接觸剛度且會自動考慮形函數,計算速度比罰函數或拉格朗日快3 倍左右。

對于結構工作狀態下可分離模塊的裝配,如左右立柱與上橫梁的裝配,采用標準接觸方式的“面-面”接觸對實現裝配。對于實體單元,在權衡收斂與速度后,法向剛度系數FKN取0.2,摩擦系數取0.1。

5 載荷工況和邊界條件

45MN 鍛壓機預緊組合機架的上下橫梁、左右立柱和四個蓋板通過10 組螺栓聯接組裝而成。螺栓總的預緊力是臨界工作載荷的1.54 倍,采用分步預緊,第一次預緊1、2 拉桿,每根767 噸;第二次預緊3、4 拉桿,每根730 噸;第三次預緊5、6 拉桿,每根695 噸;第四次預緊7、8 拉桿,每根662噸;第五次預緊9、10 拉桿,每根630 噸。全部預緊后,校核臨界工作荷載(4500 噸)作用下機架的剛度、強度和上橫梁與左右立柱接觸面的開裂情況。因此,分析過程包含6 個工況。

安裝時,機架下橫梁支耳位置被固定在底座上,故在支耳位置施加三個方向的線自由度約束;立柱上存在間隙為1毫米的導向約束,通過cont52 模擬間隙約束的作用,工況6 的載荷和約束如圖2 所示。

newmaker.com
圖2 工況6 下載荷和約束

6 分析結果

拉桿被分步驟預緊的前5 個載荷工況下,上橫梁和下橫梁除螺母擠壓位置、拉桿腔有較大應力和變形外,最大等效應力不超過3M Pa, 且整個機架的應力和變形隨拉桿預緊根數的增加而變大,所以這里僅給出工況5(空載)和工況6(臨界圖3 工況5,6 下上橫梁等效應力載荷)的結果.

6.1 上橫梁結果

正空載時,由圖3 左圖可以看出,上橫梁拉桿腔附近有相對較大的等效應力,最大應力發生在10 號拉桿孔邊緣位置,大小為165.47 MPa ,主要由應力集中引起,離開孔邊緣位置的等效應力主要在110 M Pa 以下;孔周圍區域有明顯的拉桿方向變形,相對變形位移在0.5 mm 左右.

newmaker.com

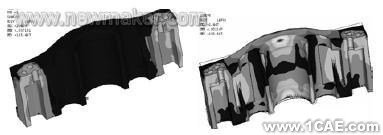

圖3 工況5,6 下上橫梁等效應力

臨界載荷工況下,由圖3 右圖可以看出,上橫梁發生彎曲變形,拉桿孔區域的擠壓應力明顯增大,較空載時增加了10 M Pa 左右,達到120 M Pa.10 號拉桿孔邊緣位置出現190.58 M Pa 的應力集中;中央油缸孔上部向上隆起,左右拉伸,前后內擠;下部也向上隆起,左右內擠,前后拉伸.最大等效應力發生在中央油缸孔下部邊緣內壓位置,其值為132.581 M Pa,上部邊緣外拉位置亦有較大的等效應力,數值達130.78 M Pa。

6.2 下橫梁結果

空載時,下橫梁等效應力分布情況與上橫梁類似,左右立柱間工作臺的等效應力非常小,拉桿腔和立柱接觸接觸面有相對較大的等效應力,數值在75 M Pa 以下,最大等效應力發生在拉桿腔側面的構造孔邊緣,大小為115.22 M Pa,主要由應力集中引起。

newmaker.com

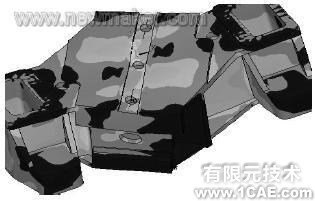

圖4 工況6 下橫梁等效應力

臨界載荷工況下,由圖4 可以看出,下橫梁最大等效應力為114.84 M Pa ,發生工作臺中央構造孔邊緣位置,拉桿孔邊緣也有較大的等效應力.除這些區域外,其他部位的等效應力在70 M Pa 以內.

6.3 立柱結果

空載時,左右立柱基本對稱彎曲,向外側鼓出,最大水平位移0.345 mm ,導向約束不提供約束反力.立柱主流壓應力在50 M Pa 以下,最大壓應力97.72 M Pa ,發生在立柱截面突變位置凹槽處.最大等效應力在構造孔邊緣位置,大小為87.28 M Pa ,主流等效應力均在50 M Pa 以下。

臨界載荷下,立柱受壓情況明顯減弱,最大壓應力降為58.32 M Pa. 左右立柱發生內凹彎曲變形,水平最大位移達到1.048 mm ,部分導向約束開始提供約束反力。

6.4 拉桿預緊力結果

拉桿的預緊力是分析系統的一種內力,它隨拉桿預緊的次序和工作載荷而發生改變.本文采用ANSYS 預緊單元直接施加設計預緊荷載,工況5 下拉桿中的殘余拉力分別為:拉桿1、2 為633.45 噸,拉桿3、4 為605.3 噸,拉桿5、6 為583.29 噸,拉桿7、8 為586.59 噸,拉桿9、10 為630 噸。在滿載工況下,上述拉桿的殘余預緊力分別變?yōu)?703.21 噸、660.66 噸、638.24 噸、656.83 噸和699.91 噸。

6.5 上橫梁與立柱接觸面的開裂情況

空載時,上橫梁與立柱的接觸面接觸狀態如圖5 左圖所示,只有兩種狀態:“閉合粘結”和“閉合滑移”,“閉合粘結”站絕對地位,表明未開裂,未滑移。

newmaker.com

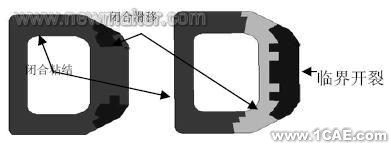

圖5 工況5,6 下的接觸狀態

臨界載荷工況下,接觸面的接觸狀態有“閉合粘結”、“閉合滑移”和“臨界開裂”三種狀態,具體分布情況如圖6 右圖所示?！芭R界開裂”是雖接觸但無法向接觸壓力的一種接觸狀態.工況5下,可能的開裂發生在立柱內角側。

7 結論

1. 采用有限元模塊裝配有限元分析模型的方法可以實現分工協作,擴展了廣義模塊的概念,為廣義模塊化設計的具體開展提供了一種方法。

2. 對復雜模型的幾何建模和網格劃分可以采用有限元模塊和模塊裝配法,從而保障優質網格的生成。

3. 45MN鍛壓機預緊組合機架的設計基本合理,各個功能模塊的強度條件和剛度條件均你能滿足設計要求。

4. 預緊力大小對上下橫梁應力分布影響較小,預緊參數的設計主要以接觸面不開裂為設計依據.多拉桿分次預緊的次序?qū)佑|面的開裂有明顯影響,有待進一步研究。(end)
