SolidWorks軟件具有精確定位、查詢圖形參數和方程式的功能。這些功能實現圖解法中對機構運動分析的精確設計,并結合實例將基于SolidWorks軟件的圖解法與解析法以及基于AutoCAD軟件的圖解法進行了對比分析。
0 引言
無論是設計新的機械,還是為了了解現有機械的運動性能,對機構進行運動分析是十分必要的。運動分析的主要任務是在已知機構尺寸及原動件運動規律的情況下,確定機構中其他構件上某些點的軌跡、位移、速度及加速度和構件的角位移、角速度及角加速度。同時,它還是研究機械動力性能的必要前提。研究運動分析的方法有圖解法、解析法和實驗法。相比較,實驗法需要專門的設備,需要一定的實驗條件;圖解法形象直觀,易于掌握,但精度不高;解析法計算煩雜,但計算機的普及和發展使之得到廣泛的應用。
傳統觀點認為圖解法受人工繪圖的影響非常大,精度很低,計算誤差較大,特別是多桿機構,累加的誤差更大,有被解析法取代而趨于淘汰的可能。然而現在出現的各種CAD 軟件代替了傳統的直尺、圓規等工具,且它們具有傳統手段所不具備的精確定位和查詢圖形參數的功能。如果設計人員充分利用這一特性,那么制約圖解法的精度問題就不復存在了,因此圖解法仍然是機構設計的有效手段。
1 計算機輔助圖解法
Solidworks 軟件是基于尺寸驅動的一種CAD 軟件,它可以根據輸入的尺寸確定圖形幾何元素,只要標注出該尺寸,就可以約束幾何元素的形狀、大小等。這樣在創建模型時,只要確定圖形元素的幾何參數和圖形元素相互之間的幾何關系就可以得到與真實機構一樣的模型。Solidworks 軟件的尺寸有驅動和從動之分,驅動尺寸可以約束驅動模型的變化;從動尺寸是指尺寸由其他尺寸或條件所驅動,且不能被修改,Solidworks 的尺寸標注主要有:兩點之間的距離及其水平方向和垂直方向的距離、線段的長度及其水平方向和垂直方向的長度、兩直線之間的夾角、點到直線的距離、圓弧半徑或直徑、圓弧長度等等,Solidworks還可以通過使用方程式來定義參數和尺寸之間的數學關系,因此,通過此軟件可以精確制圖,也可以利用它精確計算,下面以平面連桿機構為例,說明用Solidworks 軟件進行的圖解法和主要步驟:
(1)根據已知條件,確定各桿件的位置,標注出各構件的尺寸。
(2)確定各個運動副的相對關系,如將機架固定下來,轉動副約束兩個構件的端點重合,移動副約束一個構件的端點與另一構件重合。
(3)建立速度矢量方程式,根據方程式繪出速度多邊形,依據速度方向與構件的關系進行約束,同時利用方程式計算出相應速度的值,并把該值標注在此速度矢量上,從而可以得到每個速度矢量的方向和大小,最后可以求解出相應的角速度以及構件上任意點的速度。
(4)建立加速度矢量方程式,根據方程式繪出加速度多邊形,依據加速度方向與構件的關系進行約束,同時利用方程式計算出相應加速度的值,并把該值標注在此加速度矢量上,從而可以得到每個加速度矢量的方向和大小,最后可以求解出相應的角加速度以及構件上任意點的加速度。
2 機構運動分析示例
圖1 機構簡圖
如圖1所示6桿復合式組合機構中,已知
=150mm,
=500mm,
=265mm,
=250mm,
=210mm,
=600mm,φ1=45°,BE⊥BC,AF⊥AD,曲柄1的等角速度
,求
及
。解題步驟如下:
(1)根據已知條件在Solidworks 軟件中建立機構簡圖(見圖2),確定各構件的相對位置和尺寸,其中EF為從動尺寸,由其它尺寸和約束關系產生。(注:理論上,繪圖時可以不需要設置比例尺,本例中為了圖形大小適中,為長度、速度和加速度設立的比例尺分別為0.001、0.01和0.1,讀取參數時應乘以相應的數值)。
圖2 Solidworks軟件中的機構簡圖
(2)寫出速度矢量方程式
。根據速度矢量方程式繪出速度多邊形,見圖3。

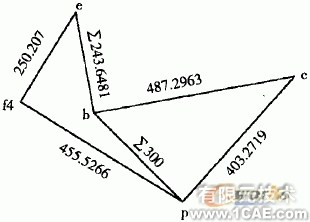

圖3 速度多邊形
圖3中矢量
表示B點的速度方向和大小,
表示E點相對于B點的速度方向和大小,其它類推。矢量
和
的大小根據已知條件利用Solidworks軟件中的方程式計算產生(圖3中帶有∑的尺寸),其中矢量
方程式如下:“vB@草圖1”=“AB@草圖1”*“w1”,式中“vB@草圖1”為矢量
的值,“AB@草圖1”為圖1 中構件1的長度,圖2中線段
的長度,“w1”為內部定義的一個變量,用來表示構件1的角速度。
每個矢量的方向均由圖2中構件所約束,如
⊥
等,則其它矢量的大小依據約束條件自動生成。
(3) 寫出加速度矢量方程式
;
依照相同的原理繪出加速度多邊形,圖4。

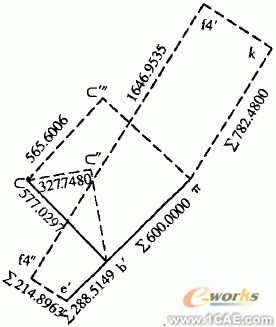

圖4 加速度多邊形
(4)求解
及
的值,其中
可以直接從圖3和圖4中讀出,
利用方程式解出,見圖5。

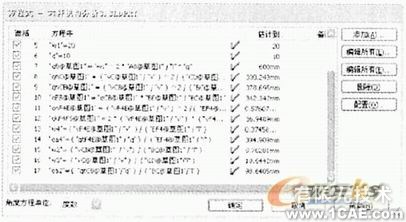

圖5 Solidworks 軟件的方程式窗口
從以上得到的計算結果(保留小數后3位),并與解析法的計算結果和基于AutoCAD 軟件的圖解法的計算結果進行對比,見表1:

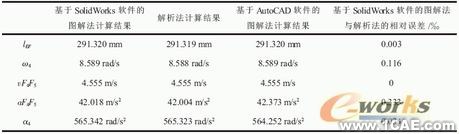

表1 計算結果對比
從以上3種方法計算結果來看,基于Solidworks 軟件的圖解法在機構運動分析中與解析法的相對誤差已在千分之一以下,精度完全可以滿足設計的需要。
3 結論
采用Solidworks 軟件在作圖方面比AutoCAD 軟件更加便捷。它采用幾何尺寸和幾何關系確定幾何圖形的方式與圖解法具有相同的思路,加上方程式功能,使相應的尺寸自動生成,幾乎不需要輔助線,界面清晰簡捷。
此外Solidworks 軟件還有許多優點,如機構簡圖繪出后,可以利用其拖曳功能使原動件運動,機構受到幾何關系的約束模擬真實運動同時,速度多邊形和加速度多邊形也隨之變動,其方向和大小受幾何關系和方程式的共同約束自動產生,因此可以得到不同位置的機構運動狀況,甚至由此可以繪出機構的運動曲線。另外應用Solidworks 軟件還可以用圖解法解決機械原理、機械設計中其它機構的運動分析及參數化設計。
