有限元法的高精度重型回轉頂尖撓度的研究

2013-06-17 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

高精度重型回轉頂尖應用于P60S滾齒機中,主要用于加工重型高精度齒輪,加工精度要求高,且被加工齒輪的結構尺寸和自重都很大。在加工大型齒輪時,由于工件自重和切削力作用,使頂尖前端部撓度過大,導致齒坯軸線偏離齒輪回轉中心,產生幾何偏心,對齒輪加工精度影響很大。機床尾座頂尖是影響被加工齒輪齒向精度的關鍵因素,為了提高齒輪加工精度,需要對頂尖結構進行改進以提高頂尖的承載能力,減小頂尖前端部的撓度。

1 回轉頂尖撓度的有限元計算

頂尖結構如圖1所示。頂尖主要由2部分構成:頂尖體、頂尖軸和軸承。頂尖徑向支承采用一對雙列圓柱滾子軸承,承受頂尖軸的徑向力。中間推力球軸承主要承受軸向力。頂尖體尾部安裝在滾齒機尾座錐孔內,形成懸臂梁結構。

有限元法的高精度重型回轉頂尖撓度的研究+有限元仿真分析相關圖片圖片1

由于頂尖采用一對雙列圓柱滾子軸承做徑向支承,涉及到復雜的接觸和非線性問題,基于有限元軟件ABAQUS(優秀的非線性能力,所以采用ABAQUS(有限元軟件分析在靜態徑向力作用下,頂尖前端部撓度與作用力的關系。

由于在加工齒輪時,頂尖受工件自重力和切削力作用,主要是徑向方向力,因而在分析頂尖撓度時,忽略主要承受軸向力的推力球軸承。利用ABAQUS(可得頂尖三維簡化模型。頂尖模型由頂尖體、頂尖軸和前后支承軸承構成。同時選擇三維一階長方體單元作為主要單元類型,以改進二階四面體單元作為頂尖端部的單元類型;將軸承內外圈表面與頂尖軸和頂尖體的接觸設為小滑移接觸,頂尖體和頂尖軸接觸為主面,滾子與滾道間接觸設為一般接觸,軸承內外圈接觸面為主面,建立頂尖的有限元模型。

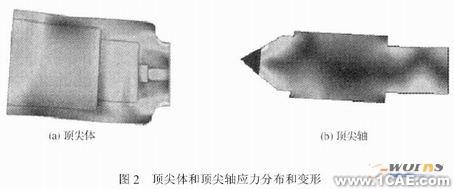

在頂尖最前端施加徑向力計算頂尖的撓度。在實際工作中,加工不同的工件和采用不同的切削用量會使頂尖受力不同,根據實際工作中取得的受載數據,取最大作用力F=,相應的頂尖體和頂尖軸應力分布和變形情況如圖2所示。圖2(a)中頂尖體的根部產生了應力集中,最大應力達到31.61MPa,變形比較明顯,導致整個頂尖沿受力方向上翹,在前支承軸承處變形較大,兩者都會引起頂尖前端部較大偏移。圖2(b)中頂尖軸也產生了較大的上翹變形,主要是由于頂尖體變形導致前支承軸承跟隨頂尖體的接觸面向上位移,前支承軸承對頂尖軸的支承剛度不足。

有限元法的高精度重型回轉頂尖撓度的研究+有限元仿真分析相關圖片圖片3

圖3所示為作用力與頂尖前端部撓度δ的關系。由圖3可見,隨著F的增大,頂尖前端撓度近似線性增大;當F增大到時,頂尖前端部撓度δ高達0.08mm。

有限元法的高精度重型回轉頂尖撓度的研究+應用技術圖片圖片5

2 影響回轉頂尖撓度的因素

為研究頂尖體對頂尖撓度的影響,將頂尖體后端部固定在機床頂尖架上,施加固定約束計算頂尖撓度。由圖3可見,頂尖體加上固定約束后,頂尖前端部撓度δ大幅減小:由加約束前的0.08mm減小到加約束后的0.035mm,減小了大約56%,說明頂尖體的變形占頂尖撓度的56%,是影響頂尖撓度的最大因素。并且頂尖體加上固定約束后,頂尖體根部應力集中消除,在加固定約束前的上翹現象得到抑制,其變形基本消除。

在兩個雙列圓柱滾子軸承的內圈同時加上軸向固定約束,計算頂尖在力F=作用下的撓度,來確定頂尖軸變形對頂尖撓度的影響,如圖4所示。由圖4可見,軸承內圈加固定約束后,頂尖在力F作用下的撓度為S2,頂尖軸變形引起頂尖撓度占整個頂尖撓度的1.5%左右。頂尖撓度的其它42.5%由雙列圓柱滾子軸承變形引起。

有限元法的高精度重型回轉頂尖撓度的研究+應用技術圖片圖片7

3 回轉頂尖結構的改進

由于在力的作用下頂尖前端部撓度δ達到了0.08mm,較大的撓度使齒輪加工時產生較大誤差,為了消除頂尖剛度不足帶來的齒輪加工誤差,需要對回轉頂尖結構進行改進。

由于頂尖前端部撓度過大的主要原因是頂尖剛度不足,其中頂尖體對頂尖的剛度影響最大,其次是軸承。所以,要提高頂尖剛度主要應減小頂尖體和軸承的變形,尤其應減小頂尖體的變形。

頂尖體為一前端部開口的懸臂梁結構。在頂尖承受徑向載荷時,這種結構的頂尖體根部附近會產生應力集中,彎曲變形嚴重,導致整個頂尖前端部撓度增加。為了減小或消除頂尖體變形,可以將頂尖體外表面設計成與P60S滾齒機尾座孔匹配的錐形,將頂尖體直接全部安裝在機床尾座孔內,如圖5所示,實現頂尖體的徑向完全固定。這種結構在工程上也是容易實現的。

有限元法的高精度重型回轉頂尖撓度的研究+應用技術圖片圖片8

對改進后的回轉頂尖建立有限元模型并進行計算,在頂尖前端部施加F=S1的最大徑向作用力,得出改進后回轉頂尖前端部撓度δ與作用力關系曲線,如圖6所示。改進后頂尖前端部撓度大幅減小,在F=時,由改進前的0.08mm下降為0.043mm,下降幅度達46.25/%,說明改進后頂尖承載能力得到大幅度提高,改進方案是有效的。
