蒸發器加熱室結構設計和強度校核

2013-06-14  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

2 常規設計

加熱室筒節與膨脹節材料均為Q235B,加熱室殼程工作介質為水蒸氣,有效厚度為10 mm,具體位置直徑見圖3,膨脹節的尺寸見GB16749-1997《壓力容器波形膨脹節》。最大工作壓力為0.9 MPa,設計壓力為1.0 MPa,設計溫度為200℃,設計溫度下材料的許用應力為105MPa,彈性模量為186 X 10*3MPa,屈服強度為170 MPa;室溫下材料的許用應力為113 MPa,彈性模量為192 X 10*3 MPa,屈服強度為235MPa。

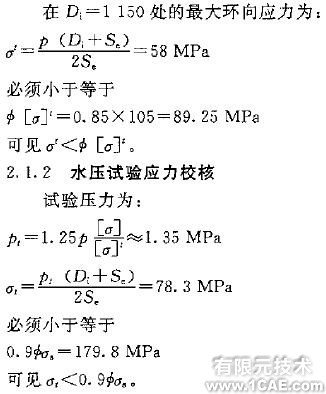

    2.1 筒節強度校核

    2.1.1工作應力校核

    2.2整體膨脹節的強度校核

    由內壓引起波紋管直邊段的周向薄膜應力

    綜上分析,按常規設計,筒節和膨脹節都滿足強度要求。

3有限元模擬

    3.1 模型的建立

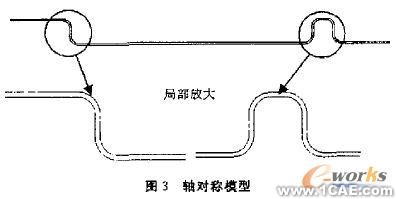

建模時考慮到宏觀載荷、約束和幾何的對稱性,建立了平面軸對稱模型,見圖3;在整體尺寸上,為了保留邊緣應力對結果的影響,也就是為了給出完整的結果,使經向長度距離邊緣應力影響區不小于.

    3.2 網格的劃分

    單元類型選擇PLANE82,采用軸對稱模型計三角形單元白由劃分網格,單元數為48690見圖4。

    3.3載荷與邊界條件的設置閉

針對實際操作情況。計算時考慮了兩種邊界條件的設置:①平面軸對稱模型只考慮內壓單獨作用;②同時考慮內壓和熱載荷的影響。

    3.4 結果分析

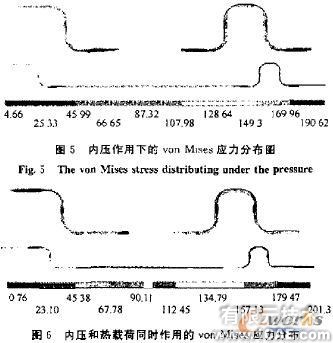

圖5和圖6給出van_Mises應力分布圖?？闯鰞?nèi)壓和熱載荷同時作用的最大應力比內壓單獨作用的最大應力大,所以后面的分析結果同時考慮了內壓和熱載荷的影響。

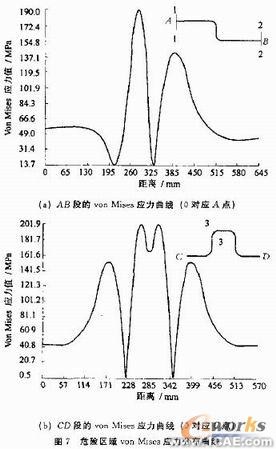

    對應圖6的won Mises最大應力位置,在圖7給出最危險區域附近隨著位置變化的von Mises應力分布曲線,以便找出應力最大位置(在圖7的3-3截面),進行強度校核。

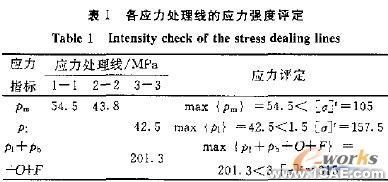

    為了便于強度校核,在圖7中的部分模型沿厚度方向取了1-1, 2-2和3-3條應力處理線,位置詳見圖7,給出各應力處理線最大應力強度的具體數值,見表1。

    綜上分析,按分析設計,筒節和膨脹節也都滿足強度要求。

4 結語

    從上面的分析可以看出,所設計的列文式蒸發器加熱室,使用兩個1/2的膨脹節作為不同直徑筒節的過渡部分,不僅滿足了工藝方面的要求,同時也滿足了強度方面的要求,可以安全使用,為中低壓化工設備的結構設計開創了一個先例。
