ANSYS對飛機仿真解決方案

2013-06-09  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

第四章飛機仿真解決方案

飛機一般由機翼、機身、起落架和飛機操作系統組成,其結構受力復雜,用以往的經典工程分析進行應力分析已滿足不了現代飛機型號設計的要求,花費的時間長,分析的部位具有局限性。隨著大型計算機及工作站的出現和大量工程應用軟件的投入使用,使得復雜的工程問題得以用有限元法進行分析。從而使航空結構分析走上CAE的道路。使用有限元對飛機結構進行分析具有極大的優越性。

ANSYS程序可以對飛機的各大部件如機身、機翼、舵面、發動機短艙、氣密艙、起落架等進行常規的結構分析、熱分析、空氣動力分析、電磁分析,而且其強大的多物理場耦合功能可進行諸如流體-固體耦合、熱-結構耦合、磁-結構耦合以及電-磁-流體-熱-結構耦合分析,完全能滿足飛機設計中對有限元分析的需求。

1.總體設計分析

在飛機總體設計分析中要考慮的問題有:

頻率和振型

線性和非線性靜態和瞬態應力

失穩分析

飛鳥和飛機的撞擊

總體氣動性能

飛機、發動機的氣動匹配

軍用飛機的雷達反射特性以及紅外輻射特性

ANSYS強大的動力響應分析功能可以快速地進行模態和振型計算。ANSYS可考慮許多因素對模態和振型的影響,可以準確地計算出飛機在各種條件下的模態和振型。

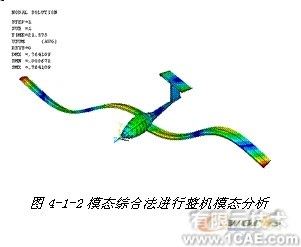

ANSYS提供的模態綜合法為整機大模型的模態計算以及靈活的設計提供了方便。首先對各部件的分別分析,最后通過綜合得到整機模態,使得整機的模態分析不受硬件性能限制。同時,對局部設計的修改之后的整機模態分析并不需要重新分析,只需修改后的部件進行重新分析便可得到精確的整機分析結果。

    借助于多層殼及實體單元能建立復合材料模型,這些單元允許疊加各向同性或各向異性材料層,層厚和材料方向允許變化。ANSYS提供的失效準則有最大應變失效準則、最大應力失效準則和Tsai—Wu失效準則,用戶也可以通過用戶子程序來定義自己的失效準則。ANSYS的復合材料功能特別適合于有大量復合材料的飛機系統。

通常,飛機機身有大量的聯接,如鉚接/焊接/粘結等結構,這些結構的處理是總體分析中極為重要但又難以處理的問題,ANSYS/LS-DYNA為機身在振動、沖擊等作用下的動力相應分析提供了有效的手段。一方面軟件自身提供了鉚接、焊接(焊縫、電焊)、粘結等各種功能;另一方面顯示求解方法在振動等瞬態分析中容易處理聯接、接觸等因素。

解決動態撞擊問題也是ANSYS的優勢所在,通過ANSYS的分析計算可以得到真實的飛鳥和飛機的撞擊效果和合理的耐撞結構,但要想通過實驗來獲得這樣的效果是不現實的,不僅耗費無法承受的財力,而且設計周期也會很長。

ANSYS LS-DYNA不但具有很強的碰撞分析功能,還特有安全帶單元,可良好地模擬飛機墜地事故(圖3-5)中乘員所收到的沖擊以及安全帶的作用。

ANSYS的計算流體力學分析可以分析從低速到高超音速、從穩態到瞬態的各種氣動力學問題,而且由于采用的是有限元法進行計算,所以對計算的結構形式?jīng)]有任何限制。詳見第六章。

ANSYS具有強大的電磁場分析功能,可以很方便地計算軍用飛機的雷達和隱身特性,詳見第八章。

2.鳥撞問題

已有的實驗證明,直徑為2毫米的水滴,在750米/秒的速度下撞擊馬氏體鋼,會使后者發生塑性變形。容易想象,一只重約250克的飛鳥,其相對飛行速度為100-300米/秒與飛機相撞,足以使飛機的擋風玻璃、機體、發動機葉片或外罩等嚴重變形或破碎,從而造成災難,因此鳥撞問題一直是航空航天領域倍受關注的難題。

飛鳥在撞擊結構的過程發生在很短時間內,一般為50毫秒左右,此過程中飛鳥肌體將發生流動變形和解體而四處拋灑,結構亦將產生大變形,甚至發生破壞,例如擋風玻璃破碎、機體穿透、發動機葉片斷裂等。同時,結構的動態響應將在較長時間內持續發生,但令人感興趣的時間段一般不超過100毫秒。

由于鳥撞整個過程在較短的時間內完成,一般物理實驗費用昂貴而且難于提供足夠的信息,因此,目前在對飛行器鳥撞研究時,采取方法是以應用有限元技術模擬鳥撞為主,并輔以物理實驗。

有限元程序在模擬鳥撞時,必須具備的功能包括:

飛鳥物理材料的描述

飛鳥流動變形的描述

飛鳥與飛行器接觸的描述

飛行器結構大變形和破壞過程的描述

當前,世界范圍內對鳥撞進行分析廣泛采用的工具為ANSYS LS-DYNA。該程序是著名高度非線性有限元顯式求解程序,主要用于分析結構在高速撞擊、爆炸等動載荷下的動態響應,同時具有強大的流體功能,可進行流體-固體耦合分析。

飛鳥在高速撞擊時將產生強大壓力,足以使金屬材料發生變形和破壞。在這樣的變形條件下,飛鳥的材料呈流體。ANSYS LS-DYNA中的飛鳥材料采用流體動力材料,此種材料除定義一般材料性質如密度、粘度外,附加的狀態方程用于定義其流體屬性,如可壓縮性、飛鳥破碎參數等。

以前,人們?cè)谶M(jìn)行鳥撞問題分析或?qū)嶒?yàn)時主要關注結構(飛行器)的變形和響應,對飛鳥變形過程不夠重視,但事實上撞擊載荷的大小不僅決定于飛鳥的動能,還與其流動過程以及破碎的時間密切相關。即正確描述飛鳥的流動和破碎過程對整個分析至關重要。以前的研究對此認識有欠缺。ANSYS LS-DYNA提供兩種方式描述飛鳥的流動和破碎:LAGRANGE (或ALE)單元、EULER單元;LAGRANGE (或ALE)的變形能力很大,足以描述與結構分離前的變形,而EULER單元可正確描述任意程度的變形,在圖4-2-1的鳥撞過程模擬中,飛鳥即采用的EULER單元描述。

ANSYS LS-DYNA在處理飛鳥與飛行器的接觸過程中亦提供兩種方式:1. 當采用LAGRANGE (或ALE)描述時,使用結構/結構接觸算法;2. 當采用EULER描述時,采用流體/結構耦合算法。

對于結構(飛行器),可使用ANSYS/LS-DYNA附加破壞算法的結構材料,例如彈性破壞材料(擋風玻璃)、彈塑性破壞材料(葉片、發動機外罩)或可考慮失效的疊層復合材料(機體、機翼)等。

DYNA中有另一種算法很適合鳥撞問題仿真:光順質點流體動力算法(smooth-particle-hydrodynamics (SPH)),這種方法的特點是以一組質點定義相應物質,由于沒有有限元網格,更易于描述飛鳥的變形和破碎過程,這些質點描述的物質具有拉格朗日屬性。圖4-2-2的葉片鳥撞過程即采用的這種方法。

Boeing公司為Gulfstream Aerospace GV Busimess Jet(GV型灣流豪華公務機)的機翼前緣多個部位進行鳥撞模擬。最初的機翼結構設計造成內部橫梁斷裂,改進后的機翼滿足標準FAR 25.571(e)和JAR 25.631的要求,圖4-2-3為鳥撞過程。

采用LS-DYNA分析鳥撞過程,已經是相當成熟的技術。在LS-DYNA的全球年會論文中,關于鳥撞的研究文章每年都占一定比例,這些研究中分析了包括機翼、發動機葉片、安全罩等部件的鳥撞過程。

3.機翼設計分析

機翼大致由蒙皮、翼肋、翼梁和墻、長珩等組成。機翼主體受到氣動載荷、慣性載荷以及各連接點傳來的集中載荷等類型的載荷。

可以運用ANSYS提供的梁?jiǎn)卧?、桿單元、殼單元、三維實體單元、各向異性單元對機翼進行靜力分析、動力響應分析(模態、顫振、抖振等)、失穩分析、損傷容限分析、結構優化設計。運用ANSYS流體分析功能可以先對機翼進行空氣動力計算,然后將計算結果作為氣動激勵進一步計算分析機翼的動力響應。不同物理場的耦合分析正是ANSYS的一大特色。

對機翼和機身的連接部件、機翼的固定件還可以運用ANSYS的非線性功能進行塑性和接觸等非線性分析。

4.機身設計分析

飛機機身結構,都是典型的薄壁結構,一般是由蒙皮、隔框、長珩等組成,承受的主要載荷有:

氣動載荷

慣性載荷

地面載荷

動力裝置載荷

其他載荷

機身骨架由梁組成,在傳統的有限元軟件中,梁?jiǎn)卧臄嗝鎱?shù)定義、模型檢查、結果表示非常不方便。而ANSYS前處理內置11種標準梁斷面庫,并允許用戶自定義不規則斷面形狀庫,使繁瑣的梁斷面參數定義變得簡單、方便,按真實斷面形狀顯示梁?jiǎn)卧?使模型表示及檢查更加容易,后處理中按斷面形狀顯示求解結果、按拉正壓負的工程習慣繪制彩色彎矩圖,使結果的表達更加直觀。

ANSYS強大而方便的建模及載荷處理功能,豐富的梁?jiǎn)卧U單元、殼單元、三維實體單元、各向異性單元,可方便、準確地對機身進行靜力分析、動力響應分析(模態、顫振等)、失穩分析、損傷容限分析、結構優化設計。

ANSYS的熱-結構耦合分析功能可以對機身進行溫度場計算以及熱應力和熱變形計算。

ANSYS的計算流體力學分析功能可以對機身進行空氣動力學計算,移動壁面的功能可以方便地模擬機身的飛行狀態,給出高速飛行中機身的空氣動力狀況。利用ANSYS的流-固耦合功能可以進一步進行機身的動力響應分析。

對機身的固定件還可以運用ANSYS的非線性功能進行塑性和接觸等非線性分析。

Boeing公司采用ANSYS程序來分析波音737飛機的主起落架伺服機構的前后端軸承,以確定過渡圓角半徑和銷釘厚度。圖4-4-1是一個軸承的有限元模型,藍色單元表示軸承,紫色單元表示安裝軸承的軸。

5.起落架設計分析

在飛機設計里,起落裝置的設計是十分重要的環節,為了保證飛機的安全起飛、著陸,要求起落架具有足夠的強度、剛度與沖擊性能。為了使飛行器離地后具有良好的性能,還要求起落架應足夠的輕。

可以運用ANSYS提供的多種單元對起落架進行靜力分析、動力響應分析,飛機著陸過程是典型的沖擊類問題,ANSYS顯式求解模塊ANSYS LS-DYNA是目前最好的動力沖擊仿真程序,可對著陸過程進行沖擊分析、失穩分析、損傷容限分析,從而實現對起落架的優化設計。

起落架在載荷上要承受強沖擊載荷,在結構上又有高阻尼緩沖元件,因此起落架的分析是高度非線性分析,ANSYS的組合單元(滑動、摩擦、間隙、阻尼、彈簧組合)、矩陣單元可方便地模擬多種阻尼緩沖件的靜、動力特性,因此在起落架的分析中可以考慮進所有的主要因素。

6.飛機操縱系統

對飛機操縱系統的機械部分,同樣可以運用ANSYS的分析計算功能進行各種分析。例如ANSYS中特有的安全帶單元,可以模擬在緊急狀況下安全部件對乘員的保護過程。

Boeing公司運用ANSYS分析Boeing747坐椅的受力情況,提高了安全性。圖4-6-1為Boeing747飛機內坐椅的布置,圖4-6-2為坐椅的應力云圖。

位于紐約州的奧歐拉市的穆格公司,設計軍用飛機在高振動條件下工作的馬達控制器,該控制器由鑄鋁室和若干電子模塊組成,裝有PCB板,冷卻風扇及其它結構。為了在實驗前揭露潛在的設計問題,以避免鑒定階段的重復設計,采用ANSYS進行了隨機振動分析、電子冷卻分析及疲勞失效分析。穆格公司的工程師杰拉德.米耶爾茲說:“我們發現ANSYS是一個極有價值的工具,它能夠在硬件尚未真正制造出來之前,識別潛在的許多問題,我們很高興在幾何與載荷都如此復雜的水準上進行這個工作。”圖4-6-3為控制器,圖4-6-4為變形,圖4-6-5為應力。

7.飛機零部件加工過程工藝仿真

飛機零部件中有大量的沖壓件、鍛件、鑄件,這些加工過程涉及沖擊類載荷、幾何非線性、接觸非線性的塑性大變形過程,ANSYS的非線性分析及優化功能可獲得常規方法難以獲得的金屬成型過程中的溫度場、應力場、應變場,為提高工件的加工質量、選取設備噸級、制定合理的工藝過程提供依據。

ANSYS LS-DYNA具有30多種接觸、熱接觸類型,含有多種塑性、熱塑性材料本構模式,對物質大變形有Lagrange、ALE及Euler三種描述方式,因而被廣泛應用于金屬加工過程的模擬。

LS-DYNA時間積分器采用中心差分格式,對未知量顯式求解。由于質量矩陣進行對角化處理,可進一步加快求解速度。一般的沖壓、鍛壓、鑄造等問題合理控制有限元規模,在PC機上運行5-20小時能得到理想結果,這樣的效率是其它程序難以相比的。

沖壓

ANSYS LS-DYNA是目前世界上應用最廣泛的板成形仿真模擬軟件,可良好地完成沖壓、回彈全過程的模擬,模擬拉延、預彎、切邊、彎曲、翻邊、多工序加工,分析板料的減薄拉裂、起皺、回彈,優化模具幾何形狀、板料、沖壓工藝,通過給定材料的FLD(flow limit dia.)判斷板料在拉延過程中局部開裂現象。

LS-DYNA可用于板成形分析使用的單元有11種。用于板料成形的材料模式是各種彈塑性材料,可考慮各向異性、強化特征,強化類型包括指數強化、隨動強化、等向強化、混合強化以及應變率對材料強化的影響。在DYNA30余種接觸類型中,適于板成形分析的有12種,都采用罰函數方法(penalty),在接觸計算過程中考慮殼單元厚度及其變化。進行板成形分析時可選擇使用3D adaptive mesh功能,可在計算過程中對板料網格進行局部加密。

鍛壓

鍛壓過程是一個非線型大變形的熱結構耦合的過程,材料在多數情況下經歷較大的溫度變化,為熱塑性材料,ANSYS LS-DYNA中熱塑性材料模型很適于描述鍛壓過程中的材料行為。

ANSYS LS-DYNA特有的單點積分、多點積分和縮減積分單元技術;良好地解決了大變形體積鎖死問題,使得大變形非線性的分析具有良好的收斂特性,應力更新中采用Jaumann應力率,避免因剛體運動產生應力。在剪切變形較大時,可選擇使用Green-Naphdi應力率。

在多數鍛壓分析中,若對材料采用Lagrange描述,則隨著金屬件成形過程的繼續,初始網格的變形逐漸加大,將導致單元精度降低甚至發生畸變,因此必須進行網格重新劃分,ANSYS LS-DYNA可以自動進行網格重劃分。值得說明的是,ANSYS LS-DYNA早已采用一種更為先進的網格ALE,即任意拉格朗日-歐拉網格。ALE網格進行Rezoning的目的和過程與Remeshing基本相同,但兩者的網格描述存在本質差異(后者是拉格朗日網格),ALE結合拉格朗日和歐拉網格各自的優點,已廣泛用于結構材料的大變形。除此之外,LS-DYNA對物質的描述還可采用Euler方法,此方法的最大特點是物質與網格相互獨立,可模擬材料的極度變形,同時時間步長不會因變形的增大而降低,即求解效率比Lagrange和ALE方法高。此外,采用Euler描述的另一優點是可實現鍛壓過程中的流體(如冷卻水、氣流等)耦合分析。

鑄造

ANSYS LS-DYNA的Euler算法包括單物質歐拉和多物質歐拉求解。歐拉構形主要有三種:一階精度的Donor Cell;二階精度的Van Leer;二階精度的Van Leer +Half Index Shift。多物質流體的單元構形主要有二種:流體+空材料和全空材料;多種材料的混合單元(壓力平衡)。

這些模型都可以和通用的固體結構單元如solid、shell、brick和beam等單元自動耦合,不需要滑移界面。同時,此類求解器的加入,使ANSYS/LS-DYNA具有了可壓縮流體流動分析的能力,可求解如自由界面流動、任意管道流動、流體混合、復合材料等的注塑成型、金屬構件澆注成型、高速高壓氣體注入等復雜的流體和流體-結構耦合問題。

ANSYS LS-DYNA在進行澆注模擬時,模具的空腔定義為Euler區,并將其材料定義成空或任何物質(如空氣),澆口處單元定義為Euler源(Euler ambient),即物質由此進入Euler區,物質運動的動力是壓力和(或)重力。

ANSYS LS-DYNA的流體介質定義為流體動力材料,單元的壓力以及可壓縮性由附帶的狀態方程(即壓力方程)決定。隨著物質由澆口流入Euler區,空腔和澆口的壓力差逐漸降低,最終達到平衡,模擬即可終止。LS-DYNA中可方便施加溫度邊界條件和熱生成,在澆注分析中可考慮熱擴散。

澆注過程模擬完成后,可通過ANSYS隱式算法分析鑄件的凝固過程。ANSYS的相變分析及熱變形、熱應力分析功能,可以模擬預測鑄造過程中的變形及殘余應力,考察不同的落沙條件,降低鑄件內的殘余應力。

PCC葉片制造公司,采用ANSYS分析某葉片的鑄造過程,輸入熵與溫度關系,進行相變熱分析,取得了很好的結果,為設計和生產提供了準確的信息。圖4-7-4中紅色部分表示仍然處在熔化狀態,綠色表示已經冷卻。

8.復合材料專題

復合材料技術已成為影響飛機發展的關鍵技術之一,該類材料逐漸應用于飛機等結構的主承力構件中,西方的先進戰斗機上復合材料使用量已達結構重量的25%以上。因此,有必要詳細討論此類材料和結構的仿真問題。

飛機結構中,復合材料層合結構最常見的結構形式有板殼、實體、夾層、桿梁等結構。板殼結構如機翼蒙皮等,實體結構如結構連接件等,夾層結構如某些薄翼型和楔型結構,桿梁結構如梁、肋、壁板等。采用纏繞工藝制造的筒身結構也可視為層合結構的一種形式。

復合材料,是由兩種或兩種以上性質不同的材料組成。主要組分是增強材料和基體材料。復合材料保持了增強材料和基體材料本身的優點,而且通過各相組分性能的互補和關聯,獲得優異的性能,例如具有比強度、比剛度高、抗疲勞性能好、各向異性、以及材料性能可設計的特點,應用于航空領域中,可以獲得顯著的減重效益,并可通過合理設計改善結構性能。

8.1復合材料設計分析與有限元方法

與金屬材料不同,復合材料的材料不均勻性導致的各向異性和受力耦合效應,使得復合材料結構的計算分析工作要復雜許多。復合材料層合結構的設計,就是對鋪層層數、鋪層厚度及鋪層角的設計。采用傳統的等代設計(等剛度、等強度)、準網絡設計等設計方法,復合材料的優異性能難以充分發揮。

在復合材料結構分析中,已經廣泛采用有限元數值仿真分析。復合材料有限元方法的基本原理,在本質上與各向同性材料相同,只是離散方法和本構矩陣不同。復合材料有限元法中的離散化是雙重的,包括了對結構的離散和沿厚度方向的每一鋪層離散。這樣的離散處理,可以使每一層的力學性能、鋪層方向、以及其在層合板中的位置直接體現在整個復合材料結構的剛度矩陣中。

有限元分析軟件,均基于復合材料的宏觀有限元法,即把增強材料和基體復合在一起討論結構的宏觀力學行為,因此可以忽略復合材料的多相性導致的微觀力學行為。在宏觀有限元法中,以每一鋪層為分析單元。

8.2ANSYS復合材料仿真技術及其在航空領域應用

復合材料具有各向異性、耦合效應、層間剪切等特殊性質,因此復合材料結構的精確仿真,已成為現代航空結構的迫切需求。

許多CAE程序都可以進行復合材料的分析,但是大多程序并沒有提供完備的功能,使復合材料的精確仿真難以完成。如有些程序不提供非線性分析能力,有些不提供層間剪切應力的求解能力,有些不提供考慮材料失效破壞繼續計算能力等等。

ANSYS是一款著名的商業化大型通用有限元軟件,廣泛應用于航空航天領域,為飛機結構中的復合材料層合結構分析提供了完整精確的解決方案。

8.2.1復合材料的有限元模型建立

針對飛機中的梁、板、實體等復合材料層合結構,ANSYS提供一系列的特殊單元——層單元,以模擬各種復合材料。

圖4-8-1實體層合結構單元形式圖4-8-2 板殼層合結構單元形式

復合材料板殼

ANSYS提供的板殼層合單元,是二次高階單元,支持鋪層數最多達250層以上,支持塑性、大應變、大變形等各種非線性分析功能和算法。另外,還可以定義飛機結構中常見的蜂窩/泡沫夾層結構。同時支持節點偏置,使不同厚度板殼相協調。

因此很適用于飛機結構中,各種復合材料薄殼和中厚殼的復合材料板殼結構。

復合材料實體

ANSYS提供的實體層單元,支持二次高階單元,支持鋪層數最多達250層以上,支持各種非線性功能和算法。適用于飛機結構中的厚殼、實體及連接件的結構分析。

復合材料梁

ANSYS提供的層合梁?jiǎn)卧?則通過在截面上定義多層不同性質的材料,來模擬復合材料梁的層合結構。因此該類單元,適用于飛機結構中復合材料層合梁的整體分析。

若對梁翼緣與腹板的剪切應力、層間應力、局部屈曲失穩等更加關心,或腹板是正弦波型等特殊截面形式,則可使用板殼模型組成梁結構,以得出更精確具體的分析結果。

8.2.2復合材料的層合結構定義:

鋪層結構:對于每一鋪層定義材料性質、鋪層角、鋪層厚度。然后ANSYS通過由下到上的順序逐層疊加組合為復合材料層合結構。另外,也可以通過直接輸入材料本構矩陣來定義復合材料性質。

板殼和梁?jiǎn)卧孛嫘螤?利用截面形狀工具可定義矩形、I型、槽型等各種形式。ANSYS還可以定義各種函數曲線以模擬變厚度截面。

    8.2.3特殊層合結構的模擬

變厚度板殼鋪層切斷:將切斷的某鋪層厚度定義為零,即可模擬鋪層切斷前后的板殼實際形狀。(圖4-8-3上)

不同鋪層板殼的節點協調: ANSYS板殼層單元的節點均可偏置到任意位置,使不同鋪層數板殼的節點在中面或頂面、底面對齊。(圖4-8-3下)

    蜂窩/泡沫夾層結構:ANSYS通過板殼層單元來模擬夾層結構的特性,夾層面板和芯子可以是不同材料。(圖4-8-4)

板-梁-實體組合結構:ANSYS將實體、板殼與梁等不同類型單元通過MPC技術相聯系,不要求實體、板殼和梁?jiǎn)卧墓?jié)點必須重合并協調,結構的網格劃分變得輕松自如。

    8.2.4復合材料有限元模型的檢查:

復合材料結構模型建立后,可以將板殼和梁?jiǎn)卧@示為實際形狀,還可以通過圖形顯示和列表直觀地觀察鋪層厚度、鋪層角度和鋪層組合形式,方便模型的檢查及校對。(圖4-8-4)
8.2.5復合材料層合結構分析

ANSYS層單元支持各種靜強度剛度、非線性、穩定性、疲勞斷裂和振動特性等結構分析。完成分析后,可以圖形顯示或輸出每個鋪層及層間的應力和應變等結果(雖然一個單元包含許多鋪層),根據這些結果可以判斷結構是否失效破壞和滿足設計要求。

8.2.6復合材料失效準則

用戶可以采用ANSYS預定義的三種復合材料破壞準則來評價復合材料結構安全性。每種強度準則均可定義與溫度相關以考慮溫度影響。另外,用戶也可自定義最多達六種的失效準則,對特殊復合材料進行失效判斷。

最大應變失效準則和最大應力失效準則:ANSYS支持九個失效應變/應力。

Tsai-Wu(蔡-吳)失效準則:最為常用的復合材料失效準則。包含了更為全面的強度指標。 ANSYS預定義的Tsai-Wu準則允許有九個失效應力和三個附加的耦合系數。

8.2.7復合材料結構層間剪切應力

復合材料層合結構的層間抗剪強度,是結構的薄弱環節。層與層之間,幾乎完全依靠層間界面的樹脂基體承載,強度很低。而層間剪切應力一旦導致結構分層破壞,復合材料即可能提前失效。經典的層合板理論,各鋪層按平面應力狀態計算,不考慮層間應力。因而對復雜受力情況下的復合材料層合結構的分析,是不夠精確的。

ANSYS的層單元,利用各鋪層單元在厚度方向上疊加來模擬層合結構,每個鋪層即為一個單元,則單元之間的剪切應力完全可以計算得出,因而可以精確地求解層間應力。

8.2.8復合材料結構熱應力分析

復合材料熱膨脹系數的各向異性和鋪層方向的不對稱造成的耦合效應,使復合材料結構即使均勻升溫也會在結構內部產生熱應力。復合材料這一特性與普通均勻材料大為不同,因此復合材料結構的熱應力分析必須引起重視。

ANSYS的結構-熱耦合分析,可以對復合材料在熱環境下的熱膨脹應力和結構固化成形過程中100℃~200℃的溫差而引起的結構固化變形和殘余應力進行分析。

ANSYS程序中的材料性質、強度準則均可以定義為隨溫度變化,以此來引入溫度變化對結構物理性能的影響。

8.3復合材料結構屈曲失穩實例

8.3.1工程背景

飛機的復合材料結構中,板加筋結構形式最為常見,如壁板、隔框、翼盒等。通常,飛機的復合材料加筋板的厚度較薄,因此結構分析不僅僅是判斷材料的失效破壞和層間剪切破壞,還應該關注結構是否屈曲失穩而破壞。

    利用ANSYS對某復合材料加筋板(圖4-8-6)的屈曲特性進行分析,并確定結構的極限承載能力。該加筋板的筋與板之間并不垂直,夾角為7°。

復合材料板殼

ANSYS提供的板殼層合單元,是二次高階單元,支持鋪層數最多達250層以上,支持塑性、大應變、大變形等各種非線性分析功能和算法。另外,還可以定義飛機結構中常見的蜂窩/泡沫夾層結構。同時支持節點偏置,使不同厚度板殼相協調。

因此很適用于飛機結構中,各種復合材料薄殼和中厚殼的復合材料板殼結構。

復合材料實體

ANSYS提供的實體層單元,支持二次高階單元,支持鋪層數最多達250層以上,支持各種非線性功能和算法。適用于飛機結構中的厚殼、實體及連接件的結構分析。

復合材料梁

ANSYS提供的層合梁?jiǎn)卧?則通過在截面上定義多層不同性質的材料,來模擬復合材料梁的層合結構。因此該類單元,適用于飛機結構中復合材料層合梁的整體分析。

若對梁翼緣與腹板的剪切應力、層間應力、局部屈曲失穩等更加關心,或腹板是正弦波型等特殊截面形式,則可使用板殼模型組成梁結構,以得出更精確具體的分析結果。

8.2.2復合材料的層合結構定義:

鋪層結構:對于每一鋪層定義材料性質、鋪層角、鋪層厚度。然后ANSYS通過由下到上的順序逐層疊加組合為復合材料層合結構。另外,也可以通過直接輸入材料本構矩陣來定義復合材料性質。

板殼和梁?jiǎn)卧孛嫘螤?利用截面形狀工具可定義矩形、I型、槽型等各種形式。ANSYS還可以定義各種函數曲線以模擬變厚度截面。

    8.2.3特殊層合結構的模擬

變厚度板殼鋪層切斷:將切斷的某鋪層厚度定義為零,即可模擬鋪層切斷前后的板殼實際形狀。(圖4-8-3上)

不同鋪層板殼的節點協調: ANSYS板殼層單元的節點均可偏置到任意位置,使不同鋪層數板殼的節點在中面或頂面、底面對齊。(圖4-8-3下)

    蜂窩/泡沫夾層結構:ANSYS通過板殼層單元來模擬夾層結構的特性,夾層面板和芯子可以是不同材料。(圖4-8-4)

板-梁-實體組合結構:ANSYS將實體、板殼與梁等不同類型單元通過MPC技術相聯系,不要求實體、板殼和梁?jiǎn)卧墓?jié)點必須重合并協調,結構的網格劃分變得輕松自如。

    8.2.4復合材料有限元模型的檢查:

復合材料結構模型建立后,可以將板殼和梁?jiǎn)卧@示為實際形狀,還可以通過圖形顯示和列表直觀地觀察鋪層厚度、鋪層角度和鋪層組合形式,方便模型的檢查及校對。(圖4-8-4)
