搜索基于ABAQUS軟件的大直徑樁承載力-變形分析
2013-06-18 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
大直徑樁被廣泛用于大型橋梁、高層建筑等建筑物,一般設置在較好的持力層上,單樁承載力高,現場測試?yán)щy。
鑒于此,許多學者正致力于用數值模擬方法確定大直徑樁的承載力。采用的數值模擬方法包括有限單元、有限差分和離散元等。商業化有限元軟件的應用更促進了數值模擬方法在實際工程中的應用。本文采用大型有限元軟件ABAQUS,對大直徑樁的承載力-變形關系進行了的數值模擬分析。
2 土的彈塑性模型
Mohr-Coulomb模型
Mohr-Coulomb模型的屈服面在子午面內是一條雙曲線,在偏應力平面內則是六邊形,如圖1所示。

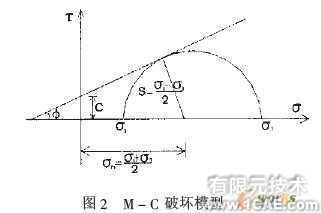

Mohr-Coulomb模型(以下簡稱為M-C模型)屈服準則假定當土體中任何點的剪應力達到某個值時破壞發生,考慮了正應力的最大主剪應力屈服理論,在σ~T坐標系中,其屈服或破壞線如圖2所示。
因此,M-C破壞準則為:
從圖2摩爾圓還可看出:
經變換可得到:
其中
c為土的內聚
Φ為土的摩擦角。
2.2 擴展Drucker-Prager模型
擴展Drucker-Prager模型(以下簡稱為D-P模型)在子午面上有三種形式,分別為:直線型、拋物線型、指數型,在偏應力平面上形狀一般為分段圓滑曲線,而且曲線間光滑連接,如圖1所示。
由于擴展D-P模型的參數無法直接獲得,因此,必須通過合理的換算將擴展D-P模型參數用c、Φ代替。
下面以擴展D-P模型屈服面在子午面上為
直線型時的三軸試驗結果為依據,分析其與M-C模型之間的關系。
將M-C模型屈服方程改寫為用主應力表達的形式:
此時直線型D-P模型的三軸拉伸試驗屈服準則控制方程為:
三軸壓縮試驗屈服準則控制方程為:
為了保證(4)、(5)、(6)式的一致性,各參數需滿足下述關系:
上式經變換可得到:
當K=1時,屈服面在偏應力平面內是米塞斯圓,此時,三軸拉伸和壓縮的屈服應力相同,為使屈服面保持外凸,擴展D-P模型中K應大于0.778,而當時Φ=22°,K值等于0.778,即要保持屈服面外凸需要:Φ≤22°。因此,1≥K≥0.778,即摩擦角Φ≤22°時擴展D-P模型可以逼近M-C模型。
2.3 兩種模型比較
M-C模型的優點是它既能反映土體的抗壓強度不同的S-D效應(Strength Difference Effect)與對靜水壓力的敏感性,而且簡單實用,土體參數c、 Φ可以通過各種不同的常規試驗測定。因此,在巖土力學和塑性理論中得到廣泛應用。但M-C模型也存在有不能反映中主應力σ2對土體屈服和破壞的影響以及屈服面有棱角,塑性應變?cè)隽坑?jì)算較難收斂的弊端。
D-P屈服準則同時考慮了中主應力σ2及靜水壓力對屈服與破壞的影響,且屈服面光滑沒有棱角,有利于塑性應變?cè)隽糠较虻拇_定和數值計算。綜合看來,D-P模型較適合于對土體單元進行建模,但其模型參數需從M-C模型中換算得到,因此應同時滿足其摩擦角的條件;當Φ>22°時,可以用M-C模型對土體建模分析。
3 樁-土接觸面
3.1 主從接觸面選擇
樁土相互作用過程中,一般模擬樁與土間的接觸行為多是引入接觸面單元,它是有限元計算中用以模擬接觸面變形的一種特殊單元。采用接觸面單元需要確定哪些點的位移連續,這不能精確模擬樁土接觸面在變形過程中的實際情況,有一定的缺陷。利用ABAQUS軟件提供的主從接觸面則能夠有效地解決該問題。

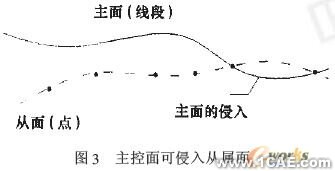

ABAQUS軟件在模擬樁" 土接觸時,在計算模型的樁和土體上建立表面,定出會相互接觸的一對表面,稱為接觸對,采用單純的主" 從接觸算法。這種算法是指在一個從屬面上(土表面)的節點不能侵入主控面( 樁表面)的某一部分,而并沒有對主控面做任何限制,它可以在從面的節點之間侵入從面,如圖3所示。為獲得最佳的模擬結果,樁土表面,即主從面的選擇必須遵守一些簡單的原則:(1)從面應該是網格劃分更精細的表面;(2)如果網格密度相近,從面應該取采用較軟材料的表面?；谶@樣的原則,在樁土相互作用計算中,將樁表面定為主接觸面,土表面定為從屬接觸面,如圖4所示。
3.2 摩擦模型
樁與土的接觸問題是一個高度非線性行為,處理其接觸問題時需要解決兩個問題:1. 確定樁" 土接觸區域以及接觸面間的接觸狀態;2. 其接觸面接觸行為的本構模型。
本文中樁土接觸模型采用庫侖摩擦模型,并用摩擦系數" 來表征在兩個表面間的摩擦行為。接觸面上的剪應力和滑移位移關系如圖5所示。
圖中實線部分為理想的摩擦行為,默認的摩擦系數為零,在表面拽力達到一個臨界剪應力Tmax前,切向運動一直保持為零,臨界剪應力取決于法向接觸壓力,即:
式中,μ為摩擦系數,P為兩接觸面間的接觸壓力。直到接觸面間的剪應力等于極限摩擦剪應力μP時接觸面才會發生相對滑動。
由于樁-土之間的摩擦行為并非理想的摩擦行為,因此,在樁土接觸模擬中,ABAQUS軟件使用了一個允許“彈性滑動”的摩擦公式,如圖5所示。“彈性滑動”是在粘結的樁土接觸面之間所發生的小量的相對運動。即在其滑移位移小于ωs時允許其接觸面間發生的小量位移,即:
從圖中可以看出,剪應力的發揮與摩擦系數、剪切剛度及法向應力相關。
4 算例分析
4.1 算例1

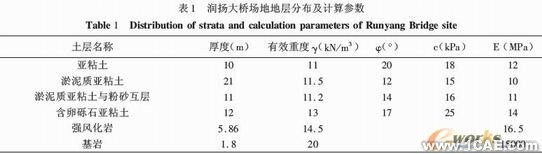

文獻用有限元模型對潤揚長江大橋中的大直徑嵌巖樁進行了計算,本文引用其試樁資料,運用擴展D-P及M-C彈塑性模型對其進行計算對比。該樁樁長L=61.66m,樁徑D=1.2m,樁身混凝土C30。在綜合試算及文獻后取12倍樁徑作為計算域側界的半徑,10倍樁徑作為計算域下界界限,根據文獻,取土體下界和側界均為固定邊界。場地的地層分布以及計算參數如表1所示。
根據表1提供的土工試驗資料可轉換得到擴展D-P模型的參數,再分別用擴展D-P模型和M-C模型對大直徑樁進行建模,計算模型見圖6,利用ABAQUS軟件,可得到圖7所示的單樁P-S曲線比較圖。
由圖7可以看出,在樁頂荷載較小時,M-C與擴展D-P兩種模型對大直徑樁模擬計算得出的結果與實測結果變化趨勢均較為吻合。但當樁頂荷載較大時,擴展D-P模型模擬得到的結果與實測結果相當吻合,而M-C模型的模擬結果與實測結果之間則差異較大,這也證實了當摩擦角Φ≤22°時,用擴展D-P模型模擬土體能得到較好計算結果的結論。
4.2 算例2

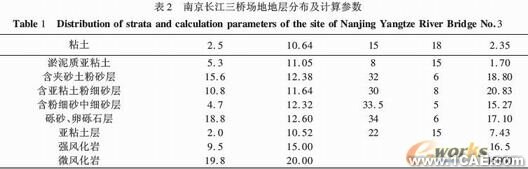

文獻對南京長江三橋橋底大直徑樁進行了承載性能試驗研究。場地的地層分布以及計算參數如表2所示,除上面厚度較小的兩層上覆土層摩擦角小于22°外,其余各層土摩擦角Φ均大于22°,不采用擴展D-P模型對土體建模。因此本文引用其試樁資料,運用M-C彈塑性模型對其中1號試樁進行計算對比。該樁樁長L=89m,樁徑D=2.0m。
計算建模同算例1,利用以上數據資料,通過計算,可以得到圖8所示的單樁P-S曲線比較圖。由單樁P-S曲線圖8可以看出,M-C模型對大直徑樁模擬計算得出的結果與實測結果變化趨勢也較為吻合。而且這也說明了當土層摩擦角時,用M-C模型對土體建模分析能得到較好的計算結果。
5 結論
(1)土體擴展D-P彈塑性模型在摩擦角Φ≤22°時能與M-C彈塑性模型匹配,從而可從M-C模型參數換算出擴展D-P模型的參數。
(2)利用ABAQUS軟件,對兩根大直徑樁試樁資料進行數值模擬,樁周土體分別采用擴展D-P彈塑性模型和M-C彈塑性模型,樁-土接觸面采用主從接觸面模型,對大直徑樁進行模擬計算,計算結果表明,該方法能較好地模擬出大直徑樁在豎向荷載作用下的荷載-沉降變化關系。
(3)當土體內摩擦角Φ≤22°時,擴展D-P模型能較好地逼近M-C模型;與M-C模型的計算結果相比,在大直徑樁荷載-沉降關系的數值模擬中,擴展D-P模型的計算結果更接近于實測的荷載-沉降曲線。
(4)當土體摩擦角Φ>22°時,為保證屈服面外凸,不能從M-C模型參數中換算得出擴展D-P模型計算參數。因此Φ>22°時,用M-C模型對土體建模,在大直徑樁荷載-沉降關系的數值模擬中取得了較好的模擬結果。
