疊層式注射模具設計與應用【下】【轉發】

2017-02-26 by:CAE仿真在線來源:互聯網

二.國內外疊層式注射模具的發展與應用

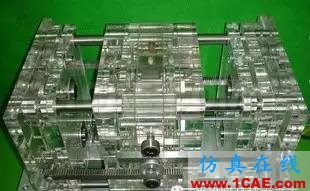

早在1940年12月,KNOWLESER就取得了疊層式模具的專利權。今天的疊層式注射模具,不僅比傳統的單層模具成本更低,而且增加了應用疊層式注射模具的靈活性。經過幾十年的研究與發展,疊層式注射模具經歷了冷流道雙層注射模具、熱流道雙層注射模具、3層或4層疊層式注射模具、直角進澆熱流道疊層式注射模具、旋轉疊層式注射模具等結構的發展變化。

1.國外疊層式注射模具的發展動態

國外疊層式注射模具技術起步較早,發展相對成熟,知名的疊層模具公司有Tradesco、Ferromatik Milacron、Foboha和Engel等。由于熱流道技術的應用在國外發展較快,所以熱流道疊層式注射模具技術在國外被廣泛使用。此外,發達國家在新型疊層式注射模具技術處于領先水平,最近發展起來的旋轉疊層式注射模具技術拓寬了疊層式注射模具的應用能力。

20世紀60-70年代,國外一些公司便開始研制疊層式注射模具。瑞士的Schottli公司最早開發出工業應用的疊層式注射模具。

1980年德國的Johnson T.便設計了一款冷流道雙層注射模具,該模具由動模部分、定模部分和中間部分組成,中間部分實際上就是延續了主流道并具有分流道和兩層各自型腔的型腔板,在動模和定模部分都設置有脫模機構,用機械、液壓或氣壓等方式來頂出塑件。

1989年D.Gener和Wiesbaden-Delkheim設計了一款熱流道雙層注射模具,它也由動模部分、定模部分和中間部分組成,中間部分由熱流道和向型腔供料的熱噴嘴以及制品的2個型腔板構成。

1991年Tradesco模具公司的Rozema H.設計了一款4層疊層式注射模具,該模具是在熱流道雙層注射模具的基礎上,延伸熱流道,并增加一套中間部分使成型層數擴展到4層,使生產率提高了4倍。

1992年日本的確井裕雄和山本國雄發明了一款熱噴嘴不對稱分布的熱流道疊層式注射模具,但合理的流道設計能夠控制模腔內的熔體達到流動平衡。

2.國內疊層式注射模具的發展動態

直到20世紀80年代末,疊層式注射模具技術才逐漸傳入我國模具行業,因此,我國疊層式注射模具技術起步較晚,生產中采用熱流道疊層式注射模具所占的比例較少,在設計和應用上與國外先進疊式模具技術存在一定的差距,甚至在一些技術領域(如旋轉疊式注射模具)仍處于空白。所以,面對激烈的市場競爭,我國必須盡快提高疊層式注射模具技術,在國際市場中掌握主動性,使企業立于不敗之地。

1990年,北京塑料十三廠的李書贊提出了一種采用側澆口進料的雙層型腔注射模具的結構設計,該模具比點澆口進料減少一個模具分型面,容易實現順序開模,但在成型較深型腔或需較大脫模力的塑件時不可靠。

1992年,常州輕工業學校的卜建新介紹了一種側澆口和點澆口并用的雙層型腔注射模具,上層型腔采用側澆口進料,下層型腔采用點澆口進料,利用限位拉鉤和限位拉板等實現順序分型,可成型不相同的塑件。

1995年,乙清設計一種特殊的雙層注射模具,其流道采用了兩級主流道形式,一級主流道頂部設有沉孔槽,動模板通過鏈條傳動,帶動定模部分的頂出板頂出塑件。它的缺點是需要將注塑機噴嘴延伸至模具的定模上注入主流道襯套,且澆注系統粗大。

1997年,李樹、揣成智把熱流道繞過中心從模具邊緣將塑料熔體傳送到流道板,設計了一款生產汽車門窗密封條的雙層熱流道注射模具,該模具在一個注射周期中能成型兩組塑件,每組含有前后左右4條密封條,兩輛汽車上使用的8條密封條即可一次成型出來。

1999年,浙江偉星集團的王曰興設計了一款高效哈夫式雙層注射模具,共用一對哈夫滑塊,模具結構簡單,制造成本較低,而型腔數增加1倍,注塑成型周期短,生產效率高。

2000年,馮孝中等人介紹了一種潛伏式澆口的白酒杯蓋雙層注射模具,可使各層塑件與流道凝料實現模內分離,且各層分型面可同時脫出,既簡化了模具結構,又降低了對分型距離的要求,而且易于實現自動化生產,但要求塑件留?？煽啃愿吆椭髁鞯酪r套為深陷式。

2003年,閻亞林和黃曉燕設計了一種直角進澆熱流道疊層式注射模具,該模具改變了進澆口的位置,進澆口改在中間部分,與開模方向成直角,需要直角式注塑機,但是省去了熱注道的延伸,減少了塑料熔體從注塑機噴嘴流向分流板的距離,簡化了結構設計。

2004年,陳劍玲、劉廷華等人又設計了一款CD包裝盒的熱流道疊層式模具,采用定距拉桿實現順序開模,結構緊湊,經濟性佳,并節省了人力,極大地提高了效率,保證了制品質量。

2007年,沈洪雷等人設計了一款光碟支架熱流道疊層模具,該模具采用雙層熱流道結構形式,利用齒輪、齒條及液壓缸來實現模具的順序開模和塑件的頂出,生產的塑件尺寸和外觀符合要求,生產效率大幅提高,生產成本和廢品率大大下降。

2008年,王振保等人將CAE技術應用到疊層式注射模具設計中,利用Moldflow分析軟件,通過對塑料填充、保壓和冷卻過程的模擬分析,對空調面板疊層式模具的成型過程進行動態模擬,分析了影響成型過程的主要因素,優化了工藝參數。

三.結論

采用疊層式注射模具,尤其是熱流道疊層式注射模具,可以充分發揮注塑機的能力,節省人力和設備資源,極大地提高生產效率。雖然疊層式注射模具在設計和加工方面成本較高,但是,如果能在以下幾個方面加以改進,則可以大幅度地降低模具成本,擴大其應用范圍:

1.完善疊層式注射模具的設計理論,縮短研發周期;

2.延長一些核心元件(如加熱元件、溫控元件等)的使用壽命;

3.使疊層式注射模具與普通的注射模塑設備配套;

4.借助CAD/CAE/CAM技術進行設計、分析與加工,實現模具結構最優化;

5.實現疊層式注射模具通用零件的標準化、商品化;

6.提高壓力傳遞能力,使其適于厚壁塑件的生產;
