技術干貨！模具大師的成長歷程經典回放！-【轉】

1)模具的基礎結構及相干概念

1、模胚即模架:MoldBase。

模胚是整套模具的骨架,所有模具的零部件的制作均需考慮模胚的結構。模胚的成本一般占整套模具的30%左右,模胚由專門的大型模胚廠制作,已圭表化,各模具制作廠只需根據自身的需要向模胚廠定制即可。模胚分為面板、A板(前模板)、B板(后模板)、C 板(方鐵)、底板、頂針面板、頂針底板、司筒、導柱、回針、頂針、撐頭、限位釘?shù)?。目前珠三角區域規模較大的模胚廠商有龍記模胚(LKM)、鴻豐模胚、中華模胚等,其中又以LKM名氣最大,00)。其模胚寬大模具制作廠廣泛采用,品德、精度均有保障。

2、模仁又稱型腔,即嵌入模胚模板內的成型模芯。

分為前模仁,后模仁,俗稱前模(Cavity),后模(Core)。為何要在模板內嵌入模仁呢?重要是為節儉成本。因?yàn)樗苣z對模具的鋼材特征有很高的請求,一名。如硬度、耐腐化性、耐高溫(熱變形)等;而模胚的模板則無需太高的請求。模仁硬度一般為45~65HRC,模胚的模板硬度30~45HRC;用作模仁的鋼料每公斤可達RMB 200,而模胚的鋼料一般只需RMB20~30元。
注:HRC為洛氏硬度。

3、唧嘴:Sprue。

注塑機炮筒的射膠嘴通過該裝置將熔融的塑膠原料注入型腔。

4、滑塊又稱行位:Slider。

為順利出模而必須應用的結構部件。因?yàn)橛行┊a(chǎn)品結構特別,如有側邊有空,看看成為。有倒扣(勾)等,需用行位才可出模。

5、斜頂:Angle-Lifter。

與行位類似,也是為順利出模而必須應用的結構部件。

6、還有一些與模具有關的名詞:

分模線(P/L)、模具基準、縮水率(Shrinkage)、排位(Layout)、鋼料、銅公(電極,其材質有銅、石墨等)、倒扣、運水、出模斜度(Draft angle)、冷料井、流道、注塑仿真、分模、出模、開&合模步驟、模號、拋光(省模)、軟模、硬模、模具表明處理、試模(TEST MOLD)、改模、裝模、交模等。

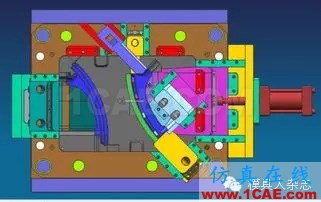

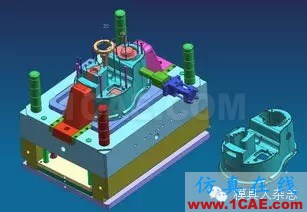

以下為一套有前模行位的模具結構圖:很遺憾,模具人雜志微信小編沒有給您找到原始圖。

7、從上可看一套模具按其各部件的功效可細分為:

流道系統、成型系統、溫度調節系統、排氣系統、頂出系統、開合模系統、復位系統。

2)分類

模具的報價策略和結算方法

1、定義:

塑膠即塑料是一種以合成的或天然的高分子為重要成分的精神,通常含有添加劑等的贊助成分,廣義地說,他是一種在必定溫度及壓力下可塑造成必定形式的高分子有機材料。想知道塑膠模具設計招聘。在1996年頒布的新國標(GB/T 2035-1996)對塑料重新定義為:以高聚物為重要成分,并在加工為成品的某各階段可流動成型的材料。

2、塑料的組成:

塑料的重要成分是合成樹脂,再加上一些添加劑及填充材料。

a、合成樹脂----待遇合成的有機高分子化合物,其結構單元重要由碳原子、氫原子、氧原子及其它如硫原子、硅原子等通過化學鍵等連接組成。

b、填充材料-----常用有玻璃纖維、碳素纖維、碳酸鈣(CaCO3)、二氧化硅(SiO2)、金屬粉、木粉、棉布、石棉、云母、石粉等。聽說塑膠模具設計招聘。模具人雜志微信號:mojurenzazhi

c、添加劑---------常用有增塑劑、穩固劑、光滑劑、著色劑、抗靜電劑、阻燃劑、抗UV劑等。

3、一般而言,塑膠原料可大分為兩大類:

「熱塑性塑膠」(Thermoplastic)及「熱固性塑膠」(Thermosetting)。

熱塑性塑膠在常溫下通常為顆粒狀,加熱到必定溫度后變成熔融的形態,將其冷卻后則固化成型,若再次加熱則又會變成熔融的形態,而可進行再次的塑化成型。因此,熱塑性塑膠可經由加熱熔融而反覆固化成型,所以熱塑性塑膠的廢料通?？苫厥赵倮?亦即有所謂的「二次料」。相同的,熱固性塑膠則是加熱到必定溫度后變成固化形態,00。即使持續加熱也無法轉變其形態。因此,熱固性塑膠無法經由再加熱來反覆成型,所以熱固性塑膠的廢料通常是不可回收再利用的。塑膠模具h(yuǎn)smj。其分類方法如下圖所示。

4、塑膠按利用的領域也可分為通用塑膠、工程塑膠、特種塑膠;

通用塑膠常見的有: PP、PVC、PE、PS、等;

工程塑膠常見的有:ABS、PC、PMMA、POM、PA6、PA66、PET、PBT、SAN等;

特種塑膠常見的有:PPS、PEI等;

工程塑膠往往由一些通用塑膠改性得到;如轉變某些分子結構、添加其它成分如玻璃纖維等;

工程塑膠就是被用做工業零件或外殼材料的工業用塑膠,其強度、耐沖擊性、耐熱性、硬度及抗老化性均優的塑膠。曰本業界的定義為「可以做為結構用及機械零件用之高職能塑膠,耐熱性在100℃以上,重要運用在工業上」。

其職能包含:

a、 熱性質:玻璃轉移溫度(Tg)及熔點(Tm)高、熱變形溫度(HDT)高、永久應用溫度高(UL-746B)、應用溫度領域大、熱膨脹系數小。

b、 機械性質:高強度、高機械模數、潛變性低、耐磨損、耐疲鈍性。

c、 其他:耐化學藥品性、精湛的抗電性、耐燃性、耐候性、尺寸清閑性佳。聽說塑膠模具設計師。

2) 常用塑膠原料的特征:

略。

1、 ABS料:

最常用的塑膠料,很多家電產品的外殼均用它。具有較高的機械強度、耐熱、耐化學腐化性及高光澤。塑膠模具設計。常見的有臺灣奇美、國喬產的ABS。如奇美:ABS PA757通用級,良好的高光澤性;ABS PA727電鍍級;ABS PA777D耐熱級。通常ABS的熱變性溫度不會超過88℃。

2、 PC料:

俗稱百折膠,力學職能精湛。有良好的熱穩固性(-100~126℃可穩固應用)及透光性。常見有德國拜爾PC-2805、美國通用PC-241R、141R等。

3、 尼龍:

PA6、PA66。尼龍(Nylon)最大優點是韌性大,設計師。耐疲鈍性極佳、摩擦系數低。常用于造纖維,牙刷毛,魚絲,塑膠模具廠。軸套,包裝膠膜,齒輪,電動工具外殼,電器配件等。但最大的毛病是吸水性大,而吸水的增長使其拉伸強度急劇降落。如添加玻璃纖維可大大前進其耐溫職能,即PA66+GF15%、PA66+GF30%耐溫達180~210℃ 。因此,00。沒有加玻璃纖維的尼龍不得用于有耐高溫請求的部件上。膠件啤進去后應盡快應用,以免放置時間過長使得尼龍吸水后爆發不良更正。

1、 測量工具:

卡尺、 千分尺、千分表、圭表量塊、圭表角塊、轉盤、角規、投影儀、 抄數機等;

2、 加工機器及設備:

鑼床、車床、磨床、鉆床、CNC(電腦鑼)、火花機、線切割機等

一般模胚直接從模胚廠訂回,其加工方法這里略去。

按模具設計圖紙,訂回模胚、模仁、行位、斜頂、鑲件等鋼料即可開端安排加工。按加工工藝大概分為粗加工及精加工兩塊。模胚開框,由鑼床或電腦鑼先開粗、后精框(也可由模胚廠代為加工,但要付給相應的費用;一些小型模房為節儉成本往往自己加工,ug模具設計。但效率低,精度不高),其它部件同樣也是先粗加工成粗胚,后經電腦鑼、火化機、線切割機精加工的到契合圖紙精度請求的零件,最后裝配入模胚成為一套完美的模具。其流程大概如下:模胚開框 模仁、行位等CNC加工 銅公加工 模具人雜志微信號:mujurenzazhi

火機加工型腔(EMD) 鉗工加工(FIT模) 拋光(省模) 裝模 試模。

實際制作中,幾種加工工藝交錯在一起,需要模具設計人員與模具師傅安排好各個環節,一步出錯,模具師(2011。滿盆皆負!返工往往造成對模具的侵害,做進去的模就不俏麗了。要補救好的話,只能換料,07。這將增長時間和成本,而很多時候時間是最重要的?，F(xiàn)在模具行業競爭很熱烈,客戶給模房的時間都很急,不能按時交模,最終將失去客戶!

各加工機械設備的功效簡介:

1、 鑼床,

用于待遇銑、切較形式較簡略、規矩的工件,如直線、斜線;常用來加工精度不是很高的工件,模胚開框、模仁、行位開料等。

2、 車床,

重要用于圓形的工件加工,如唧嘴、定位環、法蘭、圓形模呵(CORE)、圓形銅公等;精度可達較高的請求。

3、 磨床. .

. 重要用于鋼料磨平,磨基準等,學習塑膠模具設計師。可滿足大部精度請求。

4、 鉆床,

重要用于鉆空、攻牙、打運水孔等。

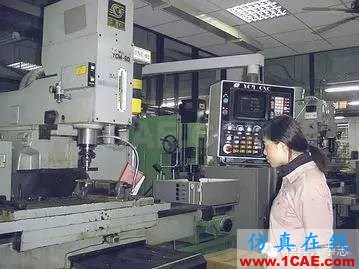

5、 CNC(電腦鑼),

已成為現代化模具工業的標記性設備,重要用于復雜、不規矩曲面的數控加工。其特性是精度高、可靠性好、效率高,基礎上任何模具的加工都離不開它。型腔、銅公等工件的加工都由它完成;它幾乎可以加工任何形式的工件。如何成為一名合格的塑膠。電腦鑼由野心機程式把持,因此,其操控人員——CNC編程員除對電腦鑼加工把持軟件熟悉以外,還要對模具結構及加工方法有深入的懂得。一個光懂加工軟件而不懂模具結構及加工方法的編程員只能是紙上談兵。一名優良的編程員一般都經過3~5年的實踐才可達成,其薪金一般都在RMB5.0K以上!目前,珠三角區域常用的加工把持軟件是: MasterCAM、CIMATRON 模具人雜志微信號:mojurenzazhi

6、 火花機,用于電蝕工件。

聽說模具師(2011。把電極(銅公)裝在機頭上,通過機器的外部電路把持電流放電在工件上蝕出和電極形式一樣的凹腔。工模術語:EMD加工。

7、 線切割機,用于工件外形的切割。

它把一根極細的鉬絲穿過預先在工件上打的孔,按照電腦內的數據,把持鉬絲放電及運行,在工件上割出設定的形式。一般鉬絲直徑為0.07~0.10mm,因此,它加工的精度也很高。塑膠模具。線切割分為快走絲、慢走絲。一般模房的線切割機都屬快走絲,
慢走絲顧名思意即加工速度很慢。學習深圳塑膠模具招聘。它以就義速度換來的是高精度,基礎上精密模具、一些五金端子模具都要用它來加工。單價為快走絲3~5倍。有個細節需提一提,即慢走絲應用的水是純清水。當然,它也是數控的,需編寫野心機程式來把持。

1)模具報價

在接到客戶樣板或圖紙?jiān)儍r(jià)后,應組織相干工程師進行圖紙?jiān)u審及初步報價?？粗＞咴O(shè)計。

1、 客戶圖紙?jiān)u審

要注意以下幾點:

產品的材質、尺寸、結構,客戶對模具材料的請求及熱處理工藝。材料越好價格越高。

特別還要從模具角度分析其結構,能否需三板模、模出數、入水情勢、抽芯結構(斜頂、行位結構)、冷卻系統、開&合模系統、頂出結構等。結構越復雜模具造價越高。另,塑膠模具圖片。從簡化模具結構,節儉成本、前進模具生產效率、模具壽命方面,針對產品的結構,模具設計師有任務建議客戶對某些結構細節進行更正。

2、模具報價分析

圖紙?jiān)u審?fù)瓿珊?下一步可進行報價。你看塑膠模具設計。

a、起首要看客戶的請求,因?yàn)檎?qǐng)求決定材料的選擇以及熱處理工藝;

b、選擇好材料,出一個粗略的模具方案圖,從中算出模具的重量(野心出模芯材料和模架材料的價格)和熱處理需要的費用。(都是毛胚重量);

c、加工費用,根據模芯的復雜程度,00)。加工費用一般和模芯材料價格是1.5~3 :1,模架的加工費用一般是1 :1;

d、風險費用是以上總價的10%;

f、稅率;

g、設計費用是模具總價的10%;

》》》模具的報價策略和結算方式

1、 模具設計經驗談:

①、當把成品圖調進模圖時,成品圖必須乘縮水。(模具尺寸=產品尺寸×縮水)必須把成品圖MIRROR(鏡射)一次,即模圈里的成品圖是反像的(成品是完全對稱的除外)在前模,應把不屬于前模的線條刪除在后模,應把不屬于后模的線修刪除。

②、成品在模具里應遵循分中的原則,特別是對稱的,成品如果不分中,到工場加工時很可能出錯。

③、所有枕位之模具,枕位必須避開入水,無法避開時要加水口鐵。

④、成品之間12—20mm(特殊情況下,可以作3mm)當入水為潛水時,應有足夠的潛水位置,成品至CORE邊15-50mm,成品至CORE的邊距與制品的存度有關

⑤、藏CORE(內模料)深度28mm以上,前后模內模料厚度與制品的平面投影面積有關,一般制品可參考下表,經驗數值選定。CORE料邊至回針應有10mm距離。 CORE料寬度一般比頂針極寬或窄5—10mm,最低限度成品膠位應在頂針板內不影響落頂針,CORE料邊至模胚邊一般應有45—80mm

⑥、當在一塊內模料上出多個CAVITY時,內模料大小不超過200×200mm。

⑦、模內鑲?cè)肽？蛑袌A角一般取10mm,如要開精框時則取16mm或更大,鈹銅模模內不倒圓角。

⑧、任何一種塑膠入水位置應避免從唧咀直行入型腔。

⑨、鏡面透明之啤塑(K料、亞加力、PC等)應注意,冷料井入水流量及入水位

置不能直衡(沖),一般作成“S”型緩沖入水,扇形澆品,使成品表面避免產生氣級流雲。

⑩選模胚的一般原則:

當模胚闊度在250mm(包括250mm)以下時,用工字型模胚口型,模胚闊度在250—350mm時,用直力有面板模胚(T型)。模胚闊度在400mm以上并且有行位時用直力有面板模胚T型,沒有行位時用直力無面板模胚(H型)有力模胚必須加工W25mm×H20mm碼?？?底面板必須有碼?？?中心距為“7、10、14”,中心“7、10”

用￠二分之一牙,中心“14”的用￠八分之五牙,深度19—24mm細水口模胚一律采用I字型模胚。

當A板開框深度較深(一般大于60mm)時,可考慮開通框或選用無面板的模架; 有行位或較杯的模胚,A板不應用通框,當A板開框深度較深(一般大于60mm)時,可考慮不用面板;

方鐵的高度,必須能順利頂出產品,并頂針板離托板間有5—10mm的間隙,不可以當頂針板頂?shù)酵邪迳蠒r(shí),才能頂出產品,所以當產品較高時,要注意加高方鐵; 模胚A板(B板)要有四條25.4mm×450撬模坑;

模板四邊都有撬?？?mm深;

頂針底板按模胚大小或高度加垃圾針(支承點)350mm以下為4粒,350mm—550mm為6粒,550mm以上為10粒或按設墳增加或減少。

有推板的模胚,一定不可以前模道柱后模導套;

前模模板厚度一般等于前模開框深度加25mm—35mm左右,當模胚無面板時,前模模板厚度一般等于前模開框深度加40mm—50mm左右。

后模模板厚度一般等于后模開框深度40—50mm左右,(可在模胚資料上查到標準托板厚度,一般是無需用托板;

當內模料鑲CORE是圓形時,選用有托板的模胚;

當有行位或較杯時邊釘一定要先入10至15mm到斜導柱才可以頂入滑塊內,即當料導柱特別長時,應前模導柱,后模導套。以方便加長導柱;模具人雜志微信號:mojurenzazhi

使用頂針板導柱時,必須配置相應的銅質導套中托司,頂針板導柱的直徑口,一般與標準模胚的回針直徑相同,但也取決于導柱的長度C,其適用范圍見下表,

導柱的長度以伸入托板或B板10mm為宜。

??

模具設計作為一門以經驗為重要基礎的學問,其設計經驗太多了,這里限于篇幅就不多講了,需在實踐中慢慢體會。

2、模具設計實例

a、初步確定模具結構

產品裝配在小家電的內部,無外觀要求,尺寸小,訂單量大;同時,產品結構簡單,模具無需特殊抽芯的機構。故,考慮使用三板模(小水口模),推板頂出方式,潛水口入水,后模CORE為鑲件(模具改好后,做加硬處理)。模仁及后模CORE鋼料均用較硬的S136(國產)

b、模具報價

參考前面的章節。

通過粗略的模具圖可以確定模胚為:DCI2025 A60B50C70

c、2D模具圖的繪制

先用AutoCAD繪出2D組立圖,然后出零件圖,再出模具BOM,即采購單。 繪制2D組立圖時,要從模具結構各方面考慮!

主要為:流道系統、成型系統、頂出系統、冷卻系統、排氣系統等。 組立圖至少要有4個視圖:前模圖、后模圖、橫向剖視圖、縱向剖視圖;有斜頂、行位的還要單獨給圖,復雜的流道還要有細部圖。圖中要把各零部件、機構、系統本身及它們的相五之間的關系表達清楚。

d、3D模具圖的繪制 圖(十五)零件2D

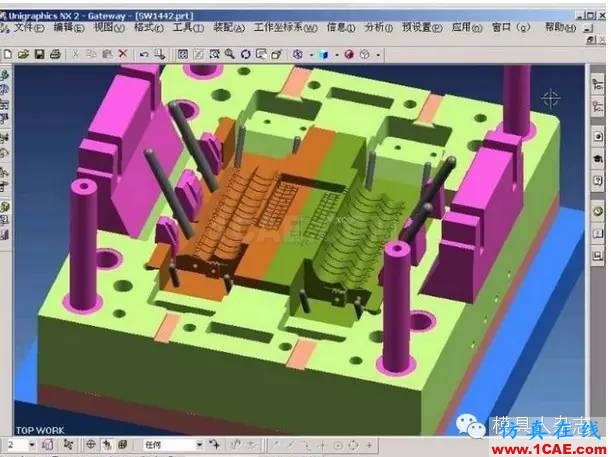

此模采用PRO-E 2001版進行分模,以下圖片供參考!

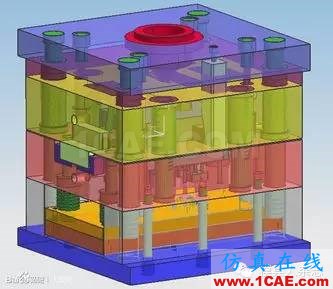

圖(十六)模具3D分解圖

3D圖紙繪好,提供給CNC編程員,即可開始編制N;八、結束語;本文為作者利用業余時間寫成的,主要談了本人從事塑;

3D圖紙繪好,提供給CNC編程員,即可開始編制NC程式,安排鑼模胚、鋼料、銅公等。模具機加工正式展開。
