PC/ABS的應用非常廣泛,汽車內外飾零件,大家家中的液晶電視面框,智能手機的外殼,筆記本電腦的上下蓋等等。而其中多數產品的結構中都含有螺絲柱,卡扣的設計;另外,像一些二次加工工藝如噴漆,電鍍,涂抹膠水等,這些結構和后加工工藝都可能誘發PC/ABS合金材料出現內應力開裂的現象,導致次品率很高。

為什么會有應力產生?這是由于材料的結構決定材料的性能。PC/ABS在成型時,分子鏈被迫取向,但是由于分子鏈上含有苯環,所以解取向比較困難,而在成型后,被取向的分子鏈有恢復自然狀態的趨勢,但是由于整個分子鏈已經被凍結,從而造成制品存在殘留應力。

那如何分析PC/ABS的殘余應力呢,讓小編教大家?guī)渍蟹治鯬C/ABS殘余應力的手段:

溶劑浸泡法

1、將做好帶有螺絲槽或柱的PC/ABS制件浸泡于冰醋酸中,持續30s或更長時間,取出后檢查外觀,如有細小致密的裂紋,說明此處有內應力存在,裂紋越多,則說明內應力越大;

2、異丙醇與丙酮3:1的比例混合,加入紅色染料,著色均一的說明內應力較小,不容易著色的部位應力較大,需要注意

Moldflow模流分析模擬法

通過模流分析軟件,分析出速度/壓力切換時的壓力分布情況,壓力越高的,參與的應力也就越大。

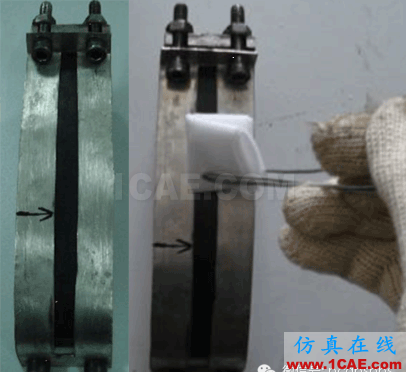

四分之一橢圓應力分析法

選用四分之一橢圓夾具,試片盡量居中放置,將溶劑均勻涂覆在試片上,同一種原料試片最好做3-5組,涂覆完成后靜止存放,(環境要求23℃,50%RH),觀察試片裂紋情況,裂紋越多,殘余應力越大。

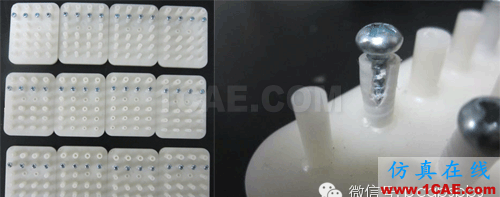

螺絲孔實驗法

采用合適Size的螺絲進行攻螺絲實驗,螺絲上可以涂覆一些常用的工業用黃油,必要的時候可以將攻好的螺絲放入高溫環境,加速應力釋放,出現開裂或者裂紋的說明參與應力大。

教你如何分析PC/ABS殘余應力moldflow結果圖片3

應力開裂是影響塑料制品質量的主要因素,為了提高產品質量,必須根據實際情況,在正確分析應力產生開裂的基礎上,采取有效措施和手段,減小和避免產品內應力對制品的影響。
