[?] Moldflow PlasticsXpert 注塑工藝控制系統

2016-11-14 by:CAE仿真在線來源:互聯網

Moldflow Plastics Xpert(MPX)是一種高級注塑控制解決方案,用于自動設置、優化和監控注塑機的成形工藝窗口。MPX與其他控制系統不同的是,它能應用MPA和MPI軟件來初始化工藝參數。MPX能直接控制注塑機并能做出相應的工藝參數調整。

現在試模工程師可以用一種系統化的方法來設置工藝參數,利用自動的DOE(設計經驗)來確定一個充分的成形工藝窗口。當批量生產時,工藝參數失控系統會自動調整工藝參數。

工藝設置

允許用戶以系統化的方法在注塑速度控制階段和壓力控制階段來調整工藝參數,去除產品的質量缺隙。這一階段的目的是得到一系列參數從而達到生產一個好的產品。

[?] Moldflow PlasticsXpert 注塑工藝控制系統moldflow培訓的效果圖片1

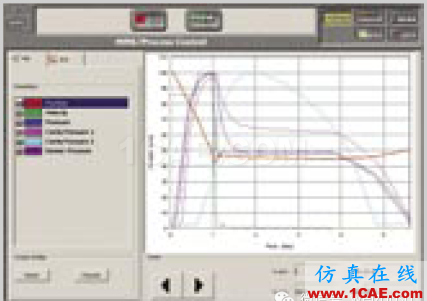

壓力階段工藝設置

[?] Moldflow PlasticsXpert 注塑工藝控制系統moldflow培訓的效果圖片2

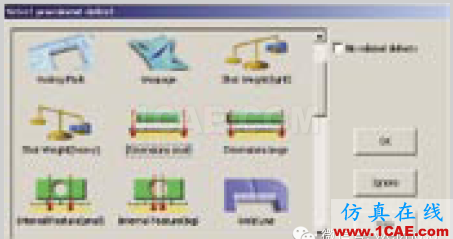

壓力階段質量缺隙

工藝優化

允許用戶非常方便地運行自動化設計經驗(DOE)以確定一個充分的成形窗口,這個成形窗口能補償一般的工藝參數的變化,以保證合格的產品能被批量生產出來。

工藝控制

用于維護工藝優化階段的參數,從而減少不良品、提高產品質量、提高注塑機的生產效率。當注塑參數失控的話,系統會自動調整工藝參數并能產生一個報警信號或是控制機械手取出不良品。

工藝控制

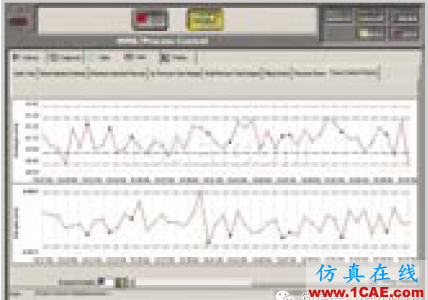

SPC工藝控制

[?] Moldflow PlasticsXpert 注塑工藝控制系統moldflow結果圖片6

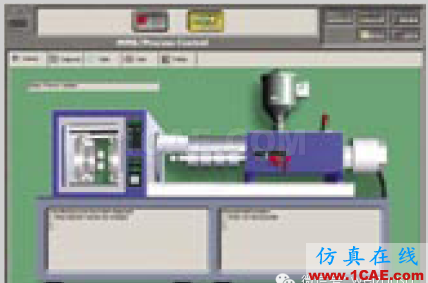

工藝控制顧問

[?] Moldflow PlasticsXpert 注塑工藝控制系統moldflow結果圖片7

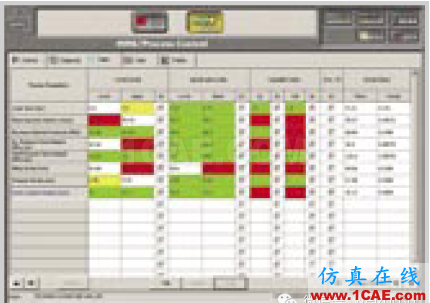

工藝控制跟蹤

使用方便

不像其它產品,MPX非常簡單易用,用戶也無需特別的經驗,所以MPX系統可以很快在用戶企業中培訓和實施。系統還提供一個虛擬的注塑機,于是用戶可以在不連接實際的注塑機的基礎上去熟悉系統的功能。

智能化的設置

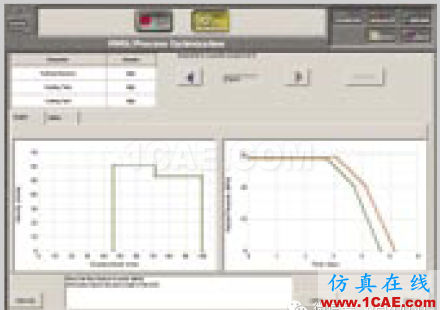

利用MPX用戶可以減少生產工藝參數的設定時間,這一過程可以通過分析和模擬數據來建立,而不是發現問題后再改工藝參數。MPX可以從MPA和 MPI的分析結果來產生注塑機的流動和保壓曲線。

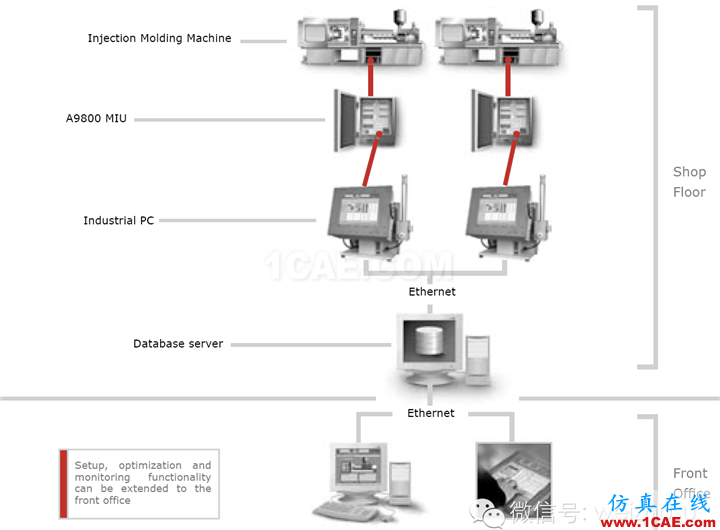

系統配置
