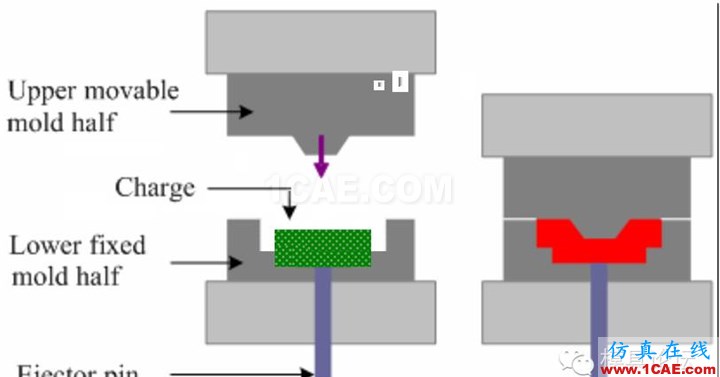

模流分析：Moldflow功能模組介紹（第二部分）

2016-11-08 by:CAE仿真在線來源:互聯網

結晶分析Crystallization

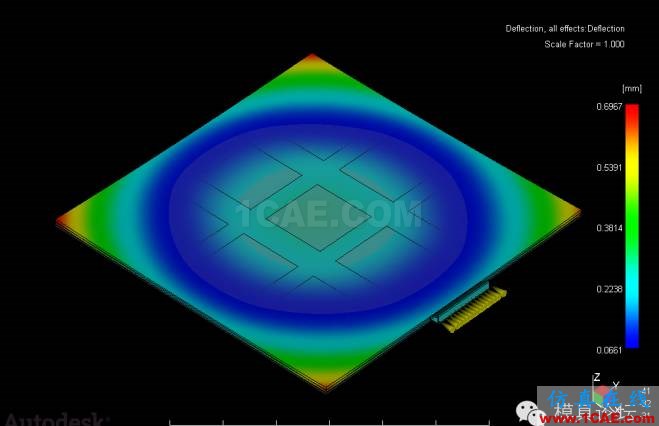

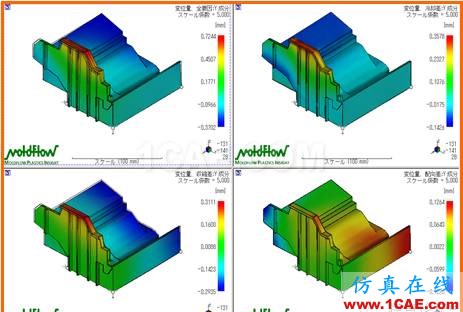

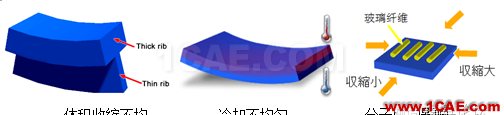

產品變形分析Warp產品功能

1、分析產品最終的變形形狀;

2、可實時測量各關鍵位置的變形量;

3、可獲得關鍵位置的實際縮水率。

特點及優勢

1、測量并顯示任意向量方向的變形量;

2、獨立顯示出各因素所導致的變形量;

3、可考慮模具熱膨脹對變形的影響;

4、可獨立銳角效應所引起的變形。

為客戶帶來的價值

1、預先了解設計是否滿足產品的尺寸要求;獲得導致變形主要原因;驗證改善方式對變形的影響情況;找出最有效的改善方案;

2、減少后期修正的時間和成本。

模流分析：Moldflow功能模組介紹（第二部分）moldflow培訓的效果圖片3

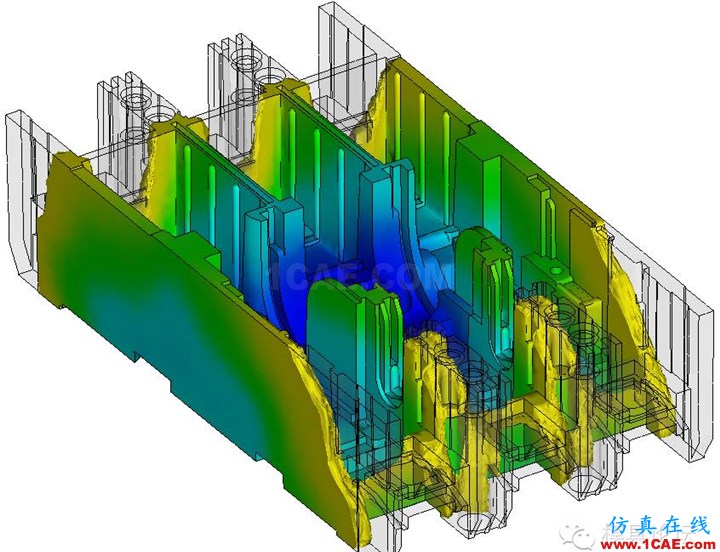

與結構分析集成Simulation Mechanical產品功能

可將Moldflow分析所獲得的殘留應力分布、熔接線位置、玻纖及分子取向、變形后的產品形狀、密度分布等信息導入到Simulation Mechanical或其他結構分析軟等體中做進一步的產品強度分析

特點及優勢

1、可獲得材料的各向異性分布資料

2、可評估熔接線對產品強度的影響

3、可評估裝配體中產品變形對載荷分布的影響。

為客戶帶來的價值

可避免原有的等方性材料假設所帶來的分析誤差,可準確評估產品的結構薄弱位置,并找到相應改善方案。

雙色或嵌入成型分析Overmolding產品功能

1、分析雙色或嵌入成型的成型品質;

2、評估最終產品的變形情況。

特點及優勢

1、嵌件可以是金屬或塑料;

2、可設置嵌件的初始溫度,機械和熱性能;

3、可自動對裝配體模型進行分析前處理;

4、自動匹配接觸面的網格,保證分析精度;

5、可顯示重熔融區域及其溫度變化情況。

為客戶帶來的價值

預先確認嵌件對變形的影響程度;獲取準確的模具縮水率分布。減少模具的修正次數。

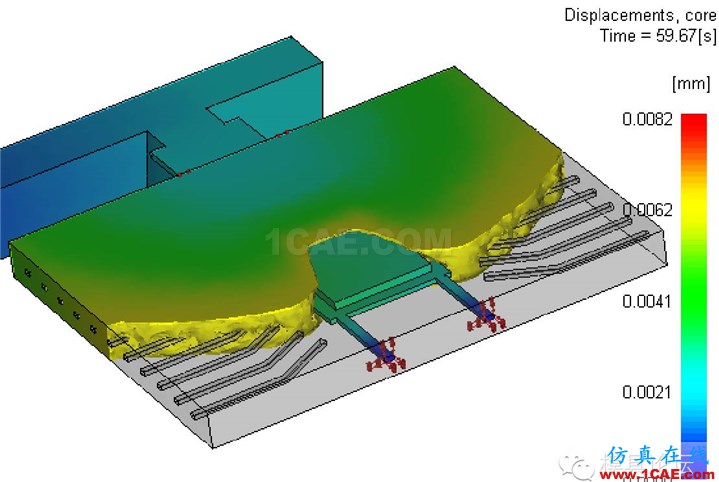

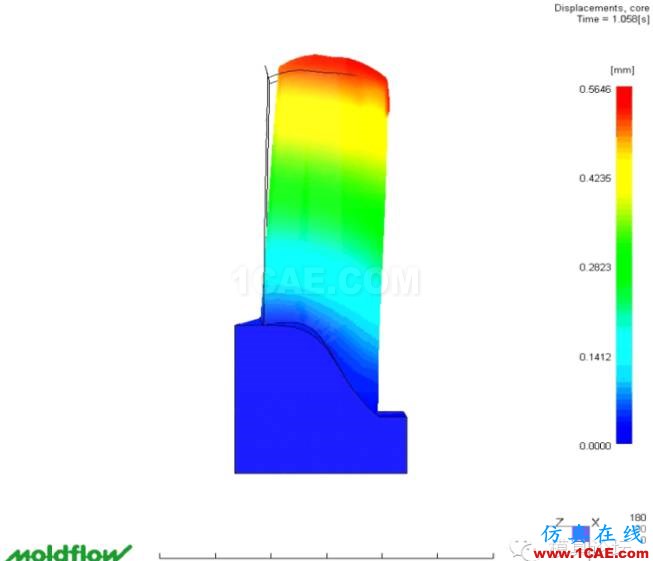

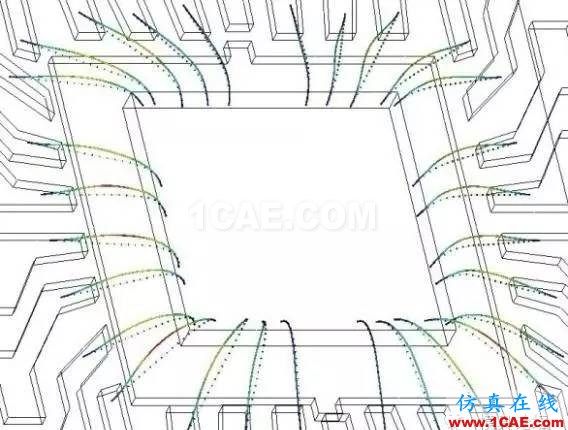

模心偏移分析Core Shift產品功能

1、分析模具模心或嵌件在注塑過程中因受到射出壓力而導致的變形(偏移);

2、模心的偏移所導致的產品壁厚變化將實時的改變產品的充填樣式,以及最終的變形情況。

特點及優勢

1、可顯示產品壁厚的改變情況;

2、可計算模心所承受的應力。

為客戶帶來的價值

對于強度較弱的模具型芯或嵌件,可提前判斷其是否有斷裂的可能性,以及對產品成型性的影響情況。

模流分析：Moldflow功能模組介紹（第二部分）moldflow培訓的效果圖片4

模流分析：Moldflow功能模組介紹（第二部分）moldflow注塑分析圖片5

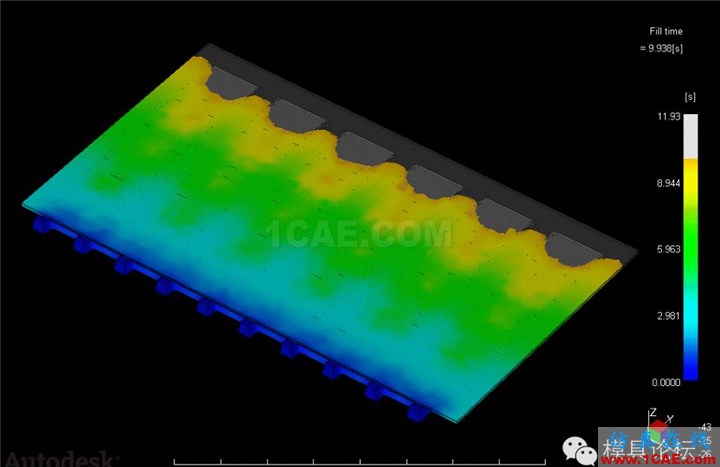

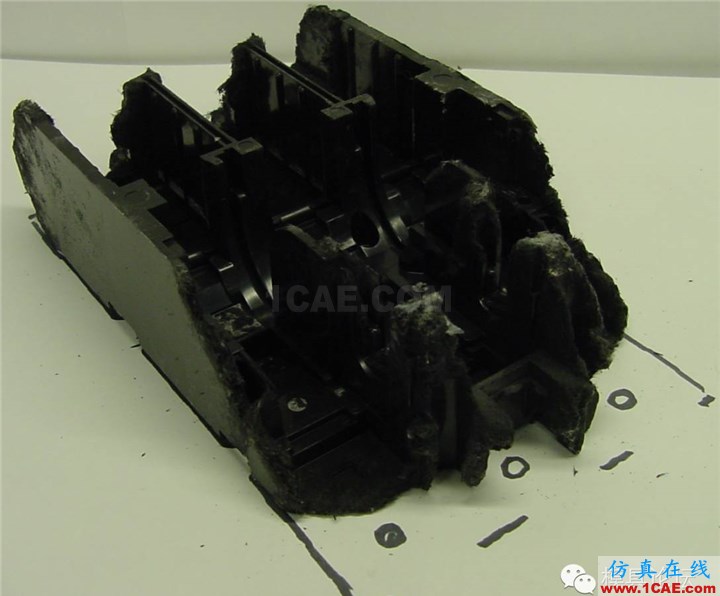

氣體輔助成型分析Gas Injection Molding產品功能

1、分析氣體在產品或氣道中的穿透情況;

2、分析氣體掏空后產品的壁厚分布;

3、分析氣體掏空后產品的收縮及變形。

特點及優勢

1、支持中間面及3D網格的分析;

2、獨有的氣體二次滲透分析功能;

3、支持多點氣針壓力控制;

4、獨有的氣輔產品的變形分析功能。

為客戶帶來的價值

幫助客戶評估進氣口的設計以及氣道設計的合理性,預測最終的氣體穿透效果;減少實際試模所必須的樣品切割檢查。并優化氣輔工藝。

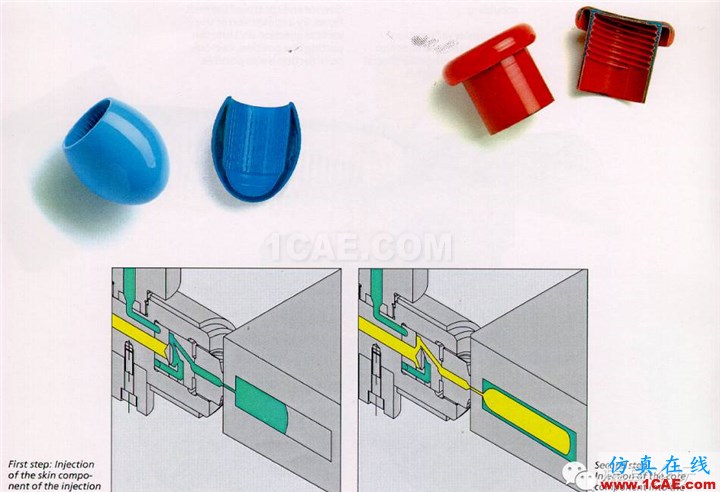

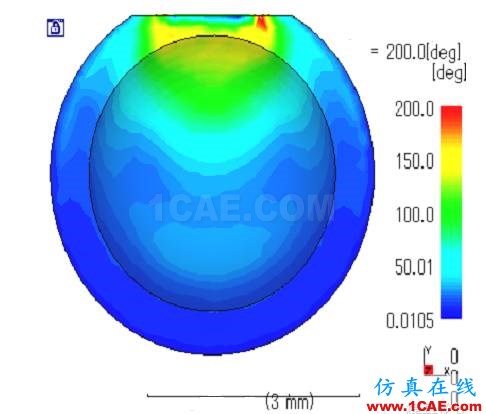

共射出成型Co-Injection

1、使用回收料作為核心料;

2、使用硬質皮層/發泡核心料(減少重量及殘留應力);

3、使用硬/軟樹脂分別作為皮層料及核心料(機械性質的改良);

4、使用傳導性樹脂作為皮層料或核心料(電磁波屏障);

5、使用高表面質量樹脂作為皮層料;

6、大理石效應。

模流分析：Moldflow功能模組介紹（第二部分）moldflow注塑分析圖片6

雙料管射出Bi-injection Molding

1、雙料射出過程的模擬;

2、兩種不同的塑料;

3、要求有精準的時間控制。

微發泡成型MuCell

MuCell制程利用N2或CO2以超臨界狀態注入料管中,藉由擴散性佳的超臨界流體擴散效應及螺桿混煉,超臨界流體與熔融塑料混合成均勻,混體在射出過程中因瞬間高壓降導致超臨界流體在模內成核長成均勻微細氣泡,塑料經模具冷卻固化將氣泡包于塑料內,達到微發泡的效果。

微細發泡射出成型優點

1、降低鎖模壓力 (~40%);

2、降低射出壓力(~30%);

3、降低熔膠溫度 ;

4、可以減少保壓的過程及時間;

5、降低冷卻時間(~20%);

6、可以縮短成型周期(~20%-50%);

7、可以減少產品重量;

8、避免收縮翹曲。

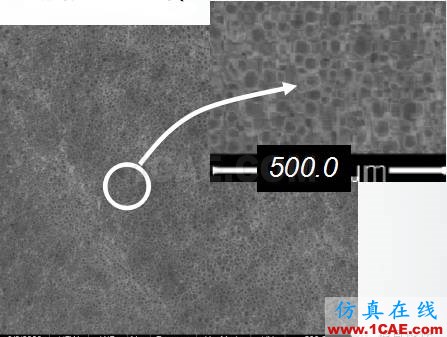

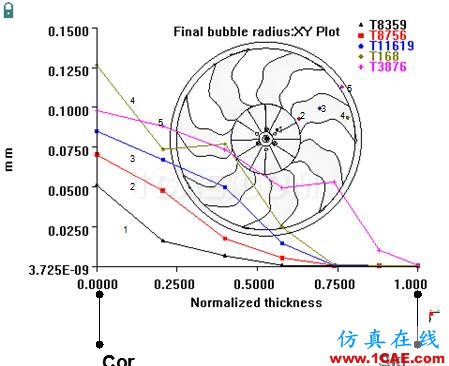

氣泡分布&氣泡壓力
