澆口是注塑成型模具的澆注系統中連接流道和型腔的熔體通道。注塑件的質量在很大程度上取決于模具的結構設計,澆口數量和位置是模具結構設計的重要參數,因此,澆口設計對注塑件質量的影響尤為重要。注塑模澆口位置的設定決定了聚合物的流動方向和流動平衡性,產品質量可以通過澆口位置的優化得到顯著提高,不合理的澆口位置常常造成熔體充填不均,引起過保壓、剪切應力高、熔接線性質差和翹曲等一系列缺陷…。澆口數量對注射壓力和熔接線有很大的影響,澆口數量較多,熔體在型腔中流動的流程較短,所需注射壓力較低,但可能會使熔接線的數目增多,反之澆口數量較少,熔接線的數目可能會減少,但流程較長,所需的注射壓力較高,制品的殘余應力也相應增高,還可能會導致注塑件產生翹曲變形。
對于大型注塑件利用傳統的設計方法,其試模過程復雜,時間很長且難于確定澆口的數量和位置。運用Moldflow軟件進行流動模擬分析,可以得到最佳的澆口數量與位置,減少試模修模次數,縮短生產周期,降低生產成本。
1 有限元網格劃分及網格修補
課題研究的汽車塑料保險杠為重慶某公司生產的,保險杠外形尺寸為1580mm×547mm×337mm,平均壁厚為3.5mm,為大型塑料制件。使用NX4.0軟件建模,采用stl文件格式導人MPI6.1中劃分有限元網格,分析中采用表面網格劃分。利用Mesh Tool對網格缺陷進行網格修復,達到較為滿意的結果,最終的有限元格模型如圖1所示。
圖1中網格的三角形數量為51444,節點數量為25658,自由邊與非重疊邊全部為零,網格匹配率為85.6%,三角形最大縱橫比為6.5,最小縱橫比為1.05,滿足流動分析、翹曲分析及冷卻分析對網格的要求。
2 材料及工藝參數設置
保險杠材料為改性聚丙烯(PP),為南京某工程塑料公司生產,牌號為ABP-1125。由于Moldflow的材料庫里沒有這種材料,模擬時選取與此種材料相近的專業保險杠PP材料,美國Advanced Composites Inc公司的C0-0849,該材料固體密度為0.93514g/cm3,熔體密度為0.78046g/cm3,最大剪切應力為0.25MPa,最大剪切速率為1x105s-1,熔體指數為27g/10min。充模流動分析的成型條件為模具溫度40℃,熔體溫度210℃。
3 澆口設置及流動分析
Moldflow中的澆口位置分析可以快速而又較為準確地得到最佳的澆口位置區域。而流動分析模擬了塑料熔體在注射過程中流動情況,可以優化加工參數、預測制件,可能出現的缺陷等。從而大大減少試模次數,節約成本。
3.1澆口設置分析
3.1.1澆口位置分析
Moldflow中的最佳澆口位置主要是用于分析單點進澆的最佳位置,但是能夠很好地得到最佳澆口位置區域。對于大型復雜制件特別是保險杠這種長流程的制件來說不可能使用單點進澆。單點進澆雖然在熔接痕方面比多點進澆的優勢大得多,可是因流動距離太長卻不容易充滿型腔,分析結果如圖2所示。
從圖2中可以看出,最佳澆口位置區域分布在制件的中心區域附近。符合形狀對稱制件澆口位置設置應居中的原則,這樣能很好地避免制件發生翹曲變形。但澆口分析模塊只是為設計分析找到一個初步最佳澆口的位置,該澆口位置對設計者有很好的參考價值,最終的澆口位置還需結合實際情況而定。
3.1.2澆口設置

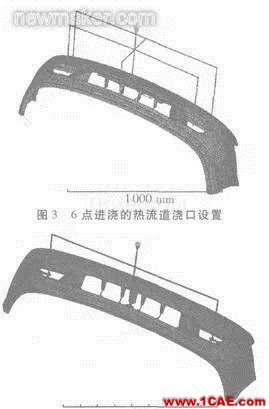

Moldflow里的澆口模塊可以非常準確地模擬出最佳澆口位置,對保險杠來說不適合采用單點進澆。因此應考慮大型模具設計特點,采取多點進澆設置保險杠的澆口。根據保險杠模具設計經驗,保險杠模具澆口的設計常選用兩種多點進澆的方案。方案一如圖3所示,為6個澆口進澆,澆口形式為點澆口,澆口直徑為6mm,采取熱流道點澆口直接進澆的形式。方案二如圖4所示,為3個澆口進澆,澆口形式為點澆口,澆口直徑為8mm,采取熱一冷流道結合的方式,即在制件上設置輔助冷澆道,將熱流道的點澆口設在冷流道上。這兩種方式都是保險杠模具設計常見的澆口進澆形式。
圖4 3點進澆的冷熱流道結合的澆口設置
3.2流動分析
選用MPI/Flow流動分析流程,分別對方案一和方案二進行分析計算,得出分析報告,將兩種方案的分析結果進行比較。
3.2.1填充時間

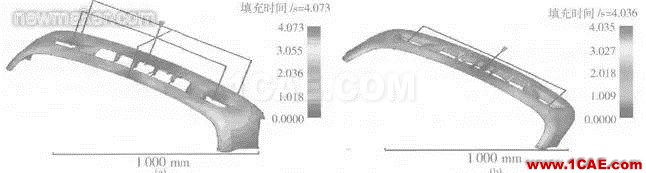

填充時間是注射成型中的重要參數,填充時間短,成型周期縮短,生產效率得到提高,降低,成本;填充時間短,制件中的內應力減小,引起材料翹曲變形的可能性降低,塑件質量得到保證。圖5為兩種方案填充時間的比較。從圖5可以看出:兩種方案填充時間大致相同,但方案一比方案二填充時間要多0.038s。這說明并不是澆口越多,填充時間越短,充填型腔的速度越快,是因?yàn)樘畛鋾r(shí)間與許多因素有關。方案二采取的熱-冷流道結合的方法,冷流道的澆口截面積比單一的熱流道澆口截面積大21.982mm2,反而比單一的熱流道點澆口填充的稍微快0.038s。
圖5 填充時間的比較
3.2.2填充/保壓轉換點壓力

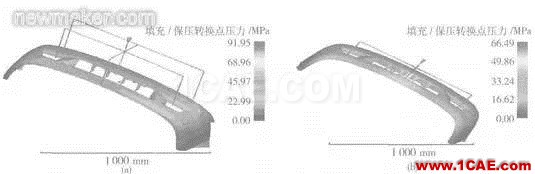

填充/保壓轉換點壓力是最大型腔壓力的體現,圖6為兩種方案填充/保壓轉換點壓力的比較。從圖6可以看出:方案一的轉換點壓力為91.95MPa,方案二的轉換點壓力為66.49MPa。即方案二最大注塑壓力比方案一小25.46MPa。所需的注射壓力小,說明流道和型腔的阻力小,注射壓力損失小,熔體充模容易。所需的注射壓力小,模具材料受力小,對模具材料的強度、剛度要求降低,模具磨損小、壽命提高;所需的注射壓力小,注射成型的能源消耗小,生產成本降低,經濟效益提高。
3.2.3鎖模力

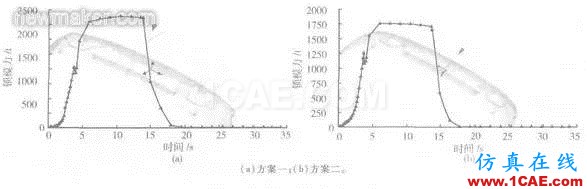

在注塑成型過程中,動模與定模合模并被鎖緊,凹、凸模需緊密地合在一起構成型腔,然后才能注入熔融的塑料。鎖模力的作用主要就是為了防止模具分型面被模腔壓力脹開,防止出現溢邊跑料現象,因此必須對模具施以足夠的鎖模力。但鎖模力越大不僅會增加模具的磨損,降低排氣作用,還提高了對注塑機的要求,應適當降低鎖模力。圖7為兩種方案的系統鎖模力隨時間的變化。從圖7可以看出,方案一從保壓點的開始所需鎖模力從1300t左右上升到2400t左右,方案二從保壓點開始,所需鎖模力從1250t左右上升到1750t左右,方案二的所需最大鎖模力比方案一低560t。可見,方案二對注塑機的鎖模力要求低,在注塑量、裝?？臻g和開模行程等滿足要求的前提下,可以選用較小的設備進行注射成型生產。
3.2.4殘余應力

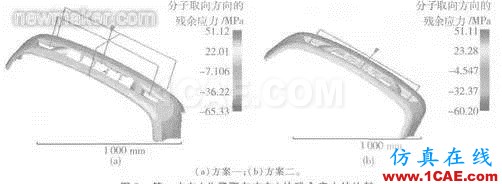

殘余應力是引起塑件龜裂、翹曲變形等缺陷的主要原因。預測殘余應力是CAE模擬分析的一個重要環節和目標。減小產品的殘余應力,產品引起龜裂、翹曲變形等缺陷的可能性也會降低。圖8為兩種方案模腔內第一方向(分子取向方向)的殘余應力的比較。從圖8可以看出:方案一分子取向方向上的殘余應力為-65.33~51.12MPa之間變化,變化區間為116.45MPa;方案二從-60.20~51.11MPa之間變化,變化區間為111.31MPa。方案二的殘余應力變化區間比方案一的小5.14MPa。因此,從殘余應力的大小看,方案二比方案一要好。
3.2.5熔接痕

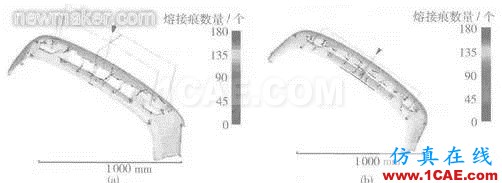

注塑件在成型的填充過程中,存在兩個或者兩個以上流動前沿時,當流動前沿相遇會形成熔接痕,而出現兩個或者兩個以上的流動前沿,除與型芯和嵌件有關外,還與澆口位置或數量有關,且澆口位置和數量對熔接痕的位置和強度還有影響。通過改變澆口位置或數量可改變?nèi)劢雍鄣奈恢?使熔接痕位于制件上較不敏感的區域,以避免影響制件的機械性能和表觀質量。圖9為兩種方案熔接痕的比較,從圖9可以看出:方案一和方案二的熔接痕數目差不多,但方案二比方案一熔接痕較不明顯,且熔接痕出現的位置也比方案一理想。從圖9可以看出,方案一的熔接痕平均長度要比方案二長,且大部分出現在保險杠的邊緣處,影響保險杠的強度。
圖9 熔接痕的比較
4 結論
通過Moldflow分析可以看出,該汽車保險杠注射模的澆口設置中,方案二具有填充時間短、型腔壓力低、鎖模力小、殘余應力小等優點,因此選擇方案二即三個澆口較為理想。這也說明,設計模具澆口時,并不是澆口數量越多越好。合理的澆注系統,與澆口數量和澆口位置以及澆注系統的尺寸有關。
