搜索驚人的節省 Moldflow在美嘉帕拉斯特的聯合仿真
2016-11-09 by:CAE仿真在線 來源:互聯網
公司美嘉帕拉斯特汽車零部件(上海)有限公司地址中國,上海軟件Autodesk® Simulation Moldflow®很顯然,借助Autodesk Simulation Moldflow仿真分析軟件不僅可以預判注塑產品在制造過程中的各種風險,大大節約了制造成本,同時也為注塑工程師、項目經理節約了各種成本。而且通過可視化的輸出結果并結合試?？梢院凸S互動,為不同的產品建立知識數據庫。— 李冰模流分析主管美嘉帕拉斯特汽車零部件(上海)限公司美嘉帕拉斯特集團(MECAPLAST)美嘉帕拉斯特集團(MECAPLAST)創建于1955年,總部位于摩納哥,是歐洲領先的汽車零部件供應商。其主要設計和制造汽車零部件、完成系統的塑料制品以及紡織品和金屬供應汽車市場, 產品線涵蓋23個生產基地,全球擁有3個技術中心,11個技術辦公室和14個銷售公司,覆蓋全球17個國家。在中國,美嘉帕拉斯特設有4個生產基地、2個技術中心和1個模具中心。美嘉帕拉斯特汽車零部件(上海)有限公司是美嘉在中國的獨資企業,成立于2005年,廠房面積8300平方米,現有員工360多人,主要客戶有GM、BMW、大眾、NISSAN和VOLVO等,產品涵蓋汽車的內飾件及功能件,諸如汽車的座椅飾件、發動機罩蓋、進氣及可變歧管、水管接頭以及空氣濾清系統等,通過ISO 9011/ ISO TS 16949標準認證。
對于一個贏利性的企業而言,“開源”掙錢絕對是企業第一要?jiǎng)?wù),對于“節流”往往不是那么重視。但是,如果告訴你某公司通過引進一項軟件技術,粗略估計每年會為公司節省一百萬歐元,面對如此驚人的數字,你還會淡定嗎?
美嘉帕拉斯特汽車零部件(上海)有限公司(以下簡稱“上海美嘉帕拉斯特”)一年可以掙多少錢我們并不清楚,但是通過引入歐特克公司Autodesk Simulation Moldflow軟件,公司每年節約的費用就有大概一百萬歐元,而 “這還只是粗略估算?！?美嘉帕拉斯特汽車零部件(上海)有限公司模流分析主管李冰先生淡定地說。
巨大的“節流”空間作為一個圈外人,你或許沒聽說過“美嘉帕拉斯特”這個名字,但是對德國大眾、BMW(寶馬)、美國GM(通用)、福特、法國標致、雷諾以及日本的本田和日產等汽車品牌想必不會陌生。好吧,美嘉帕拉斯特生產的汽車零部件就是給上述這些國際知名汽車企業供貨的——當然還有很多并沒有列出名字的汽車公司。
作為一家汽車零部件業界知名的跨國企業,美嘉帕拉斯特集團公司目前在全球共有23個生產基地、3個技術中心、11個技術辦公室和14個銷售公司。而在中國,美嘉帕拉斯特集團公司已經在武漢、上海和煙臺先后建有3個生產基地,其位于遼寧沈陽的工廠也將于2015年正式投產,此外美嘉帕拉斯特集團在中國市場還設有2個技術中心及1家模具辦公室,集團對于中國市場的重視程度由此可見一斑。“公司的產品種類繁多,主要是汽車的內飾件及功能件,諸如汽車的座椅飾件、發動機罩蓋、進氣及可變歧管、水管接頭以及空氣濾清系統等?！崩畋榻B說,“很顯然因?yàn)樯婕暗疆a(chǎn)品的冷卻、流動及翹曲分析還有模態、靜/動剛度分析、流體動力學甚至噪聲學的分析,所以CAE仿真能力對我們而言是必須具備的?！?/span>
美嘉帕拉斯特歐洲公司一直都在使用Autodesk Simulation Moldflow分析軟件對于產品的冷卻、流動及翹曲等進行分析。“不過苦于沒有合適的人選,很遺憾美嘉帕拉斯特中國公司此前并沒有使用Autodesk Simulation Moldflow,如果產品設計到相關分析部分,都是交由法國總部進行分析然后反饋數據進行調整修改?！崩畋寡?“此過程效率明顯偏低。而且隨著中國公司所生產產品的種類及數量劇增,尤其是功能零部件部分對于工程人員的要求更高,如此協調顯然無法滿足公司在中國市場業務的快速增長?！?/span>
于是乎,美嘉帕拉斯特中國區Moldflow業務的開展就變得迫在眉睫?！爱?dāng)時美嘉帕拉斯特急需一名專業的Moldflow工程師,一方面協調與歐洲總部的相關業務,同時負責管理公司中國區Moldflow的業務?！崩畋榻B說,“而我之前在外地工作,由于家庭原因必須回上海,所以當時雙方可以說是一拍即合吧?！?/span>
很顯然由于李冰的加入,讓美嘉帕拉斯特與Autodesk Simulation Moldflow在中國的關系變得更為緊密,同時也拉開了美嘉帕拉斯特“節流”的大幕。工藝優化 牛刀小試雖然美嘉帕拉斯特與Autodesk Simulation Moldflow在中國“牽手”時間不長,但是由于雙方在歐洲就有著悠久的合作淵源,而且得益于李冰多年的Moldflow使用經驗,所以雙方的合作可謂順風順?biāo)?。在?yīng)用Autodesk Simulation Moldflow軟件之后,美嘉帕拉斯特的相關工作也有了明顯的改觀:以美嘉帕拉斯特生產的某可變歧管中心件為例,Autodesk Simulation Moldflow在優化生產工藝的同時顯著降低了制造成本。
該進氣及可變歧管中心件的生產問題,在于當初為了導流,在中間增加了假流道,防止困氣短射,但是在量產一段時間之后,注射壓力超過了機器最大注射壓力導致短射?！斑@主要是因?yàn)橹?/span>考慮了注射階段的壓力,而速度壓力切換點的壓力過大所致?！崩畋忉屨f(shuō),“而借助Autodesk Simulation Moldflow軟件中的Ram speed,recommended進行優化之后,給出了一個優化工藝?！眳⒄誐oldflow的優化建議,美嘉帕拉斯特將最大注射壓力從150Mpa降低到132Mpa,降低了12%。速度壓力切換點壓力從150Mpa降低到52Mpa,降低了65%。

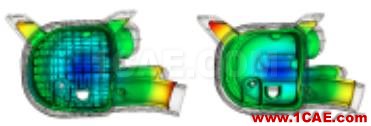

使用Moldflow的Ram speed, recommended
對產品進行優化
問題迎刃而解,值得一提的是“結合到公司的產能需求,以前生產這樣的零部件需要兩臺注塑機同時工作,借助Moldflow軟件優化工藝之后,只需要一臺注塑機就可以滿足以前的產量,僅此一項每年就可以節省人民幣一百萬元?！崩畋缡?/span>說,“很顯然借助Autodesk Simulation Moldflow仿真分析軟件,不僅可以預判注塑產品在制造過程中的各種風險,大大節約了制造成本,同時也為注塑工程師、項目經理節約了各種成本。而且通過可視化的輸出結果,并結合試模則可以和工廠互動,為不同的產品建立知識數據庫?！?/span>流程開發 全面應用美嘉帕拉斯特生產的汽車零部件主要是內外飾件和功能件。如果說內外飾件更多的是考慮美觀,借助軟件進行一次優化基本就可以解決問題,那么相比較而言,汽車功能件的設計仿真則要復雜的多,不僅要考慮到模態、模流分析,還設計到空氣噪聲分析,甚至流體動力學分析,其工藝優化往往是多回合的,數據對比也更為復雜。李冰以某空氣進氣系統為例,講述了美嘉帕拉斯特的CAE開發流程。該空氣進氣系統包括濾殼、諧振腔管主要部件,分別需要進行模態分析、模流分析、空氣噪聲分析和流體動力學分析。其中模流分析主要是驗證注塑產品的外觀及變形問題,模態分析則是專注于機械結構的固有振動特性,空氣噪聲分析顧名思義就是進氣噪聲作為汽車的一個重要噪聲源需要CAE技術優化,而流體動力學的分析則是因?yàn)?/span>發動機進氣系統壓降如果不達標會直接影響發動機輸出功率。
其中諧振腔部件的模流分析選擇了Autodesk Simulation Moldflow軟件,而諧振腔及濾殼的模態分析選用了Autodesk Simulation Mechanical及其他兩款軟件,流體動力學分析選用了Autodesk Simulation CFD仿真軟件及另一款軟件?！霸谀Ａ?/span>分析領域,Autodesk Simulation Moldflow軟件相當不錯,可以說是排他的,而在流體動力學和模態分析方面,我們則測試了幾款不同的軟件,想比較而言Mechanical和CFD模擬值和實驗值誤差為±3%,可以說完全可以滿足工程需要?！崩畋?/span>總結說,“功能性塑料產品在開發設計過程中使用結構、流體動力學、聲學及模流分析等輔助仿真軟件大大節約了項目周期,同時節約了各種成本?！?/span>
首先從模具制造成本上來說,借助歐特克仿真分析軟件的優化工藝,機加工成本以及刀具磨損成本,尤其是由此帶來的縮短交貨期直接使模具成本,每年減少約39萬歐元;在材料及制造成本方面,由于材料節省帶來的成本節約大約為62萬歐元;此外在測試成本方面每年大約節約2.5萬歐元,“如此估算下來美嘉帕拉斯特每年節省工程總成本將超過100萬歐元!”李冰坦言,“而這還僅僅是美嘉帕拉斯特中國區的情況,沒有誰會對此無動于衷的?！?/span>關于未來“歐特克的注塑成型仿真解決方案對于企業的幫助是顯而易見的,單就Autodesk Simulation Moldflow軟件而已,我個人認為中國目前的整體應用水平已經很高了,而且應用環境很好,絕對不比歐美等發達國家差?！崩畋寡?“不過對企業而言,如果可以更多的關注注塑工藝,尤其是對一線調機的工人進行一些使用培訓,那么Autodesk Simulation Moldflow在工廠將會得到更好的應用,發揮更大的作用。”歐特克的注塑成型仿真解決方案對于企業的幫助是顯而易見的,單就Autodesk Simulation Moldflow軟件而言,我個人認為中國目前的整體應用水平已經很高了,而且應用環境很好,絕對不比歐美等發達國家差。— 李冰模流分析主管美嘉帕拉斯特汽車零部件(上海)限公司
