1零件重疊注塑的網格匹配問題

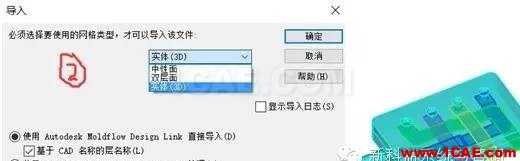

Moldflow 使用的是有限元分析,三種支持的有限元網格類型為:中性面、雙層面和 3D。為了更精確的預測分析結果,在生成網格時一定要選擇合適的網格模型。導入 CAD 模型時選擇了網格類型,但此階段仍未生成網格,所以在創建或?qū)胛磩澐志W(wǎng)格的幾何模型之后,下一步就是對該模型劃分網格網格,由以節點連接的三角形單元組成,提供了分析的基礎。
在部件中,互相接觸的面應該具有對齊的節點,以便結果(如表面上的熱傳導)盡可能地準確。
默認情況下,利用 Autodesk Moldflow Design Link 導入部件時,節點會精確地對齊。如果導入的 CAD 模型中存在錯誤(如交接面未對準、面與相對的表面相交或邊界未對齊),那么可能會無法對齊節點,并且有時會無法劃分網格。如果出現了這種情況,可以選擇“容錯匹配”,然后重新導入模型。
通過“容錯匹配”選項,可以對 CAD 模型中的細小變化進行補償,并且盡可能地對齊網格。應該檢查網格以確保得出合適的結果。如果 CAD 模型仍然不適合此選項,則應該利用所選的“忽略交接匹配”選項重新導入模型。
當 CAD 模型的錯誤無法自動解決時,則使用“忽略交接匹配”選項。在這種情況下,無論 CAD 模型中存在什么錯誤,都將生成零部件的網格?？赡苄枰獙ι傻木W(wǎng)格進行手動修改,以提高與接觸面的匹配性或刪除表面上的交叉點
在裝配模型中,操作方法有兩種。
★方法一:
1、分別把零件導入到Moldflow中,分別劃分網格,定義其屬性。

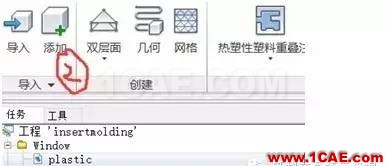

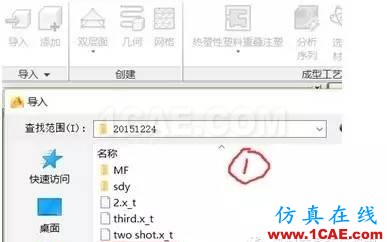

2、把第二個零件添加(sdy格式)到第一個零件中,使其成為同一個study。
提示:這種操作方法,兩個產品接觸面上的匹配度往往比較差,不能很好的不建議使用。
★方法二:
1、直接導入組裝圖檔,選擇合適的網格類型。

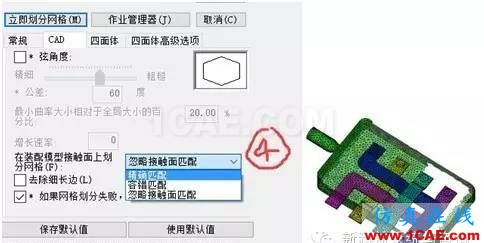

2、點擊生成網格,在CAD 選項中選擇“精確匹配”,Moldflow會自動把零件網格歸到不同的層,同時實現了節點精確對齊,提高未來的分析精度。
提示:推薦此操作方法,能夠?qū)崿F(xiàn)裝配面上網格和節點精確對齊,保證分析精確。
2雙色重疊注塑分析注意事項的問題
重疊注塑是一種注射成型工藝,在該工藝中,兩種材料將澆鑄在一起。在二次順序重疊注塑過程中,注塑機會先將第一種材料注射到一個封閉的型腔中,然后通過移動模具或型芯來創建第二個型腔,同時將第一個組成作為第二次注射另一種材料的鑲件。
★雙色重疊注塑操作步驟如下:
1、確定分析目標,更改成型工藝。
2、導入每個零件并對其劃分網格,使其成為獨立的單元。
3、為每個零件優化工藝(包括澆口位置,充填,保壓,冷卻,翹曲)。

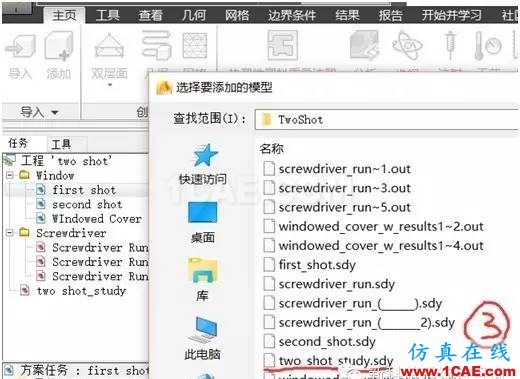

4、通過“添加”命令把第二射(sdy格式)導入到第一射中,使其成為同一個study。
5、在層管理任務欄,分別對零件賦予名稱,便于管理。

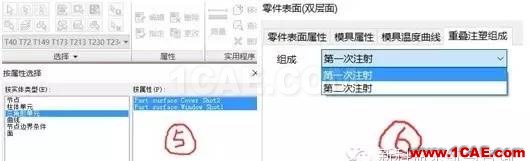

6、主頁-網格-按屬性選擇,選擇“第一射網格”-右鍵-屬性-重疊注塑組成-選擇“第一射” 按此操作分別對第一射流道系統和第二射賦予屬性。
7、在方案任務欄選擇合適的分析序列,分別對零件選擇材料,設置注塑位置和工藝。 8、點擊開始分析即可。
★提示:第一射和第二射的流道系統要保持一致,如:一射創建完整的澆注系統,同理,二射也需創建完整的澆注系統。
3網格的精細化程度對分析結果的影響
前面提到Moldflow是使用的有限元分析,為了更精確的預測分析結果,一定要設置合適的網格密度。網格越粗糙,計算的結果精度可能會越低,反之則越精確。為獲得比較精確的結果,請使用較小的邊長值重新劃分零件的網格。
那么如果網格不夠精細會帶來哪些不良后果呢,這里有一個案例和大家一起分享一下。

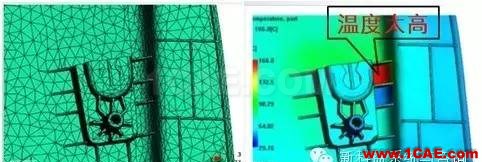

圖1.1是之前的版本,圖1.2是相對應的結果—產品溫度。大家可以很明顯的觀察到,局部出現非邏輯溫度,相對其它溫度偏高。
圖1.1 圖1.2

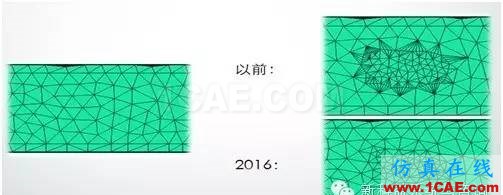

Moldflow2016解決了這一問題, 在2016版本中對網格細化功能增強,參見下圖:

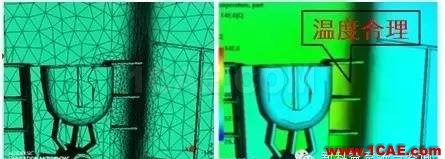

那么針對上述案例,我們用Moldflow2016版本重新細化網格,再次執行分析,結果參考下圖,圖1.3是用Moldflow2016劃分的網格,圖1.4是相對應的結果,產品溫度正常。
圖1.3 圖1.4
4如何對Moldflow分析數據進行有效管理
Moldflow是一種仿真分析軟件,軟件在運行的過程中會生成大量的臨時文件(又稱垃圾文件),如果長期不清除,會造成臨時文件過大,影響分析速度及磁盤空間。那么就需要我們定期清除臨時文件.
操作步驟如下:
★一、清除臨時文件

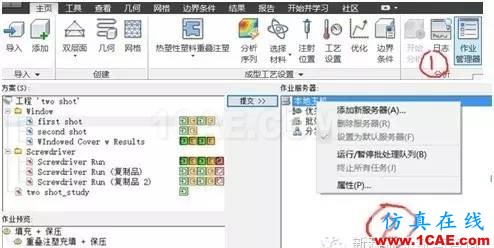

1、主頁-作業管理器-選擇本地連接-右鍵-屬性
2、彈出“作業服務器屬性”對話框,點擊臨時文件目錄清除即可
★二、分析后的文件管理
點擊左上角圖標,彈出如下對話框,點擊“壓縮”即可
★三、將工程轉為“ZIP”格式
★四、文檔轉存其它格式
★五、可以刪除臨時分析文件

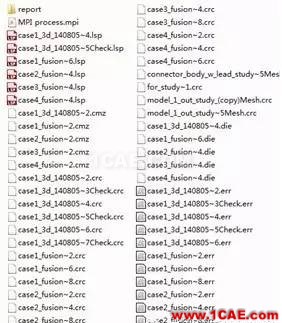

*.c2p、*.hbr、*.lsp、*.m3r、*.mab、*.opp、*.osp、*.ppc、*.rso、*.rsp
★六、刪除與方案關聯的所有結果
除 *.mpi 和 *.sdy 之外的任何文件,以便在刪除所有結果的同時保留分析設置
提示:定期清理臨時文件和管理分析后的文檔,便于提高電腦的運算效率。
