搜索模流分析：Moldflow功能模組介紹（第一部分）
2016-11-08 by:CAE仿真在線 來源:互聯網
緊接著上次給大家介紹了《注塑業的隱性成本及MoldFlow素養》,現在給大家介紹下Moldflow的一些功能,希望對所有用到這部分技術的人能有所幫助。
1、任意一個澆口位置是否都合適;
2、流動充填樣式和熔接線的確認;
3、充填預覽可快速評估流動效果。
這是否為最好的澆口位置?
最佳澆口位置分析Gate location產品功能根據客戶指定的澆口數量,充分考慮制造可行性和最佳的成型性能,自動獲得最佳的澆口位置。
特點及優勢1、可最多同時分析10個澆口的位置;
2、可指定不能放澆口的外觀面;
3、可添加其它成形約束;
4、獲得最佳的充填平衡性;
5、可獲得最小的成型壓力;
6、考慮了產品結構和壁厚的影響。
為客戶帶來的價值直接獲得最佳的澆口的位置,減少了反復驗證澆口位置的繁重工作。提高工作效率。
充填分析Filling 產品功能
1、根據給定或自動獲取的成形條件模擬產品的動態充填過程;
2、精確計算充填過程中的各項參數的分布和變化情況,比如溫度、壓力、剪切、玻纖排列、困氣位置、熔接線位置等。
特點及優勢1、實現了成型過程的動態的可視化;
2、分析結果與實際的一致性95%以上;
3、反應產品可能出現的充填問題;
4、可用多種查看方式進行評估。
為客戶帶來的價值1、 客戶可提前評估澆口或產品結構設計的合理性;
2、提前發現短射、流痕等潛在的充填質量問題。
流道平衡分析Runner Balance 產品功能
1、根據壓力限定及流道尺寸的約束范圍自動調節流道尺寸以獲得平衡的充填;
2、保證各個模穴獲得一致的保壓壓力;
3、保證各個模穴尺寸的一致性。
特點及優勢1、可根據客戶的生產條件進行調整;
2、可獲得符合條件的最小流道尺寸;
3、智慧化的全自動分析過程;
4、用戶可定義平衡條件;
5、可對共模設計的型腔進行平衡。
為客戶帶來的價值避免了使用者人工平衡流道所必須的反復模具修正的過程,在設計時間完成了平均及流道優化。
熔接線分析Weld line 產品功能
顯示產品上在成型過程中所產生的熔接線的位置及形狀。
特點及優勢1、可顯示熔接線的匯合角度;
2、可與溫度或壓力結果迭加,以評估熔接線的強度及外觀的嚴重性;
3、可快速的調整壁厚以評估熔接線的改善情況;
4、熔接線可被導入到結構分析軟件中。
為客戶帶來的價值可說明客戶提前了解潛在的外觀或強度問題;快速評估客戶的改善方案是否有效。
困氣及排氣分析Air trap & Venting產品功能顯示產品上在成型過程中所產生的困氣的位置;可進一步評估困氣區域的氣壓大小,以判讀短射及燒焦的可能性。
特點及優勢1、獨有的排氣槽位置及尺寸的設定;
2、可顯示模穴內壓大小;
3、可模擬出困氣對充填樣式的影響;
4、可準確預測遲滯等問題所引起的困氣。
為客戶帶來的價值可說明客戶提前了解潛在的短射或燒焦問題;快速評估排氣槽的設定是否合理。
保壓分析Flow 產品功能
1、評估產品的最終保壓效果;
2、分析保壓階段產品上的壓力變化情況;
3、分析保壓階段產品的收縮情況;
4、預測最終的收縮應力即殘留應力;
5、預測最佳的保壓時間及保壓曲線。
特點及優勢1、反應了產品的收縮是否均勻;
2、可直接評估澆口或流道設計是否合理;
3、評估成型應力的大小;
4、考慮結晶材料結晶度對收縮的影響。
為客戶帶來的價值通過保壓分析,用戶可以直觀的了解到模具設計和產品設計的合理性;預測產品的殘留應力分布;
更好的了解產品變形的原因及成形改善的范圍。

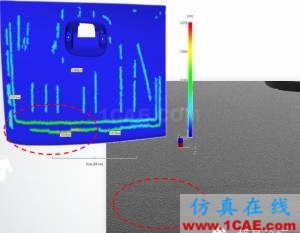

縮痕分析Sink Mark產品功能1、分析由于保壓或產品壁厚變化以及結構等因素所導致的在產品表面產生的縮痕的深度及形狀;
2、可評估不同的產品表面處理對縮痕在可視化方面的影響。
特點及優勢1.支持雙層面及3D網格的分析;
2.幫助客戶積累結構及模具設計經驗。
為客戶帶來的價值1、客戶可在設計初期就了解到產品可能產生的縮痕及其對外觀的影響程度;
2、減少后期修正的時間和成本。
工具箱蓋板– 實物照片;
工具箱蓋板– 可視化照片;
產品重量362 g;
D21 涂裝,不滿足要求。
冷卻分析Cooling產品功能1、計算產品在指定的周期內的冷卻速度;
2、計算模具在指定周期內的模溫變化;
3、顯示模具前后模的溫差情況。
特點及優勢1、任意模具剖面的模具溫度顯示;
2、獨有的成型過程模溫變化動態分析;
3、獨有的多周期模溫分布曲線分析;
4、可直接導入3D的水路設計;
5、可分析急冷急熱成型過程;
6、預測最短的成型周期。
為客戶帶來的價值幫助客戶改善水路設計方案,獲得均勻的模具溫度及最快的冷卻速度;縮短成型周期并降低生產成本。
有Insert

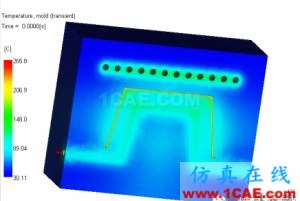

瞬態冷卻RHCM分析

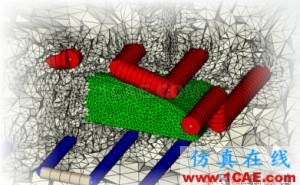

模擬三維隨形冷卻水路
1、復雜的三維冷卻水路;
2、隨著產品形狀構建水路,可更好的控制模具溫度;
3、復雜情況下的冷卻水路不能簡單的用梁(Beam)單元進行模擬。

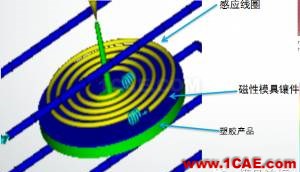

瞬態冷卻之感應加熱
急冷急熱的感應加熱;
使用電磁感應加熱模具中的磁性部件;
高質量的外觀;
消除或提高熔接線質量。
熱流道系統Hot Runner
概要: 增加對四面體加熱棒/單元的支持。
關鍵點:
1.與1維 加熱棒/單元功能類似;
2.通過熱電偶進行溫度控制。

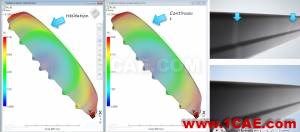

最新的漸開閥澆口設置漸開式閥澆口;
減少滯流的影響;
避免外觀缺陷。

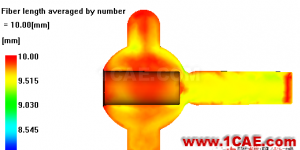

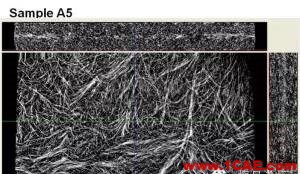

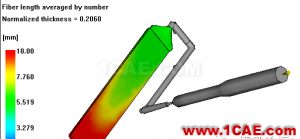

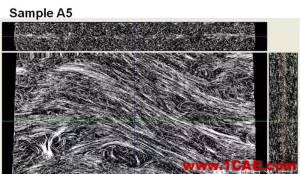

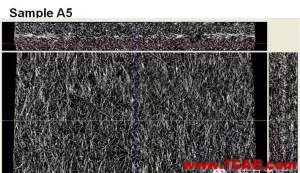

長玻纖配向與斷裂分析Fiber Orienation
3D Cutting Plane Dual Domain Near Center
感謝 Autodesk(歐特克)的技術支持!
