基于MoldFlow的直壓式熱固性成型分析（反應壓縮成型）

2016-11-16 by:CAE仿真在線來源:互聯網

從MoldFlow2015開始,MoldFlow就提供了反應壓縮成型的分析類型,這種分析類型相對于熱塑性成型,應用的領域較小,筆者所在的公司,一直從事熱固性產品的生產,成型的方式也不是使用注塑機,而是通過模具直接擠壓原材料(打成餅),將材料擠壓進型腔,材料在此過程經歷熱和壓力后,先液化再固化,這種成型方式在MoldFlow早期的版本中不支持,從2015版本開始才支持,筆者也在通過MoldFlow軟件,了解產品的成型過程,為工程師提供一個直觀的成型過程!

基本參數如下:

o其他工藝設置:保壓力100Ton

基于MoldFlow的直壓式熱固性成型分析(反應壓縮成型) - 技術鄰 - 阿毅工作室 - 阿毅工作室(langya222)

分析模型如上:綠色部分為熱固性材料制成的餅,紫色部分為成型后的形狀!

由于大多數對反應壓縮成型的設置過程不是很熟悉,這里簡單的說明一下具體的設置過程:

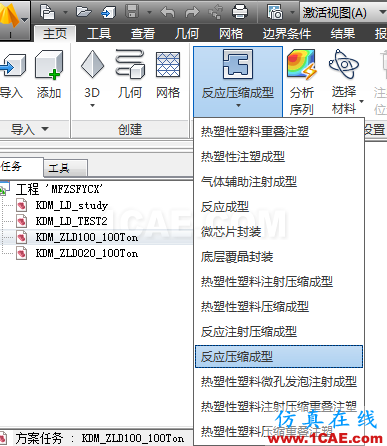

1:新建一個工程算例,選擇分析類型為反應壓縮成型

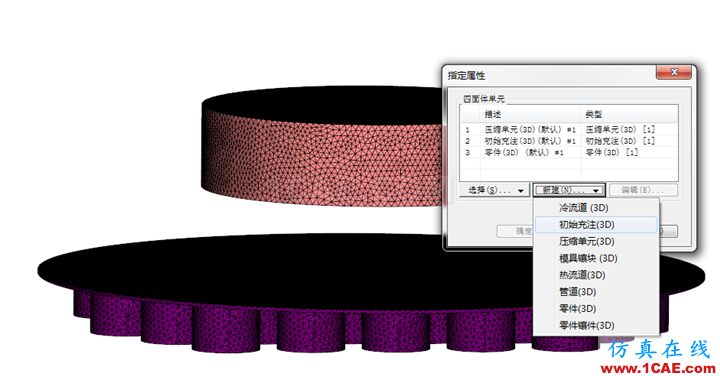

2:劃分網格,并在邊界設置中指定綠色區域?yàn)槌跏汲渥卧?

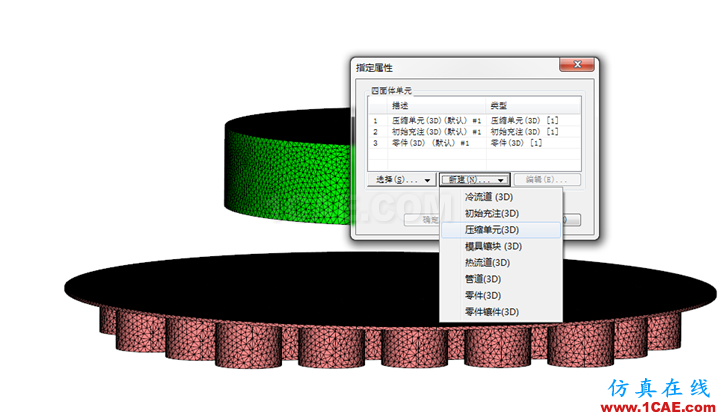

3:指定紫色區域?yàn)閴嚎s單元區域:

設置完畢后,指定材料,并設置相關工藝參數,提交分析,其他的步驟和注塑分析一致,就不一一詳述了;

分析結果如下:

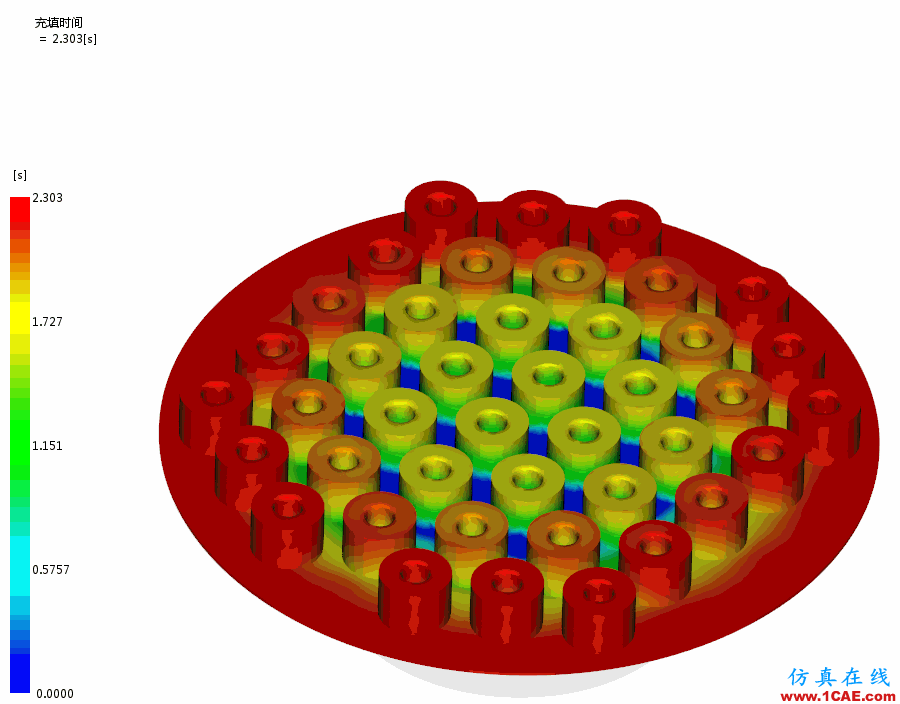

成型動畫如下:

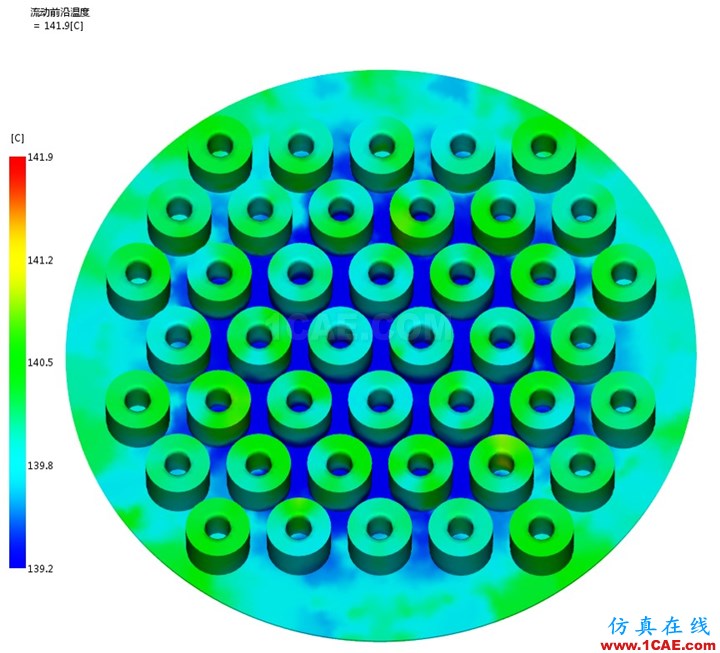

流動前沿溫度

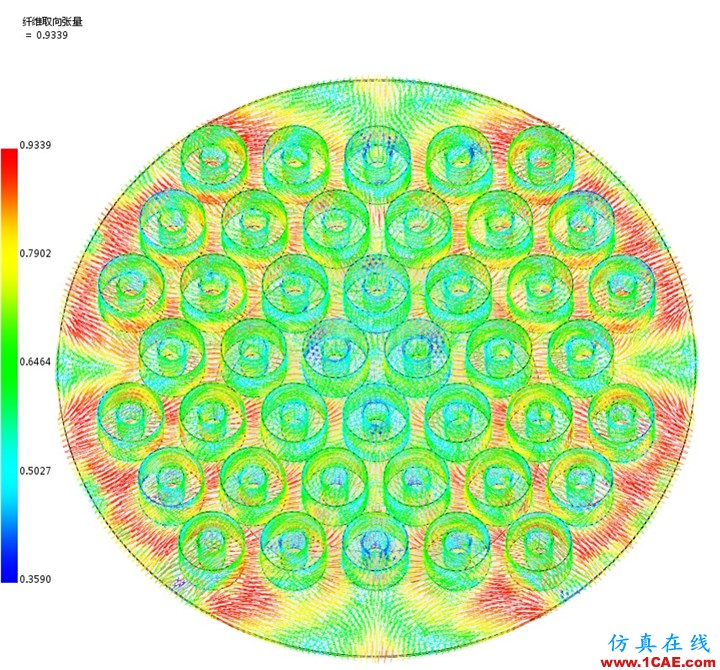

纖維取向

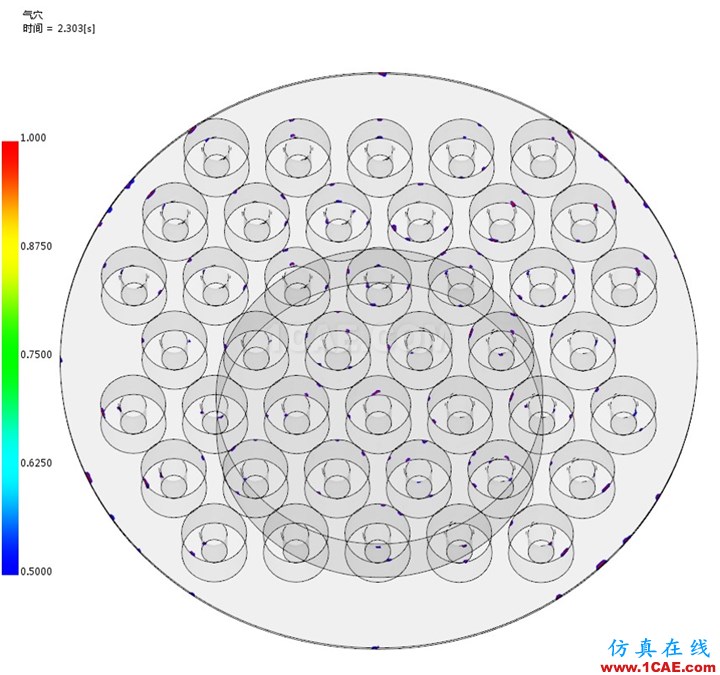

氣穴預測

從整個填充過程動畫看,此種填充方式與傳遞模具相比,各個穴位在填充階段分批次填充,周邊區域穴位有部分為熔接線,各個穴位的困氣情況不一;此次分析強制保壓壓力為100Ton,從分析看,填充過程需要的力較小;從纖維取向看,各個穴位的纖維配向不一;
