單模穴的流動不平衡一般是由于產品壁厚不均及流長不一致導致的,這種情況可以調整澆口的位置及產品的結構來實現平衡,可是有時產品壁厚分布比較均勻,采用一個澆口,還會出現結合線及包風的現象,這又是怎么造成的呢?模流分析的結果如圖1所示,流動的模式均勻的。實際產品如圖2所示,產品在末端有比較嚴重的包風。
圖1 圖2
★模擬分析和實際試模出現了較大的偏差,我們就要去找原因,一般來說分為三個原因:
(1).模型是否和實際一致,并且確保建模沒有問題。
(2).材料通過金牌測試,數據真實可靠。
(3).工藝是否和實際一致。只有三條均符合要求,再去對比才有意義。
通過對比發現,之前分析設置的成型工藝采用軟件推薦的參數,速度較快,模擬不出包風現象。而此產品是一件外觀件,分成多段注塑,實際速度不會很快,導致產品中間部分塑膠凝固,滯留包風;如果用實際螺桿曲線分析就能模擬出實際的效果。如圖3 。
圖3

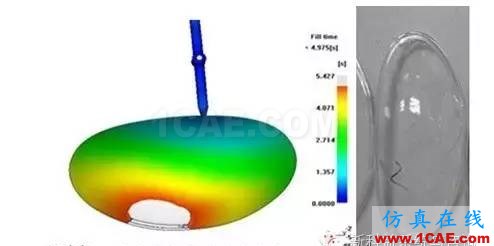

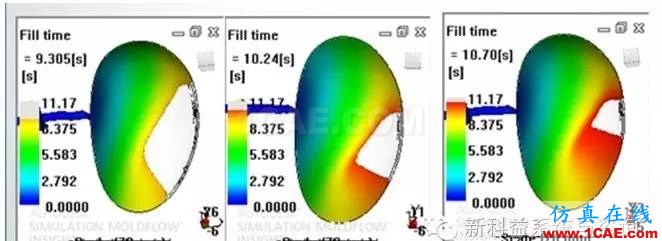

分析短射和實際試模短射對比如圖4所示。
圖4
此產品問題最終用解決是用漸變壁厚方式,使充填平衡。
正確的解讀Moldflow結果是用好Moldflow的前提,只有用好了Moldflow才能更好地為他人服務。Moldflow里有很多結果,不必全部理解,但有很多結果及其重要,務必理解,不然就無法很好的利用它,如果錯用,就會誤導他人,比如推薦的螺桿曲線結果。如圖所示 。

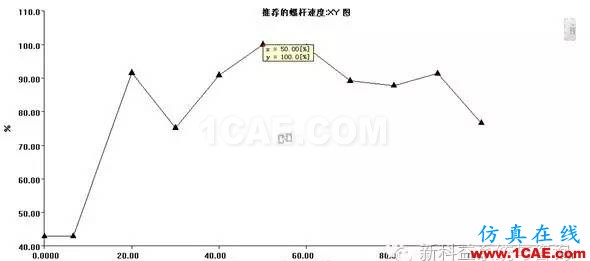

推薦薦的螺桿速度結果以 XY 圖顯示,對于這個結果,首先要搞清楚,這里的縱軸是螺桿速度的百分比,不是相對于注塑機的最大注射速率。其次,縱軸100%數值對應的是名義速率,即用產品的體積除以名義注射時間的值。最后再來看看該結果的意義,其定義使流動前沿的速度保持恒定的注射曲線,說明流動前沿的面積較小時采用低速,說明流動前面的面積較大時則要采用高速。
應力與壓力降有關。對于給定的橫截面面積,流動速率越高,對應的壓力降越大,因此,相應的應力也越大。要將應力降至最小,應該以較慢的流動速率通過較小的橫截面,而以較快的流動速率通過較大的橫截面。如果通過更改閉環工藝控制器的螺桿速度來保持恒定的流動前沿速度,這將有助于將工藝過程中的表面應力變化降到最小,從而降低零件翹曲的可能性。

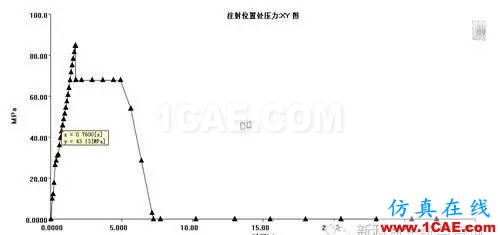

對于注射壓力,我們有時比較困惑,為什么注塑機上能設置注射壓力,軟件里面不能輸入壓力,分析出來的壓力值又是什么意思。其實這和注塑機及軟件的機理有關系,注塑機上輸入的壓力值是因,輸入的壓力值越高,注射的速度就越快;軟件上輸出的壓力是果,充填的阻力越大,壓力值越高。如圖所示。
注塑機上額定的注射壓力代表機器的注塑能力,輸入的值不能超過這個值,同樣的,軟件里分析出來的壓力值,也不能超過選用的注塑機的最大注射壓力,否則也不能打出好的產品。Moldflow可以提前計算產品成型需要多大的機臺,模腔內每個位置的注射壓力具體要用多少,要通過計算后才能得知,分析時沒法設置分段注射壓力。
做Moldflow分析時,經常會遇到一個問題,由于時間趕,有時來不及做流道,直接點上澆口就跑分析,那么問題來了,創建流道與不創建流道究竟有多大的差異?答案是肯定的。
先來看一個案例,多澆口的產品,分析時沒有創建流道,如圖所示。由于沒有考慮到流道部分的充填,所以各澆口的熔體同時流入產品,無法準確的預測結合線位置,同時軟件里面默認的灌點澆口的尺寸為φ2mm,也和實際有所差異。對于熱流道來講,如果不創建流道,也無法考慮各流道的壓力降的差異,這樣也無法準確的模擬分析。

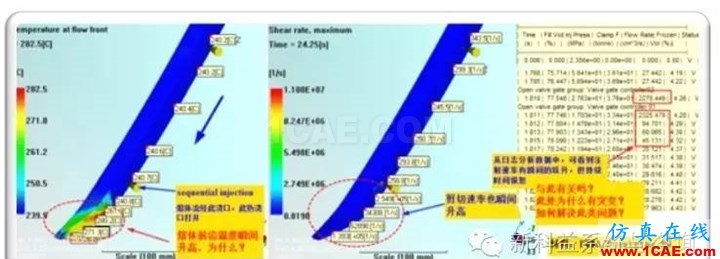

如圖所示的產品末端,溫度約280℃,其他區域約240℃,溫度有急劇升高的趨勢,通過剪切速率的結果來看,在末端剪切速率也比其他區域要高。這和澆口在此區域打開時有較大的充填速度有關。為了得到更加準確的分析結果,盡量將流道系統都建出來,才能盡可能的減少分析和實際的差異。
比較兩顆材料的流動性按照傳統方法是一件比較困難的事情,但對于Moldflow來講,又是容易的。通常我們比較兩顆材料的流動性,直接比較熔融指數的大小,但是更直觀更全面的方式是比較材料的粘度,有很多人直接比較粘度指數VI值是不科學的。VI的定義是材料在 1000 1/s 剪切速率和指定的溫度下的粘度,例如VI(240)125 表示在 1000 1/s 的剪切速率和 240°C 的溫度下,該材料的粘度為 125 Pa.s。

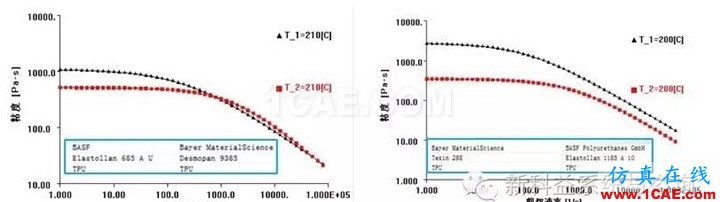

材料的粘度隨剪切速率和溫度不同而發生變化。比如比較BASF的685 A U 和Bayer的9385,同樣是TPU的材質,用粘度曲線來比較就更合理了。如圖1所示。黑色的曲線代表材料685,紅色代表材料9385,在剪切低于960 1/s時,材料9385流動性更好,剪切超過960 1/s時,反而材料685有更好的流動性。但是對于Bayer的TPU 288 和BASF的1185來講,情況就不一樣了。在任何剪切狀況下,材料1185的流動性都比料288的要好。如圖2所示。
圖1 圖2
