【干貨分享】Moldflow應用常見問題解答系列之二

2016-11-14 by:CAE仿真在線來源:互聯網

Moldflow應用常見問題解答,我們將整理定期與用戶分享。您可以通過長按二維碼掃描關注即可。

系列二:

◆ 閥澆口的設置問題

◆ 注塑機流速怎么轉化為螺桿速度的問題

◆ 網收縮模型(CRIMS)和當前版本不匹配問題

◆ 授權管理器的更新問題

◆ Moldflow軟件無法打開問題

◆ 無法更改產品厚度問題

1閥澆口的設置問題

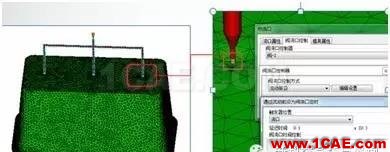

在熱流道設計中使用閥澆口可控制型腔的填充方式,零件生產的各個方面,包括型腔的填充方式、零件重量、型腔壓力、過保壓、熔接線、飛邊和流涎,調節通過各澆口的流量。與所有熱澆口一樣,閥澆口會自動進行修剪。閥澆口將在熱流道澆口上添加一個閥桿(見下圖)。在閥澆口附近的材料凍結之前,可以激活澆口以關閉澆口。這樣可以增大澆口直徑并且可以平滑澆口疤痕。由于通過閥桿控制保壓周期,因此可以更好地控制保壓周期,從而得到更穩定的質量。使用閥澆口可以將熱材料直接發送到零件,入口大小很重要,可以確保噴嘴不會流涎,Moldflow中通過柱體建模。

【干貨分享】Moldflow應用常見問題解答系列之二moldflow培訓的效果圖片1

★操作步驟如下:

1、確保澆口中的所有單元均為熱單元

【干貨分享】Moldflow應用常見問題解答系列之二moldflow培訓的效果圖片2

2、確保僅為最后一個單元指定閥澆口控制器

【干貨分享】Moldflow應用常見問題解答系列之二moldflow培訓的效果圖片3

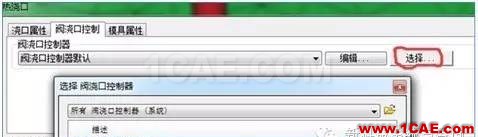

3、為每個澆口選擇新控制器,并為每個控制器輸入一個新名稱

【干貨分享】Moldflow應用常見問題解答系列之二moldflow結果圖片4

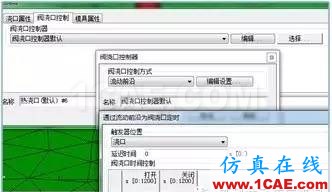

4、設置初始狀態,并設置計時器屬性

【干貨分享】Moldflow應用常見問題解答系列之二moldflow結果圖片5

提示:設置閥澆口時,注意一定要選擇新建,然后再進行設置,不能選用已有的閥澆口;順序閥分析時,分析時間不能選自動。

2注塑機流速怎么轉化為螺桿速度的問題

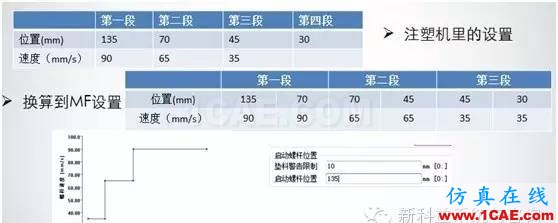

在Moldflow軟件中,充填控制方式有很多種。比如:自動,時間,流動速率,相對螺桿速度和絕對螺桿速度等。而我們?cè)趯?shí)際成型現場,使用最多的是注塑機流速和螺桿位置。為了保證Moldflow更貼近于實際成型,建議使用相同的控制方式。下面和大家分享如何實現注塑機流速和螺桿速度的轉換。

首先我們可以根據以下公式計算得出螺桿行程,然后把控制面板的數據輸入軟件中。

3網收縮模型(CRIMS)和當前版本不匹配問題

Moldflow是模擬塑膠材料在型腔里的流動行為的仿真軟件,在模擬的過程中,要選擇合適的收縮模型。

★Moldflow的收縮模型有三種:

1、未修正的殘余應力

當材料沒有可用的收縮數據時將選擇此選項。在這種情況下,填充+保壓分析可在成型周期中基于流動和熱史預測零件內部的殘余應力值。

2、修正的殘余模內應力(CRIMS)

對材料執行收縮測試后默認選擇此選項。由于此模型是通過實際測試的收縮值和填充+保壓分析預測的相互關聯獲得的,因此它是最準確的。

注: 您可以查看對于所選材料可用的數據集的 CRIMS 模型系數。分析始終會采用適合于所選材料、分析序列和工藝設置的數據集。

3、殘余應變

如果材料中的 CRIMS 模型未能充分說明材料的收縮行為,則可選擇此選項。

注: 可以查看對于所選材料可用的數據集的殘余應變模型系數。分析始終會采用適合于所選材料、分析序列和工藝設置的數據集。

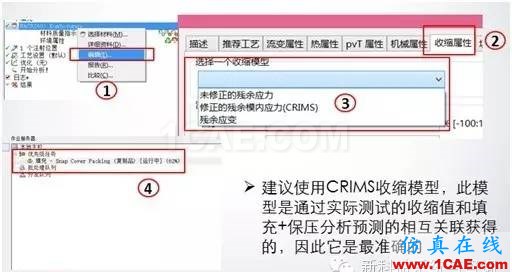

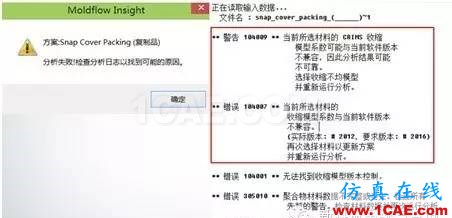

而CRIMS收縮模型當前只能兼容三個版本,所以分析中經常會遇到以下情況:

【干貨分享】Moldflow應用常見問題解答系列之二moldflow分析案例圖片8

如何解決版本不兼容的問題呢?那么需要重新選擇合適的收縮模型,更改之后可以正常運行。

【干貨分享】Moldflow應用常見問題解答系列之二moldflow分析案例圖片9

提示:為了分析精度,建議選擇CRIMS收縮模型。

★Moldflow 2016 版本對硬件的要求越來越高,不再支持32位的操作系統。同時,Moldflow 2015版本安裝的Lmtools V11.12.1.2也不支持新版本,必須更新到最新的V11.12.1.4才能使用。軟件安裝好以后,有時License文件不在本機上,這就需要客戶端和服務器網絡必須保持通暢,才能使用,否則軟件也無法打開。軟件不能打開有很多原因,有時是網絡方面的,有時是軟件設置方面的。
在使用軟件過程中,還會遇到一些異常情況,比如雙層面的壁厚無法更改,這是由于軟件補丁沒打,如果打上補丁就好了。

4授權管理器的更新問題

License管理器更新到v11.12.1.4,相對于Moldflow2015版的v11.12.1.2沒有多少變化。只修復了少量的bug。
需要在控制面板中手動卸載?Autodesk network License manager?,安裝更新和覆蓋現有版本,從 ? tools and utilities ?中安裝64位版本,也可以從下面的路徑可找到32 or 64位版本的安裝程序
C:\Autodesk\Moldflow_Synergy_2016_Multilingual_64bit\x86(X64)\Support\nlm

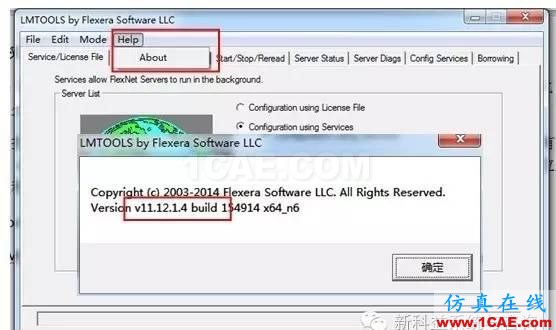

查看Lmtools版本的方法:打開Lmtools→Help→About,如圖所示

【干貨分享】Moldflow應用常見問題解答系列之二moldflow分析案例圖片10

5MOLDFLOW軟件無法打開問題

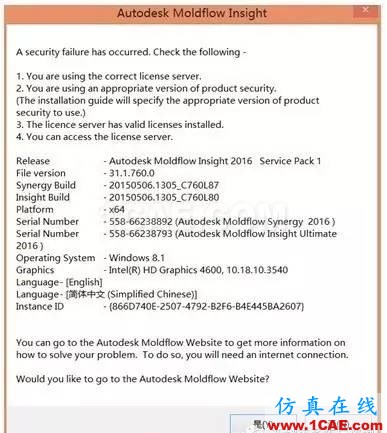

軟件安裝完成之后,無法打開,提示錯誤,如圖所示。

【干貨分享】Moldflow應用常見問題解答系列之二moldflow培訓課程圖片11

這是無法抓取License文件,分兩種情況:第一種License文件安裝在本機上,第二種安裝在服務器上。不同的情況考慮問題也不一樣。

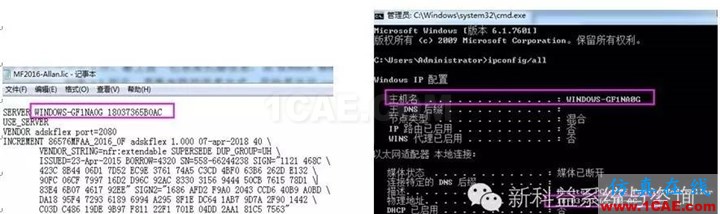

★如果License是在本機上的,先查看一下License文件的信息和電腦機器信息是否一致。License信息打開許可文件,最上面一欄就是機器信息,如SERVER WINDOWS-GF1NA0G 18037365B0AC,WINDOWS-GF1NA0G即主機名,18037365B0AC是MAC地址,如圖1所示。查看電腦的信息方式:開始里運行cmd.exe→輸入ipconfig/all按回車,如圖2所示.

【干貨分享】Moldflow應用常見問題解答系列之二moldflow培訓課程圖片12

License的信息和電腦的信息一定要對上,不相符則不能正常使用,需要聯系相應的合作伙伴,用正確的電腦信息去重新申請License文件,因?yàn)锳utodesk公司授權的License文件是與唯一的電腦綁定的。

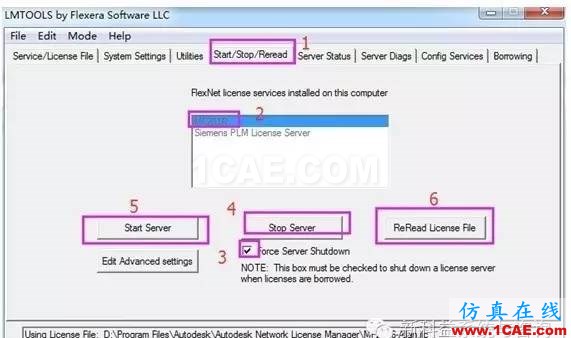

還有一種情況,License文件沒有問題,那去看看License服務是否啟動起來。打開Lmtools,重新啟動服務。在啟動菜單下,選擇Moldflow服務名稱→選中force server→點擊stop server→點擊start server→reread License,如圖所示。提示服務啟動起來,那就沒問題了。

【干貨分享】Moldflow應用常見問題解答系列之二moldflow培訓課程圖片13

★第二種情況,License文件在服務器上。
如果License文件不在本機上,而是在服務器上,那先檢查服務器和客服端線路是否通暢,同時注意三點。
1. 客服端抓取License的路徑一定要正確指向服務器。
位置在Moldflow的安裝目錄下面,如D:\Program Files\Autodesk\Moldflow Synergy 2016,打開licpath.lic文件,文件的名稱必須是服務器的ip地址或者主機名,如圖所示。192.168.1.50就是服務器的IP地址,需要注意,服務器的ip地址要固定下來,不能浮動,否則軟件及其不穩定。

【干貨分享】Moldflow應用常見問題解答系列之二moldflow仿真分析圖片14

2. 服務器和客戶端的防火墻務必關閉。

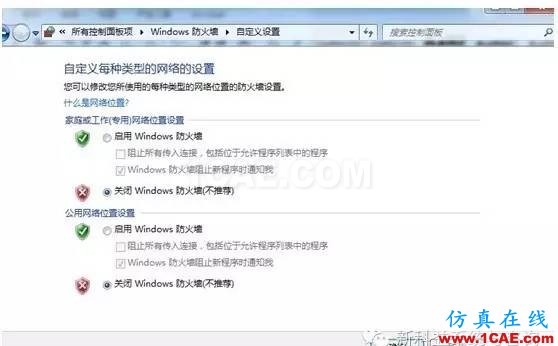

位置于控制面板→Windos防火墻→打開或關閉防火墻,如圖所示。

【干貨分享】Moldflow應用常見問題解答系列之二moldflow仿真分析圖片15

3.服務器和客戶端數據要能相互ping通。

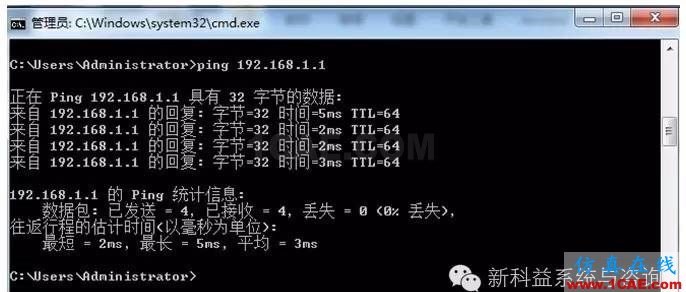

方法是開始里運行cmd.exe→輸入ping+服務器ip地址,按回車,如圖所示。如果沒有數據丟失,那說明線路是相通的,否則需要檢查網絡的問題。

【干貨分享】Moldflow應用常見問題解答系列之二moldflow仿真分析圖片16

6無法更改產品厚度問題

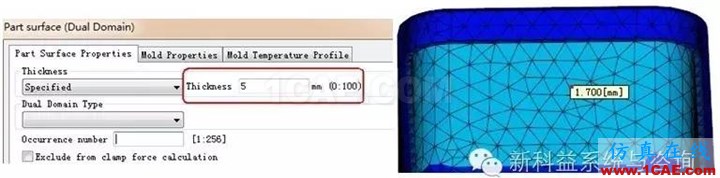

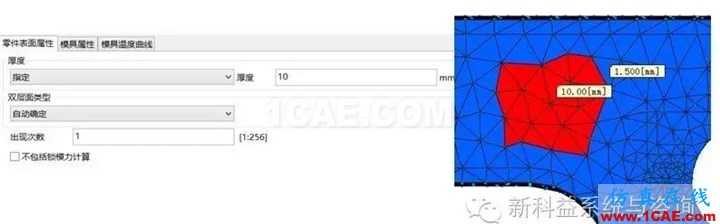

MF2016在處理網格時,雙面網格更改肉厚后,再進行肉厚診斷,顯示沒有更改,將肉厚更改為5mm,診斷顯示依然是1.7mm,如圖所示。

【干貨分享】Moldflow應用常見問題解答系列之二moldflow仿真分析圖片17

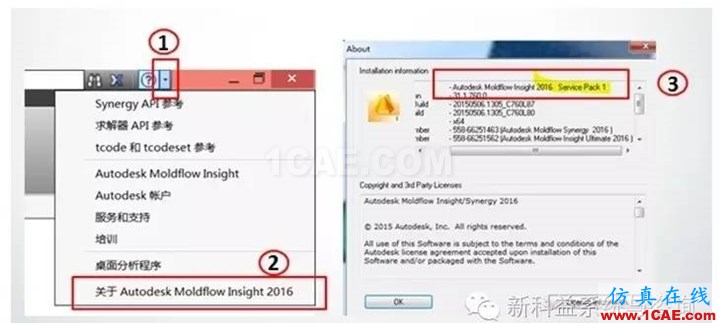

★打開軟件—右上角—點擊區域“1”—再點擊區域“2”—查看區域“3”,如圖所示。如果顯示為autodeskMoldflow insight 2016 FCS,就說明沒有打補丁,顯示server pack 1 、2 or 3,表示打過補丁。還是FCS版本的需及時下載補丁文件。
