Moldflow基礎應用——開始篇（不容錯過的干貨）

2016-11-14  by:CAE仿真在線  來源:互聯網

一、模流分析前的準備

1.Moldflow軟件基本上可以導入很多種文件格式,但考慮到我們在上一篇文章《三維建模中你不知道的》談到的幾種文件格式的類型,如DXFGE格式、IGES格式、STEP格式、STL格式等。但Moldflow軟件基本用的文件格式有IGES格式、STL格式。

2.現在流行的CAD三維軟件,基本上都實現了很多軟件的相互支持,可以導入和導出不同的文件格式,使不同軟件之間便于利用。例如用UG NX軟件導入的STL格式。

注意,在導出STL格式時,要在英文開頭的目錄下。中文文件夾和桌面是無效文件的。同時導出STL格式命名時最好使用英文。

二、使用Moldflow軟件

1、 新建工程——就是打開軟件后,自己新建一個作業。

2、 打開工程——即打開已保存在分析文件。

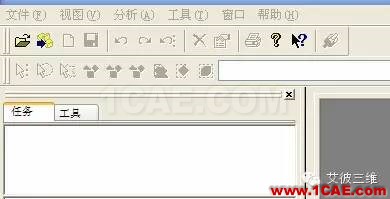

3、 輸入工程——即導入第一步我們準備好的文件,即IGES格式文件或STL格式文件。

此時打開工程和輸入工程的區別,打開是保存后的文件,輸入只是倒入格式文件。

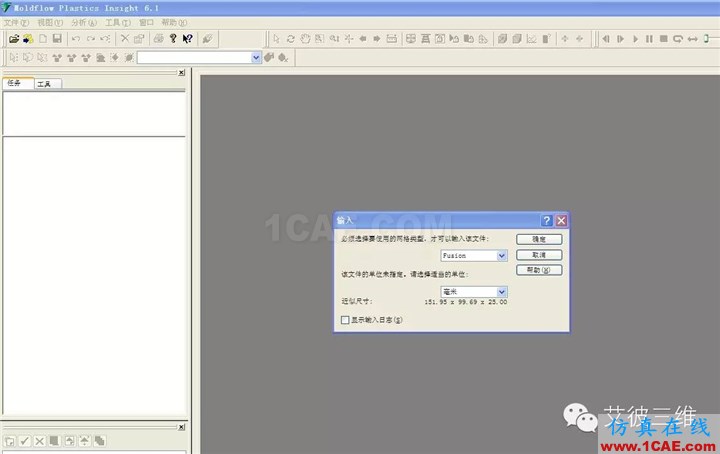

4、輸入后進入格式選擇類型,即中面網格Midplane、表面網格Fusion、實體網格3D,在根據分析類型選擇合適的網格類型。同時單位我們選擇毫米。

5、 工程名稱選擇根據自己需要命名,同時創建位置要選擇一個新建的同時命名和工程一樣的文件夾,便于以后尋找文件。

6、 進入Moldflow軟件的工作頁面。

這就是我今天分享的內容,也是最基礎的知識,不過都是自己的干貨,會對你以后的使用給予很多方便的。
