精英模具設計師的”葵花寶典“（上）

2016-11-30  by:CAE仿真在線  來源:互聯網

可能因流傳時間較久,有些不是太合適的地方,希望你們能夠理解。因圖沒有摸到原始圖,可能是最大的遺憾。但這篇文章很有價值。希望都有所收獲。

這文章主要以談塑膠模具為主,但是通用性比較強。

一、 序言

據統計,日常生活中一個普通人身上物品直接、間接的與約2千套模具有關!模具行業發達的程度可以說已成一個國家工業現代化的重要標記之一。國內很多大型企業的模具部門在全數公司中的地位都及其重要,像深圳的比亞迪最初就是由一個小模房發展起來的,而奇瑞汽車的模具制作技巧在國際上也是一流的。

隨著珠三角經濟的持續發展,越來越多的國際性大公司看中這里成熟的模具制作技巧及具有豐富從業經驗的技巧人才,都紛紛把其塑膠、模具部門轉來,或把模具發來制作。珠三角的模具出口數量逐年遞增,已成為中國乃至國際最重要的模具生產、加工基地。特別是家用電器及汽車業的發展速度更快。

說到珠三角模具制作業,就不得不提香港、臺灣。上世紀八、九十年代珠三角的經濟剛剛起飛,其模具技巧幾乎空白,而隨著香港、臺灣的企業把工廠轉移到內地,其先進的模具制作技巧也帶了過來。

其時,一名熟練的模具制作師傅月薪可達上萬RMB。對于深圳塑膠模具廠,最重要的技巧是CAD/CAM,即模具設計電腦化技巧和模具加工電腦化技巧(CNC,電腦鑼技巧)兩項技巧?，F(xiàn)在珠三角的深圳、東莞兩地的模具設計及制作技巧都達到了較高的程度。在每年舉辦此類的展覽中都有很多的領先國際的新技巧、新設備涌現。這方面的人才亦成為搶手貨,甚至長三角、江浙一帶的企業也參加這場人才大戰中,在各類招聘會中掠奪人才!

回復“模具”,查看更多相關文章

二、 什么是塑膠模具

人們?yōu)闈M足生產及生活的需要,按必定的請求而制作的生產工具。模具即生產工具,一般均可重復應用。工業中常見的有塑膠模、五金沖壓模、壓鑄模、吹塑模、擠塑模等;廣義來講,一些日常生活中的刀模、紙模、石膏模、甚至拍月餅的木板模等都可稱為模具。

塑膠模具就是注塑成型生產中應用的模具。塑膠模具重要是裝在塑膠注塑機上啤塑膠產品時應用的,如無特別注明,以下文章中提到的模具均指塑膠模具。

三、 必備的知識

1、 基礎知識:三角函數、平面&立體幾何、解析幾何、工程制圖、畫法幾何、機械基礎、五金&化學基礎等;
2、 基礎實踐經驗;

3、 軟件知識:三維軟件:PROE、UG、CATIA;二維軟件AutoCAD;加工軟件UG、MasterCAM、CIMATRON ;模流分析軟件MOLDFLOW等

四、塑膠模具結構及分類

(一)模具的基礎結構及相干概念

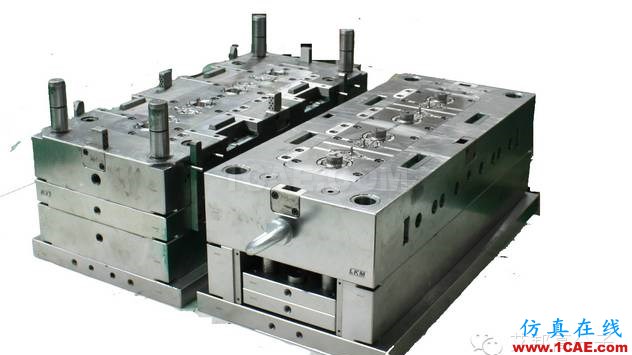

1、模胚即模架:MoldBase。

模胚是整套模具的骨架,所有模具的零部件的制作均需考慮模胚的結構。模胚的成本一般占整套模具的30%左右,模胚由專門的大型模胚廠制作,已圭表化,各模具制作廠只需根據自身的需要向模胚廠定制即可。

模胚分為面板、A板(前模板)、B板(后模板)、C 板(方鐵)、底板、頂針面板、頂針底板、司筒、導柱、回針、頂針、撐頭、限位釘?shù)?。目前珠三角區域規模較大的模胚廠商有龍記模胚(LKM)、鴻豐模胚、中華模胚等,其中又以LKM名氣最大,00)。其模胚寬大模具制作廠廣泛采用,品德、精度均有保障。

2、模仁又稱型腔,即嵌入模胚模板內的成型模芯。

分為前模仁,后模仁,俗稱前模(Cavity),后模(Core)。為何要在模板內嵌入模仁呢?重要是為節儉成本。因?yàn)樗苣z對模具的鋼材特征有很高的請求,一名。如硬度、耐腐化性、耐高溫(熱變形)等;而模胚的模板則無需太高的請求。模仁硬度一般為45~65HRC,模胚的模板硬度30~45HRC;用作模仁的鋼料每公斤可達RMB 200,而模胚的鋼料一般只需RMB20~30元。
注:HRC為洛氏硬度。

3、唧嘴:Sprue。

注塑機炮筒的射膠嘴通過該裝置將熔融的塑膠原料注入型腔。

4、滑塊又稱行位:Slider。

為順利出模而必須應用的結構部件。因?yàn)橛行┊a(chǎn)品結構特別,如有側邊有空,看看成為。有倒扣(勾)等,需用行位才可出模。

5、斜頂:Angle-Lifter。

6、還有一些與模具有關的名詞:

分模線(P/L)、模具基準、縮水率(Shrinkage)、排位(Layout)、鋼料、銅公(電極,其材質有銅、石墨等)、倒扣、運水、出模斜度(Draft angle)、冷料井、流道、注塑仿真、分模、出模、開&合模步驟、模號、拋光(省模)、軟模、硬模、模具表明處理、試模(TEST MOLD)、改模、裝模、交模等。

7、從上可看一套模具按其各部件的功效可細分為:

(二)分類

1、按結構分為兩大類:大水口模具及細水口模具,又稱單分型面模具、雙(多)分型面模具;

2、按熱流道分為:普通流道模具及熱流道模具。熱流道模具除能滿足有特別結構、特大型的制品需要外,其還具有生產效率高、無水口爆發的特性。從模具造價方面來說雖然貴很多,但從長遠生產來講還是很節儉成本的。

3、 按注塑的色彩數量分為:單色模具、雙色模具、三色模具。

4、 按模具鋼料之硬度又可分為軟模、硬模。硬模通常用較硬的鋼材(如LKM8407#鋼材)制成,也有把軟模經熱處理得到的。

一些大公司,一般都會先開一套軟模,待模具改好,樣板OK后,00。再開幾套雷同的硬模。比如NOKIA的手機模具,在開發階段時就會先開軟模,正式生產用的必是硬模。硬模除單價高外,其應用壽命高,啤件質量穩固,外觀精湛。有些硬模保養好的話,歷經二十幾年幾百萬次啤塑后,其啤件仍很俏麗,你看如何成為一名合格的塑膠。幾乎像新模時剛啤出的一樣!!!

模具的報價策略和結算方法:

模具的報價與結算是模具估價后的延續和成果。從模具的估價到模具的報價,只是第一步,而模具的最終方針,是通過模具制作交付應用后的結算,看著塑膠模具結構。形成最終模具的結算價。在這個過程里,人們總是祈望,模具估價=模具價格=模具結算價。

而在實際操作中,這四個價并不完美相等,有可能涌現波動誤差值。這就是以下所要討論的問題。當模具估價后,需要進行恰當處理。收拾成模具的報價,為簽定模具加工合同做根據。通過重復洽談切磋,最后形成雙方均認可的模具價格,簽定了合同。才可正式開始模具的加工。

模具估價后,并不能趕忙直接作為報價。一般說來,還要根據市場行情、客戶心理、競爭對手、形態等因素進行綜合分析。對估價進行恰當?shù)氖帐?在估價的基礎上增加10-30%,提出第一次報價。經過討價還價,可根據實際情形調低報價。然爾,當模具的切磋報價低于估價的10%時。需重新對模具進行改良細化估算,在保證保本有利的情形下,簽定模具加工合同,最后斷定模具價格。模具價格是經過雙方認可且簽定在合同上的價格。

這時形成的模具價格,有可能高于估價或低于估價。當切磋的模具價格低于模具的保本價進,需重新提出修正模具請求、前提、方案等,降低一些請求,以期可能降低模具成本,重新估算后,聽聽塑膠模具招聘,再簽定模具價格合同。應當指出,模具是屬于科技含量較高的專用產品,不應當用低價,甚至是虧本價去逢迎客戶。而是應當做到優良優價,把保證模具的質量、精度、壽命放在第一位,而不應把模具價格看得過重,否則容易引起誤導動作。尋求模具低價,就較難保證模具的質量、精度、壽命。便宜一般不是模具行業之所為。然而,當模具的制作與制品開發是同一核算單位或是有經濟利益關系時,在這種情形下,模具的報價,應以其成本價作為報價。

模具的估價僅是估算模具基礎成本價部分,事實上,其它的成本費用暫不考慮,待以后制品生產的成本,再提取模具費附加值來作為抵償。但此時的報價不能作為真正的模具的價格,只能是作為模具前期開發費用。今后,一旦制品開發成功,應提取模具費附加值,返還給模具制作單位,兩項合計,才能形成模具的價格。這時形成的模具價格,有可能會高于第一種情形下的模具價格,甚至報答率很高,是原一般模具價格的幾十倍,數百倍不等。當然,也有可能報答率等于零。

下期我們將會著重介紹塑膠原料的特征以及塑膠模具加工方法。敬請期待!
