Moldflow在多色注塑成型上的應用

2016-09-14 by:CAE仿真在線來源:互聯網

一、前言

色注塑成型(Multicolour and Multicomponent Injection Moulding),也稱為多色射出成型,是用兩個或多個以上注射單元的注射成型機,將不同品種或不同色澤的物料,同時或先后注入模具內實現制品成型。用此方法可生產具有多種色彩的分色制品,或多種塑料的復合制品,如可制成外層為硬皮、內層為泡沫結構的結構泡沫塑料制品等。多色注射成型是多組分注射成型工藝的一種,也是其中最為復雜的一種。

多色成型的優點:

1. 只需一個廠家就可以完成,因此所需更少場地、更少次品、更少能耗、更少環境污染 (如粘合劑)。

2. 在生產時通過減少生產環節縮短整體循環時間,從而實現更少后勤費用、更少開辦費用,節省了生產成本。

3. 功能綜合化 (如密封性要求很高的產品)。

4. 注射裝置的不同組合保證制品多樣性。

5. 多色成型的工藝可以保證制品靈活性。

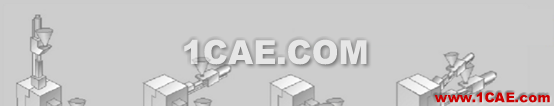

多色注塑成型分為雙注塑和多注塑,雙色注塑成型,見圖0-1,根據排布的不同,分為:“L”型、“V”型、“R”型、“P”型等。

圖 0-1

多組分注塑成型,多個炮筒組成,可以是一個型腔,也可以是多個型腔。見圖0-2

圖 0-2

下面來介紹一下Moldflow如何模擬多色注塑成型。

二、雙色成型的模擬

所謂雙色注塑成型,是指將兩種不同色澤的塑料注入同一模具的成型方法。雙色成型的分析,在Moldflow里的設置是比較簡單便捷。

圖1-1

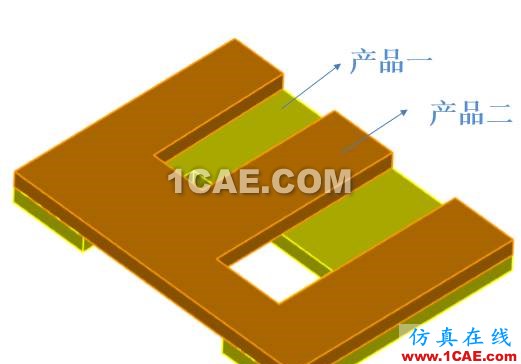

產品如圖1-1,產品一(一射)注塑好以后,將模具旋轉180度,然后注塑產品二(二射),產品需成型兩次,只頂出一次。

在Moldflow的設置,需要將產品一和產品二同時導入Moldflow中,一起劃分網格,軟件支持的網格類型包括中性面、雙層面和3D網格。

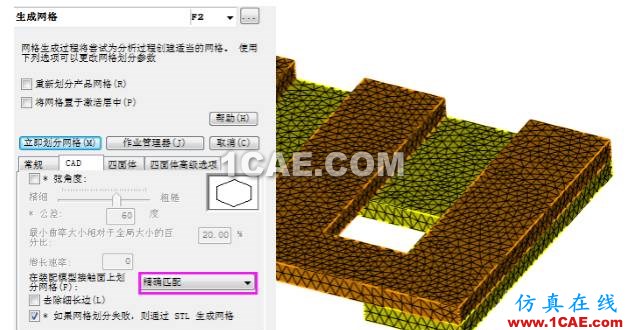

第一步:劃分產品網格。兩個產品同時劃分,選用統一的全局邊長,注意需要選擇精確匹配。見圖1-2

圖1-2

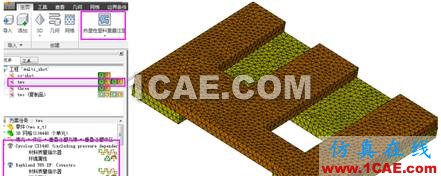

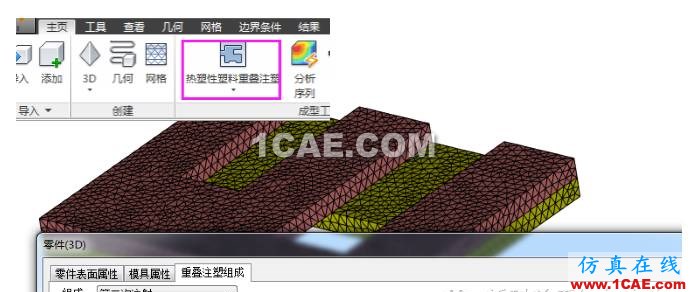

第二步:選擇成型工藝為熱塑性重疊注塑,設定第二射產品的網格屬性為第二射注射。見圖1-3

圖1-3

第三步:選擇一射和二射所用的材料及工藝條件,執行分析。見圖1-4

圖1-4

三、三色成型的模擬

多色注塑成型另一種成型方式,先注塑成型一個塑料制品,然后當成嵌件放在模具當中再注射另外兩種組分的料;也可以是先做成一個雙色的產品,然后當成嵌件注射第三種組分的料。總的來講,三個組分都有一定的固定形狀,因此模具有多個型腔,工序相對于雙色成型和共注射成型更加復雜。

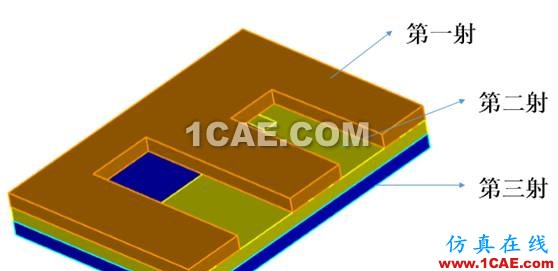

下圖是一個三色的產品,每一射都有具體的形狀,接觸面熔合的情況是產品成敗的關鍵,因此需要用Moldflow來進行模擬,由于是三射成型,傳統的成型方法無法真正模擬產品在注塑過程當中的實際情況,因此需要使用特殊的方法來實現。如圖2-1

圖2-1

第一步:先導入第一射和第二射的產品,選擇網格類型為3D網格,一起劃分網格。選擇雙色的成型工藝,選擇好所用材料,設定工藝條件,執行分析計算。該步驟與普通的雙色成型方法相同。見圖2-2

圖2-2

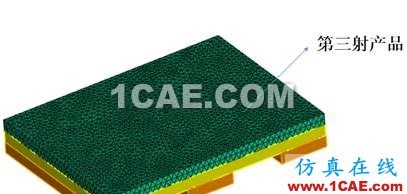

第二步:復制當前雙色成型的方案two.sdy,命名為three.sdy。雙擊打開方案three.sdy,使用“添加”命令,加入第三射產品,然后劃分網格。第三射網格,見圖2-3

圖2-3

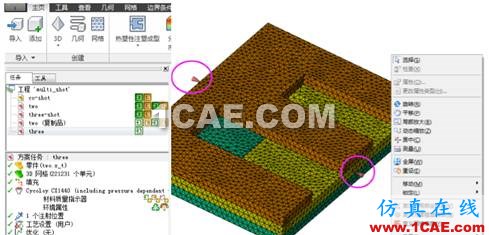

第三步:刪除原方案的注塑位置,如果建了流道系統,統統刪除,然后切換注塑工藝為熱塑性注射成型。見圖2-4.然后為第三射選擇好注射位置。

圖2-4

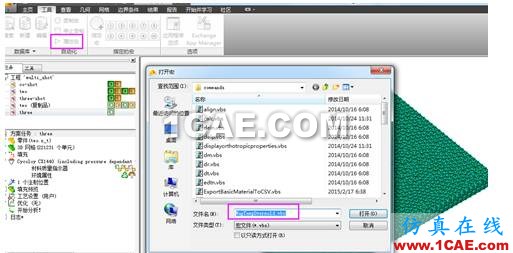

第四步:運行宏命令MapTempOvermold.vbs,見圖2-5.宏命令位于軟件的安裝根目錄下面:X:\Program Files\Autodesk\Moldflow Synergy 2016\data\commands。

注意:在執行這個命令之前不要更改一射和二射網格的屬性,比如將網格屬性更改為part insert或者mold insert都是錯誤的。

圖2-5

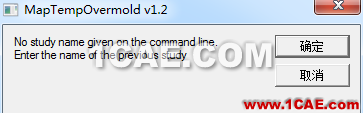

然后會跳出一個對話框,見圖2-6.需要輸入雙色分析的方案名稱two,然后點擊確定,注意不需要后綴名.sdy。

圖2-6

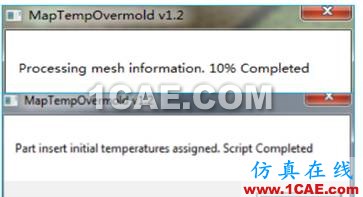

腳本運行的時候會彈出如下信息,百分比表示進度,運行完成以后會提示完成。見圖2-7

圖2-7

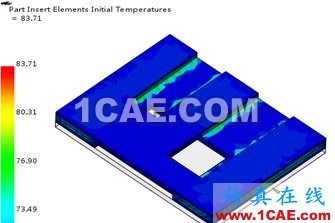

同時腳本運行結束以后,在新的方案three.sdy下面有溫度這個結果。見圖2-8

圖2-8

第五步:也是最后一步,為方案three.sdy選擇分析序列“充填+保壓”并執行分析,生成如下溫度的結果,見圖2-9.可以看到該結果包含第一射與第二射的溫度結果。

圖2-9

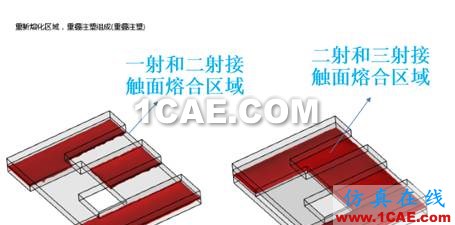

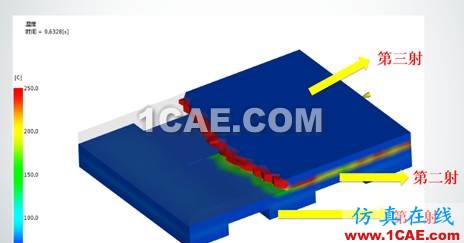

同時可以看到一射和二射接觸面熔合區域及二射和三射接觸面熔合的區域,見圖2-10

圖2-10

四、共注射成型

共注射成型又稱夾芯注射,是多色成型的一種,它是一種連續工序,通過特殊設計的噴嘴或歧管將表層和芯層兩種材質相繼注入模穴。該工序首先注入表層成分(組分A)來填充部分型腔,接著用芯層材料(組分B)繼續填充型腔,最后再次注入表層材質(組分A)。它的特點是只有一個型腔,多個炮筒。如果兩個組分的料顏色差異較大,整個產品表現為夾心狀(如三明治)。

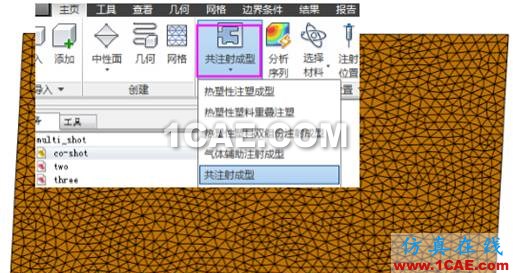

第一步:劃分產品網格,需要選擇網格類別為中性面,注意在執行共注射分析時,僅支持中性面的網格。如圖3-1

圖3-1

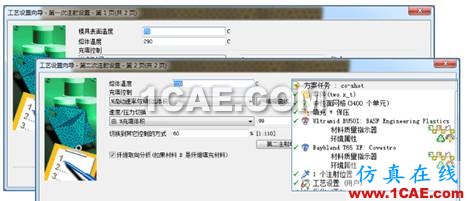

第二步:選擇材料,第一組分的材質及第二組分的材質。然后分別設定兩個組分的工藝條件。比如第一組分的A料充滿型腔的40%,然后注入第二組分B料,B料注射到80%時再次切換回A料。流道系統建好,工藝條件設定好以后,執行分析。如圖3-2

圖3-2

第三步:查看結果,聚合物A料和B料在產品中的排布,A、B兩種料用紅藍兩種顏色區分,可以拉動控制器,查看任何厚度上A、B兩種料的分布情況。見圖3-3

圖3-3

十、總結

本節主要講述了Moldflow在多色注塑成型當中的應用,在軟件里怎么樣去去創建模型,設置工藝參數,成功執行分析。多色注塑的成型,工藝上都比較復雜,成型時會出現各種各樣的問題,如兩個產品熔合得不好,二射將一射燙花,變形過大等等,其實很多的成型問題都可以通過Moldflow來模擬分析,借助軟件將問題提前預測出來,將問題可視化量化,從而幫助我們提前將問題解決。
