Moldflow 2013新增功能

2016-02-28 by:CAE仿真在線來源:互聯網

前言

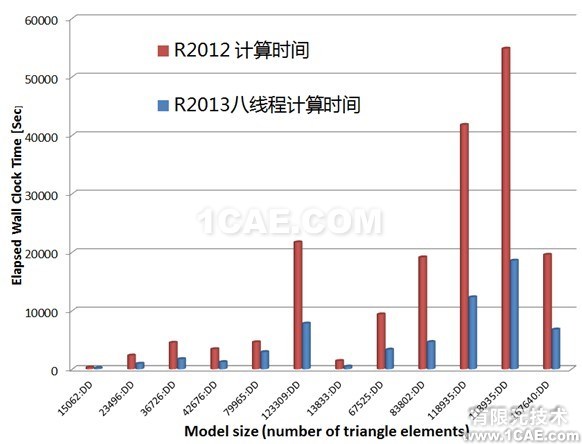

Moldflow2013版本已經正式發布了,新版本的改進繼續體現在以下三個方面:一是更人性化的用戶界面,操作速度顯著提升;二是求解器的進一步更新改進,改善了舊版本分析難于考慮的盲區;三是分析速度提升。
一用戶界面更為人性化
1.1 支持新的格式文件導入
簡介:新版本增加了支持Alias2013,Pro-E v5.0 – Creo 1.0,NX8.0(*.prt),
Rhino5.0(需要MDL)

不需要MDL可以直接讀入step格式文件
模型導入,打開項目和存儲速度加快,尤其是對于大于10MB的文件

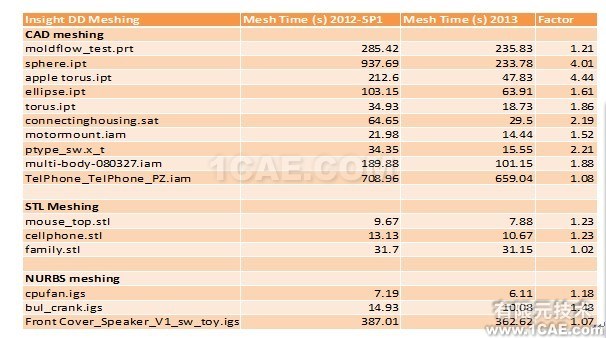

單元生成平均速度約為舊版本的1到2倍之間,單元質量提高,如下統計結果

1.2 新的mold boundary生成功能,方便做cool(FEM)分析
簡介:實現自動生成流道,冷卻系統產品以及嵌件處的的型腔內壁,如下圖。

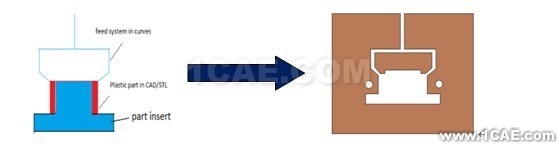

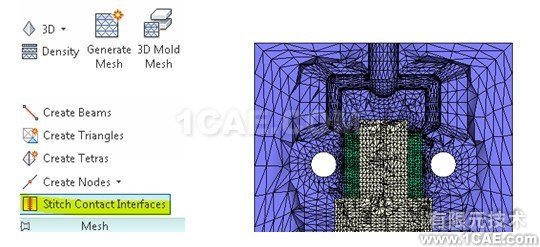

提供縫合接觸面的功能,以形成模具內表面單元,如下圖

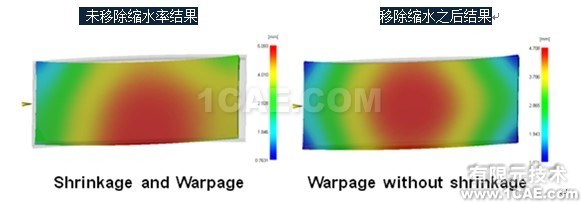

1.3 提供移除不同縮水率之后的變形功能

二求解器的改進
2.1 3D流動分析功能的改進

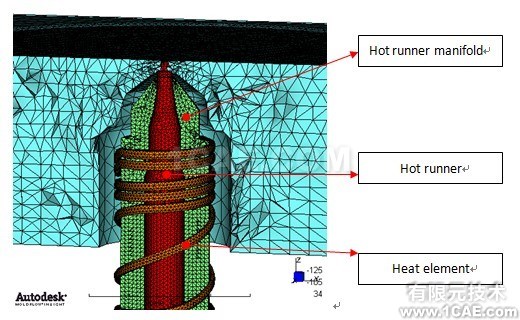

在3D流動分析中使用新的HTC邊界條件,提高熱流道和澆口處的溫度分析精度
提高了overmolding中運算溫度結果的速度
Core shift支持多種約束類型的分析,如下
應力分析(stress analysis)
變形分析(warp analysis)
應力+變形分析(stress+warp)
Core shift分析

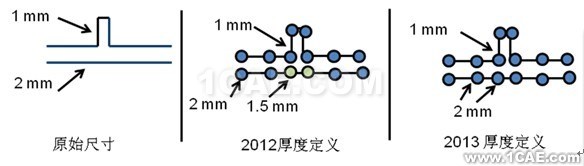

流動分析中改善rib處厚度的定義,提高了體積收縮的精度

  提高了3D流動分析中自動充填時間的計算
2.2 cool(FEM)分析的功能改善
3D瞬態分析支持產品為dual domain
  冷卻系統為1D 單元
  分析產品為dual domain
3D mold bondary
3D part insert

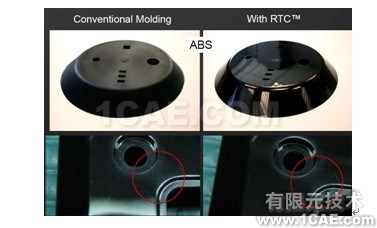

  高光成型功能(RHCM)進一步加強,實現模具溫度的快速切換
  支持3D和dual domain單元
  支持蒸汽加熱和電加熱模式

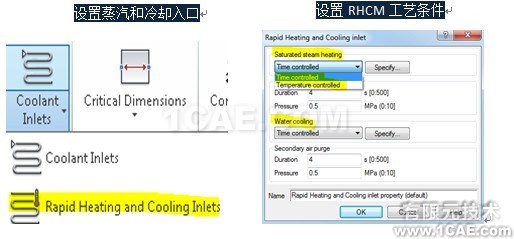

  支持設置RHCM工藝:通蒸汽階段+吹氣階段+通冷卻水階段+吹氣階段
