本文主要對Abaqus的二次開發做一個簡單的介紹。
一、Abaqus二次開發的目的
有些情況下,Abaqus提供的功能不能滿足用戶的需要,例如添加某些復雜的邊界條件,迅速的劃分一些復雜網格、自動分析處理結果、生成數據庫、與外部軟件對接、集成專門分析插件、開發新界面等。概括起來就是提高工作效率和添加未有功能。
二、Abaqus二次開發接口
Abaqus有兩種二次開發接口:用戶子程序(User Subroutine)和Abaqus腳本接口(Abaqus Scripting Interface)。
1)用戶子程序
用戶子程序顧名思義就是用戶可通過特定的函數進行編程,以便于進行一些通常方法不能實現的數據輸入,用戶可通過用戶子程序進行材料、單元、邊界條件等的設定。用戶子程序以Fortran語言進行開發,文件名后綴為.for。
關于用戶子程序的介紹,讀者可查看前面文章
ABAQUS用戶子程序(User Subroutine)基礎介紹
關于用戶子程序的應用,讀者可參看前面文章
鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC
2)Abaqus腳本接口
abaqus腳本接口是一種對應abaqus模型和數據的應用程序接口(Application Programming Interface),以Python語言進行開發。用戶可通過Abaqus腳本接口進行如下操作:
①創建和修改Abaqus的模型組建,例如零件(Parts)、材料(Materials)、載荷(Loads)和分析步(Steps)等。
②創建、修改和提交Abaqus分析任務。
③查看分析結果。
3)Abaqus腳本與Abaqus/CAE的交互關系
如上圖,用戶可通過GUI、命令行接口和腳本來輸入命令,命令通過Python解釋器,進入到Abaqus/CAE轉換為INP文件的同時,生成.rpy文件。生成的INP文件可通過求解器進行分析求解,最終結果會放在ODB的數據庫文件中。
相關INP的介紹可查看之前文章
ABAQUS INP文件應用
生成的.rpy文件和.odb文件均放在Abaqus軟件設置的工作目錄下。

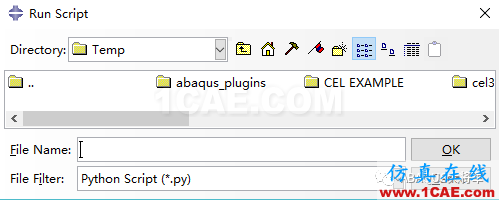

用戶可通過File→Run Script運行腳本程序,彈出run script對話框,如下圖所示
4)創建或獲取腳本文件的方式
用戶主要可通過如下方式獲取腳本文件
① 通過Abaqus/CAE正常界面操作完成整體的仿真分析流程,在Abaqus設定的工作目錄下找到abaqus.rpy文件,此文件為以Python語言形式生成的腳本文件。
② 在Abaqus/CAE的圖形用戶界面中,使用宏管理(Macro Manager)工具,錄制宏的操作,錄制過程中進行的用戶界面的操作都將以命令的形式保存在宏的腳本文件中,存放位置可設定在工作目錄下,文件名為abaqusmaro.py。
③ 用戶可分根據上面兩種方法得到的文件進行創建、修改獲取新的腳本文件。
后邊會對腳本文件進行結構和語句介紹、腳本文件的應用等。
