Abaqus創建零厚度cohesive單元

2017-07-03 by:CAE仿真在線 來源:互聯網

使用內聚力模型(cohesive zone)模擬裂紋的產生和擴展,需要在預計產生裂紋的區域加入cohesive層。建立cohesive層的方法主要有:

方法一、建立完整的結構,然后在上面切割出一個薄層來模擬cohesive單元,用這種方法建立的cohesive單元與其他單元公用節點,并以此傳遞力和位移。

方法二、分別建立cohesive層和其他結構部件的實體模型,通過“tie”綁定約束,使得cohesive單元兩側的單元位移和應力協調。

有些情況下需要建立零厚度的cohesive單元以進行裂紋擴展的計算模擬,下面以第一種方法進行零厚度的cohesive單元的建模。

新建一個二維模型,如下圖所示:

圖1

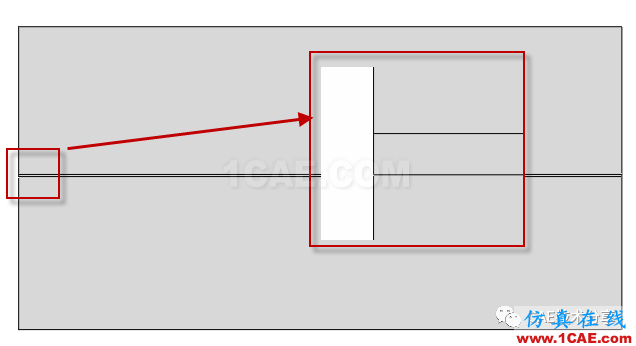

假設在模型的中間有一層零厚度的cohesive單元層,做一個切割處理,如下圖所示:

圖2

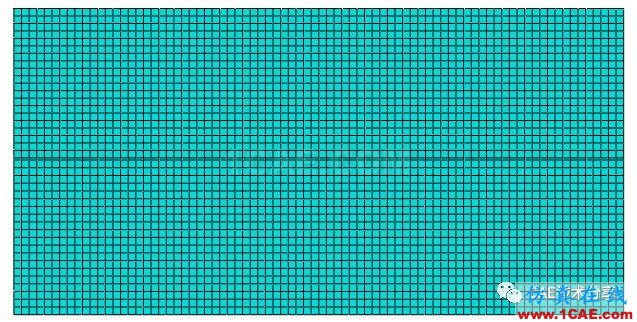

切割出一個很小的縫隙之后進行網格劃分,如下所示:

圖3

完成這一步之后需要通過菜單欄Mesh-creat mesh part將單元變成孤立網格。

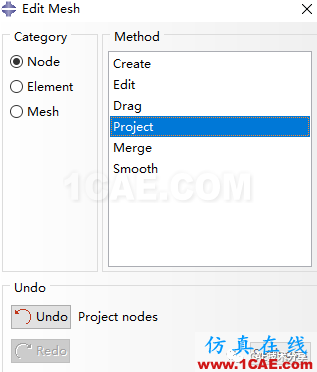

在此基礎上即可創建零厚度的單元。點擊菜單欄Mesh下面的Edit,如下所示:

圖4

然后框選出中間縫隙的上面一層節點,之后再選擇下面一層的一個單元面,將縫隙的上面的所有節點投影到縫隙的下層。

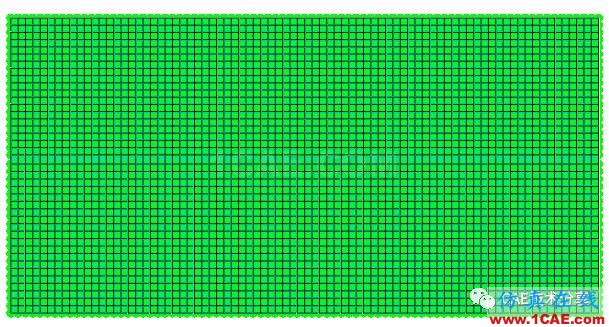

投影完的效果如下,中間的縫隙不見了。

圖5

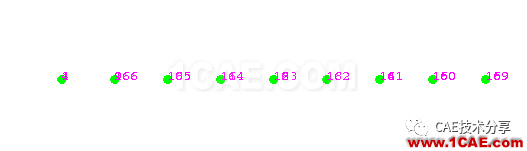

打開節點號的顯示,如下所示,可以發現在中間的一層位置處相同位置有兩個節點,也即是該層單元為零厚度單元。

圖6

再之后,通過Assign Element Type可修改中間這一層重合的單元,修改為cohesive單元。
