abaqus熱電耦合培訓案例熱分析總結

2017-06-13 by:CAE仿真在線來源:互聯網

斷斷續續進行了將近半年ABAQUS 熱電耦合熱分析,現在將自己在這段時間的一些經驗總結下來給大家分享,不足的地方歡迎大家批評指正 :
(1)做熱電耦合熱分析最重要的資料就是abaqus manual 中關于熱電耦合的章節,其中abaqus example中關于熱電耦合的保險絲熔斷的例子是非常好的學習資料,http://docs.abaqus.com:8000/aoss-hdocs/v6.11/books/exa/default.htm鏈接在這里,這里如果把這個例子吃透熱電耦合模擬基本就沒有問題了,結合例子中材料參數的設定
以及荷載邊界條件,來分析自己的模型,這里面有一個非常奇怪的地方就是abaqus建立熱電耦合模型是以mm為尺度建立的;
(2)關于熱電耦合分析中的幾個概念,首先要說明的就是這里面非常重要的一個瞬態分析和穩態分析,這個有個好的理解方法就是如果你關注最終的結果那么做穩態分析就完全
足夠了,但是如果你關心的是中間過程那么需要進行瞬態分析,做熱電耦合經常出現不收斂的情況,這種情況在瞬態分析中經常遇到,之所以在前期花費時間過多主要在于分析瞬態
不收斂上;
(3)關于設定邊界荷載,要注意第一,電流邊界對應一個電壓邊界;如果設定兩個電壓邊界則不需要設定電流荷載了;第二,關于熱沉邊界,這個邊界設定后會對問題分析產生很大的
便利,大家要結合具體問題設定;第三關于電流選擇有集中電流,和分布電流(電流密度),這個跟我們實際理解的是一致的。

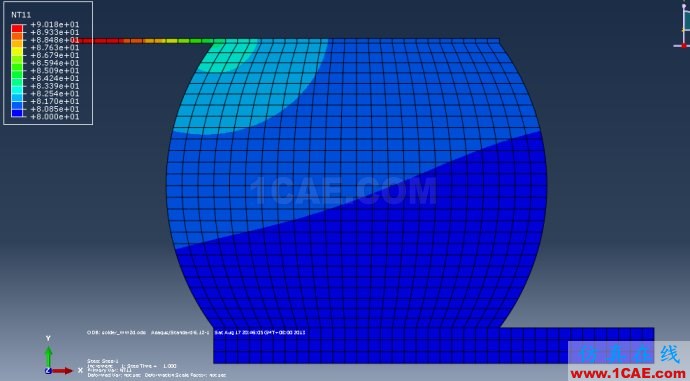

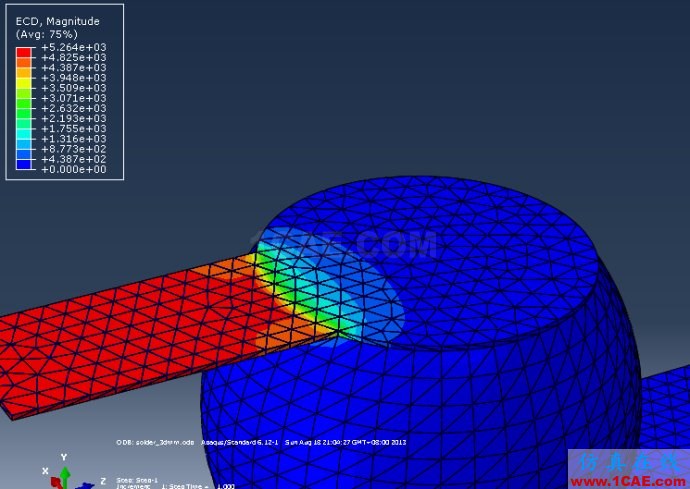

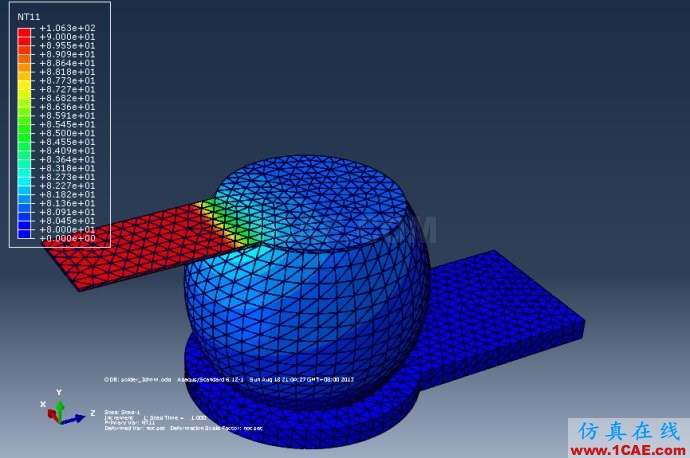

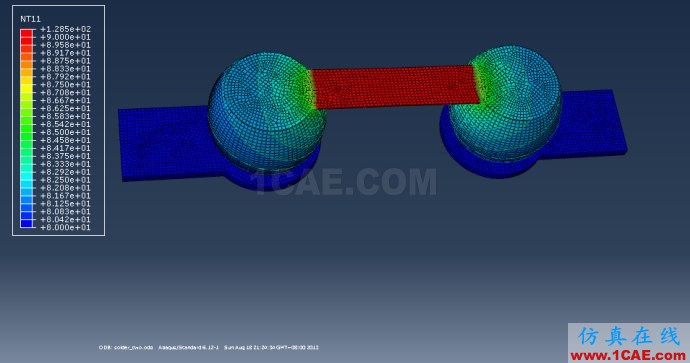

最后放上幾張圖紀念這些月來的辛苦努力
