[轉載][ABAQUS問題二] 簡單案例分析Import引起重力震蕩對后續分析的影

前一文(http://blog.sina.com.cn/s/blog_642b4b710100rbrv.html)對abaqus軟件import from Standard to explicit時發現重力作用出現震蕩的問題。這些繼續尋找這個問題帶來的后續分析影響程度。

以一個7層框架-核心筒結構為例,墻和樓板用s4r,材料為混凝土,梁柱用B31,材料為鋼:

(1)隱式計算文件
core.inp--》表示的是隱式下完成施工模擬和地震波分析;
(2)顯式計算文件
core_std.inp---》表示的是隱式下完成施工模擬;
core_xpl.inp---》表示的是顯式下地震波分析,初始狀態來自core_std.inp結果;
core_xpl.inp中為兩個step,第一個僅為保持重力作用的step,第二個為時程分析;

有興趣的朋友,可以留下郵箱,我給這三個inp文件發給您們。

(3)兩個結果對比
對比三種狀態,可詳見附件中的三個圖:
圖1左邊為隱式狀態的重力最終結果,圖1右邊為顯式import過來的最初狀態;
對比結果一致

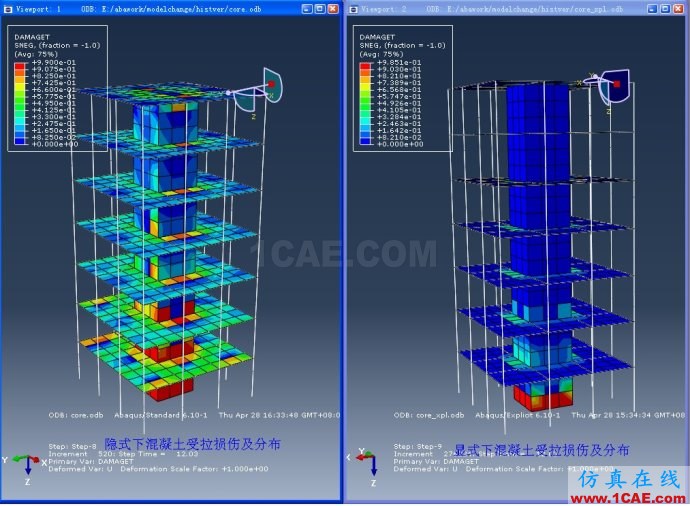

圖3左邊為隱式下12s的混凝土受拉損傷,圖3右邊為顯式下12s的混凝土受拉損傷;

對比結果,兩者相差很大,表現在數值大小和損傷分布上。

結論:根據這個結果,很難說import對后續的時程分析影響不大。
