Abaqus薄板彎曲變形分析實例

2017-06-16 by:CAE仿真在線來源:互聯網

ABAQUS提供了業內領先的接觸建模能力,接觸中各種表面間的各類摩擦性質可以建立相應的模型模擬,來符合不同接觸行為的要求。

本文采用Abaqus/Standard求解器,進行薄板彎曲變形分析,用以簡單展示ABAQUS接觸建模及其分析功能。

1、計算模型

如圖1所示,懸臂梁左端受剛性模具固定,右端受移動模具下壓產生變形。

2、有限元模型

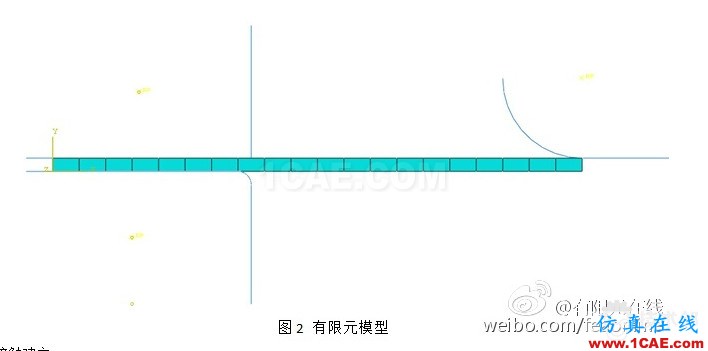

建立有限元模型,創建穩態分析步,分析薄板和剛性表面間的接觸,平板使用實體平面應變單元CPE4I, 該單元沿板厚方向只需要一個單元即可以準確模擬彎曲行為。剛性表面以解析剛性面模擬。

3、接觸建立

ABAQUS中,接觸的一般需要三個步驟。

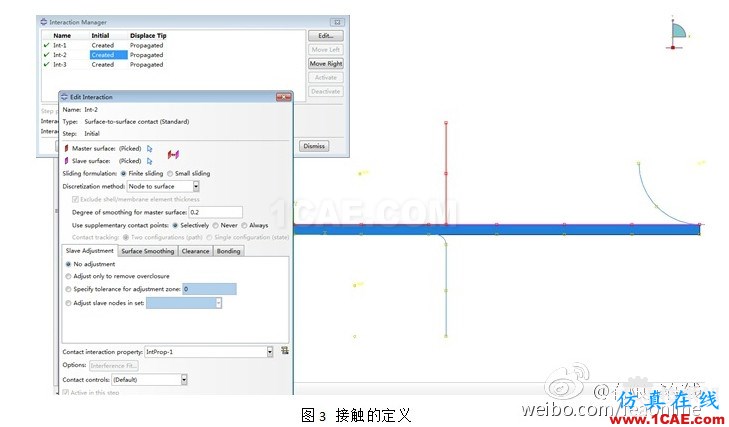

首先定義接觸表面。剛性表面一般作為接觸對的主面,本例中將剛性模具的面定義為主面,薄板面為從面。

進而定義接觸對。選擇發生接觸的主從面定義為接觸對。

最后定義接觸屬性。包括接觸類型,以及摩擦系數等相關接觸參數。本例選擇無摩擦的光滑接觸屬性。

本案例共包括三個接觸對,分別為三個剛性模具與薄板之間的接觸。

完成接觸設定后,對模型設定相關邊界條件:上下模具完全固定,沖頭向下移動60mm。薄板左端固定。

在此邊界條件下,沖頭向下移動時,薄板上的三個接觸對發生作用,使得薄板右端發生彎曲。

4、接觸輸出

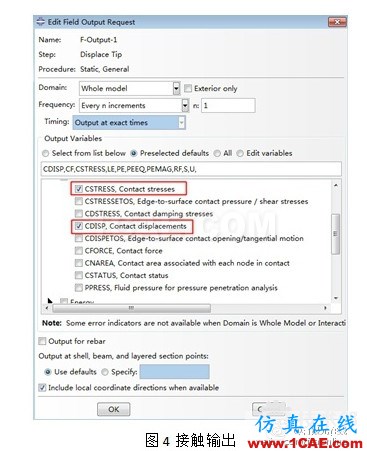

接觸設定中,對于多有表面的接觸信息,可以設定接觸應力、接觸位移等接觸輸出信息。

5、分析結果

如圖所示,計算完成后薄板發生預想彎曲。案例設定了接觸應力輸出
