基于XFEM技術模擬二維平板疲勞裂紋擴展-Abaqus軟件
2017-05-05 by:CAE仿真在線 來源:互聯網
利用Abaqus軟件做材料的疲勞裂紋擴展的模擬分析,早在2009年就已經在SIMWE論壇上看到有人發布相關的例子了,但是沒有說出來具體CAE操作流程,雖然有inp文件,但是文件中某些關鍵詞在CAE模塊中并不支持,所以對于新手小白來說,想要做出疲勞裂紋的擴展,有點難度。本人兩個月前開始接觸疲勞裂紋的模擬,先前是一直在做靜載荷條件下的裂紋擴展,兩者都是利用XFEM技術,后者的教程在網上較多,但是前者的教程,就像前面提到的,少之又少。
同時,在Abaqus的幫助手冊里,同樣可以找到關于基于XFEM技術模擬低周循環載荷下,疲勞裂紋的擴展的相關例子,提供了inp文件,附在本文的最后,有需要的朋友可以下載來看看,也可以自己到幫助手冊里找找出處。
好的,說了這么多,現在開始正式進入本篇教程的干貨內容,基于本人也是還在新人階段,此分析模擬是源自于幫助手冊中的例子,但是邊界條件與手冊中有所差別,所以教程中有疏漏或者出錯的地方,還請各位朋友,注意鑒別,提出指正批評。

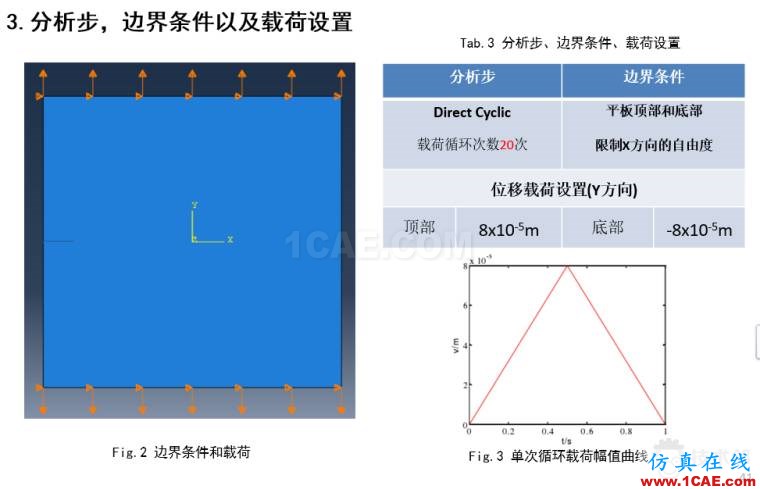

【例子背景信息】一塊3X3m的二維平板的頂部與底部受到方向相反的循環變化載荷,頂部受到峰值為8X10-5m位移載荷,底部受到峰值為-8X10-5m位移載荷,二維平板存在一條長度為0.3m的預制裂紋,位置如下面模型圖所示。采用Direct cyclic分析步,實現受載過程的分析。
【模型信息】一塊二維平板的幾何信息和材料的參數、初始損傷判據和演化準則、分析步以及載荷邊界條件設置如下圖所示:
【cae操作步驟】
-
首先先建立一個二維平板和初始裂紋的幾何模型,在Part模塊中操作:

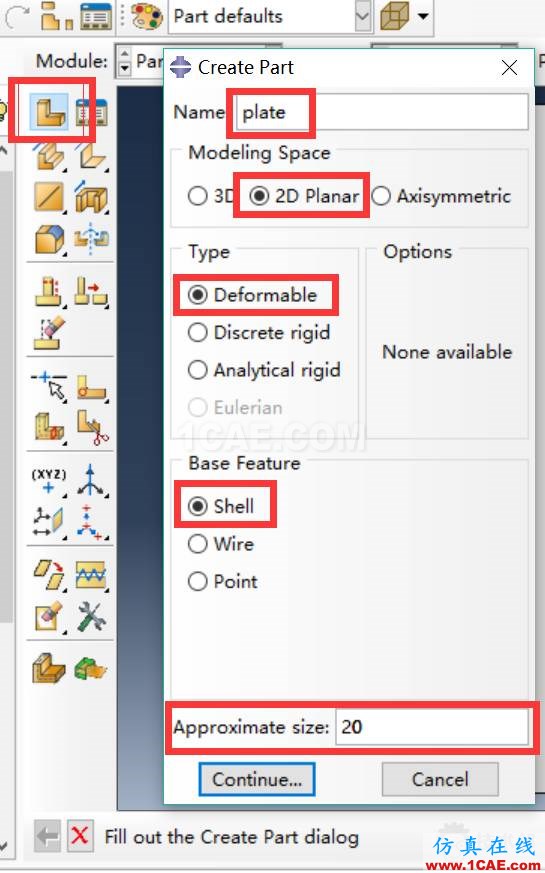

(1)二維平板幾何模型:如圖1所示,進入CAE界面后,點擊
create part,進入create part的編輯界面,為二維平板幾何模型命名為plate,選擇2D Planar(即此模型為二維模型),Deformable可變形的Shell模型,因?yàn)槲覀兊亩S平板規格為3X3m,一般
的輸入值為模型最大尺寸的5-10倍左右較為合適,所以我選擇輸入值為20作為大約尺寸。點擊continue,進入畫圖界面,點擊

按鈕,以對角點兩點建立矩形,我們?cè)?
坐標輸入框中輸入二維平板幾何模型的兩點對角點,首先輸入(-3,-3)【不用輸入括號】,按回車鍵完成一點輸入,再輸入第二點(3,3)【不用輸入括號】,按回車完成第二點輸入,最后點擊一下鼠標中鍵完成二維平板幾何模型的建立。

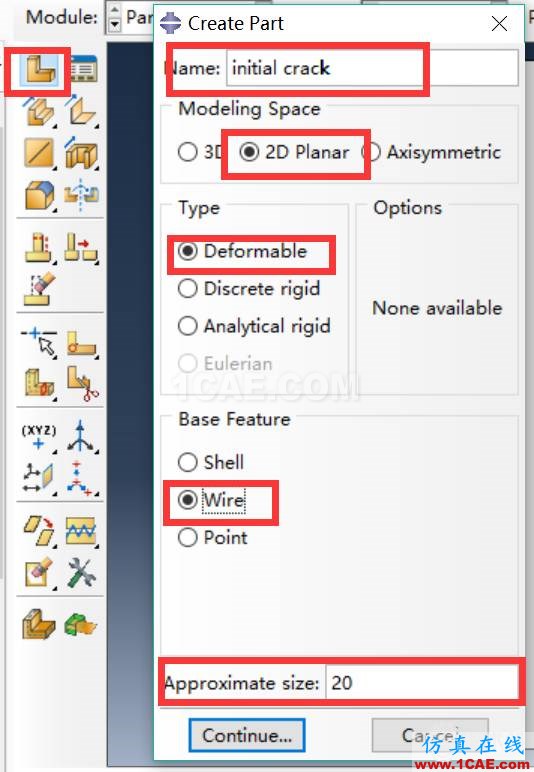

(2)初始裂紋幾何模型:如圖2所示,點擊
create part,進入create part的編輯界面,為初始裂紋幾何模型命名為initial crack,選擇2D Planar(即此模型為二維模型),Deformable可變形的wire模型,因?yàn)槲覀兊亩S平板規格為3X3m,一般
的輸入值為模型最大尺寸的5-10倍左右較為合適,所以我選擇輸入值為20作為大約尺寸。點擊continue,進入畫圖界面,點擊

按鈕,以兩點建立一條直線,我們?cè)?
坐標輸入框中輸入裂紋的兩個端點,首先輸入(-3,0)【不用輸入括號】,按回車鍵完成一點輸入,再輸入第二點(-2.7,0)【不用輸入括號】,按回車完成第二點輸入,最后點擊一下鼠標中鍵完成初始裂紋幾何模型的建立。

圖1 圖2
-
進入裝配Assembly模塊
,對二維平板與初始裂紋幾何模型進行裝配。
首先點擊
creat instance,創建裝配體,進入編輯界面,按住Shift鍵,選擇剛剛建立的plate和initial crack部件模型,其他得接受默認選項,點擊OK,完成二維平板模型的裝配,如圖3所示。
圖4
3.創建材料以及損傷判據準則,首先進入

模塊,點擊

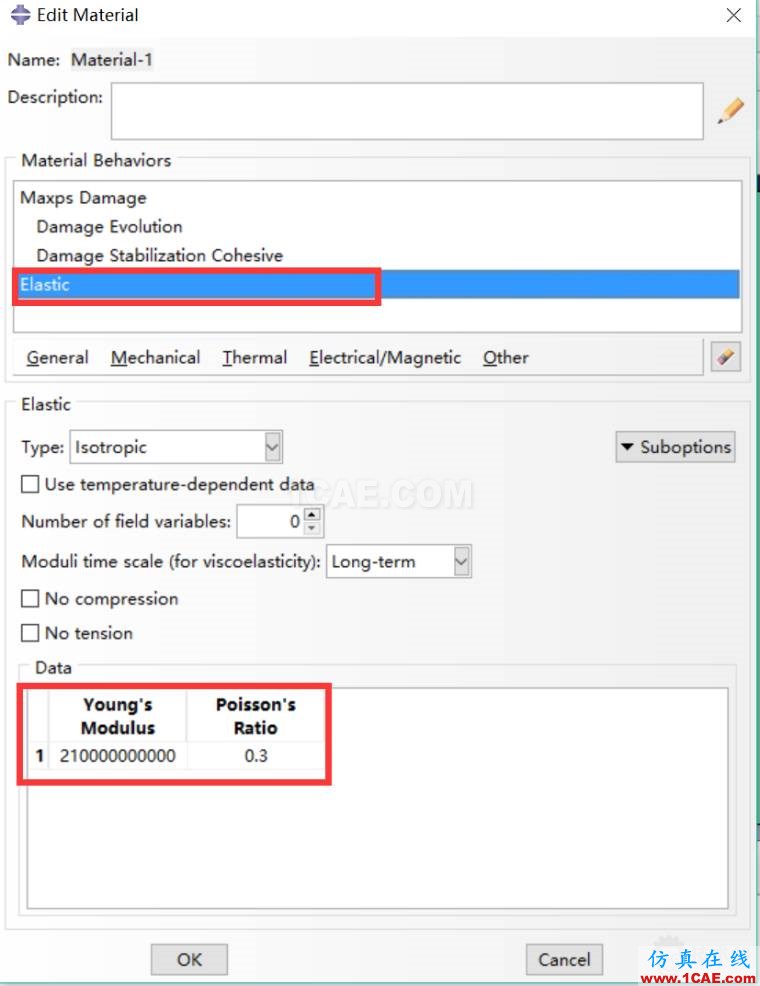

creat material創建材料,進入編輯界面,點擊mechanical中的elasticity中的elastic,輸入楊氏模量young’s modulus,輸入值為210e9,泊松比0.3;再?gòu)膍echanical中選擇Damage for traction-separation中的maxps最大主應力準則作為材料的初始損傷判據,在max principal stress中輸入值為8.44e7pa,再點擊

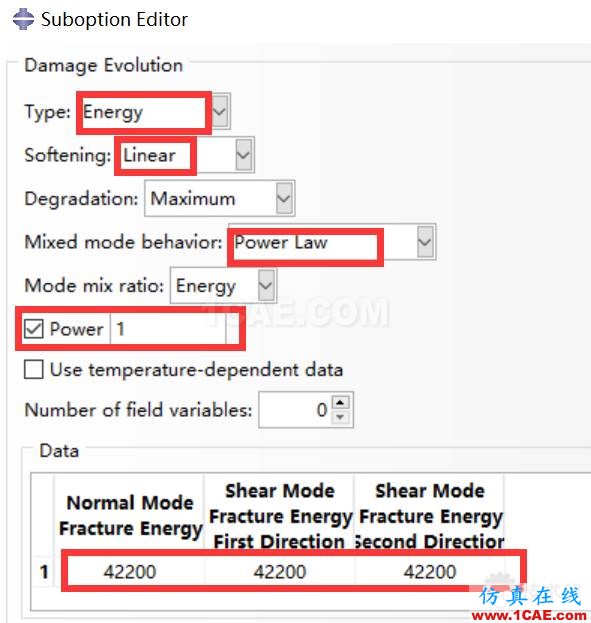

中的Damage evolution建立材料的損傷演化準則,在type中選擇energy,在softening中選擇linear,mixed mode behavior中選擇power law作為計算斷裂能釋放率的公式,并勾選power,輸入值為1,代表指數為1(詳情請查閱幫助手冊中的power law公式),最后在三個類型的斷裂能輸入值為42200;再點擊

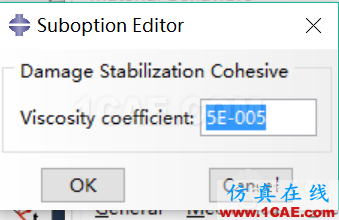

中的Damage stabilization cohesive,輸入粘性參數為5e-5,為了促進結果的收斂。
圖5
4. 創建截面并指配截面,點擊

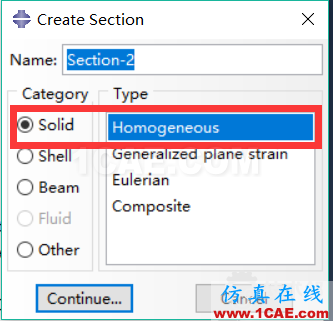

creat section創建截面,進入到編輯界面,選擇solid中的homogeneous,點擊OK創建界面成功;第二步,點擊

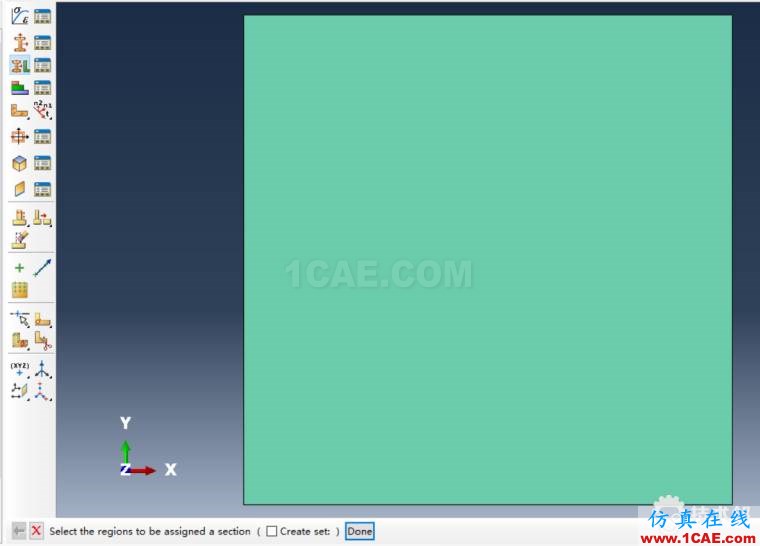

assign section指配截面,再點擊二維平板模型,按鼠標中鍵,完成截面的指配,完成后,二維平板模型呈綠色。
圖6
5. 劃分網格,首先進入mesh模塊
,要注意因?yàn)槲覀冊谥霸赼ssembly選擇是mesh on part,所以要選擇

,在本例子中,只需要對plate進行網格劃分。首先點擊
按邊進行播種,按住shift鍵,并選中plate的四條邊,點擊鼠標中鍵,進入編輯界面,選擇by number按照種子數量的方式進行播種,種子的數量為59(這里選擇為基數的原因是必須要保證xfem初始裂紋的位置位于網格的內部,而不能再網格的邊界上,否則會影響裂紋擴展的準確性,其根據各位可以去考究,本人是從網上找到的信息,出處不詳,歡迎補充),點擊ok完成種子播種。
然后點擊

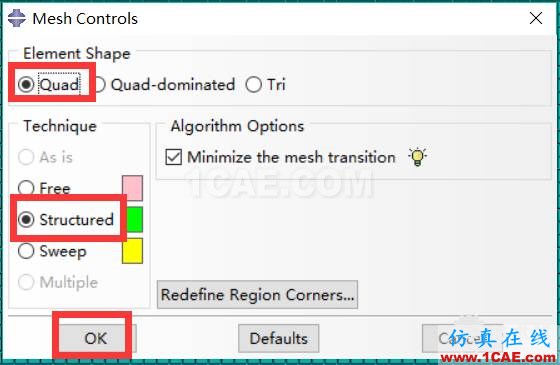

assign mesh control,指定劃分網格的技術,進入編輯界面,選擇quad全部為四邊形,structured,點擊OK;再點擊

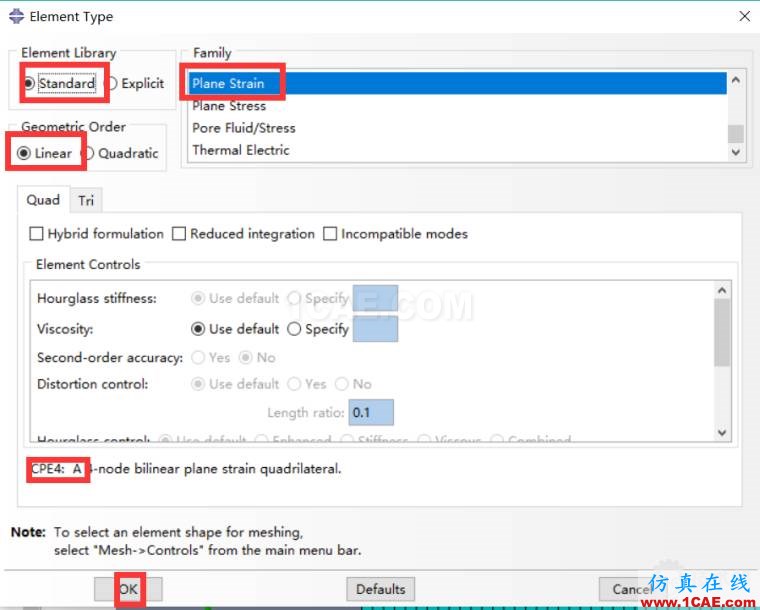

assign element type指定網格類型,進入編輯界面,在單元族family里選擇plain strain平面應變類型,其他的接受默認設置,點擊OK,最后的網格代號為CPE4。最后點擊

mesh part生成網格。
圖7
6. 設置接觸條件,建立XFEM初始裂紋以及定義斷裂準則(這一步非常關鍵)。
首先進入到interaction模塊

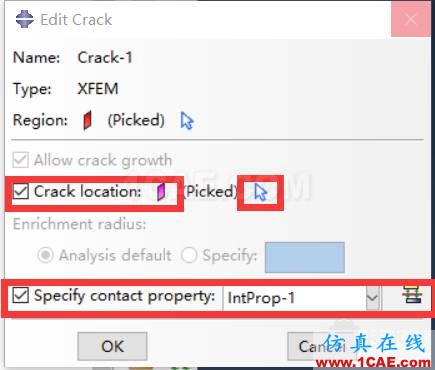

,找到special選項里的crack,點擊creat創建裂紋,選擇XFEM,點擊OK后,首先先點擊裂紋所在的區域,也就是點擊本例子中的plate,然后進入編輯界面,勾選crack location,然后點擊旁邊的箭頭,選擇我們裝配好的裂紋線,再勾選specify contact property,因?yàn)檫€沒有建立接觸屬性,所以我們可以點擊編輯界面里的

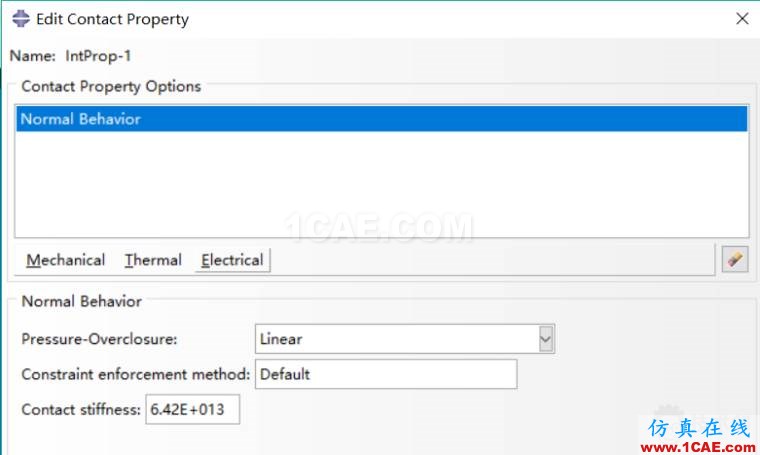

來創建一個接觸屬性,進入contact property的編輯界面,我們只需要?jiǎng)?chuàng)建一個normal behavior,此選項可在mechanical里找到,參數設置如下圖,創建完點OK,回到XFEM crack的編輯界面,選擇剛剛創建的contact property后,點擊OK,完成XFEM 初始裂紋的創建。
圖8
接著,點擊

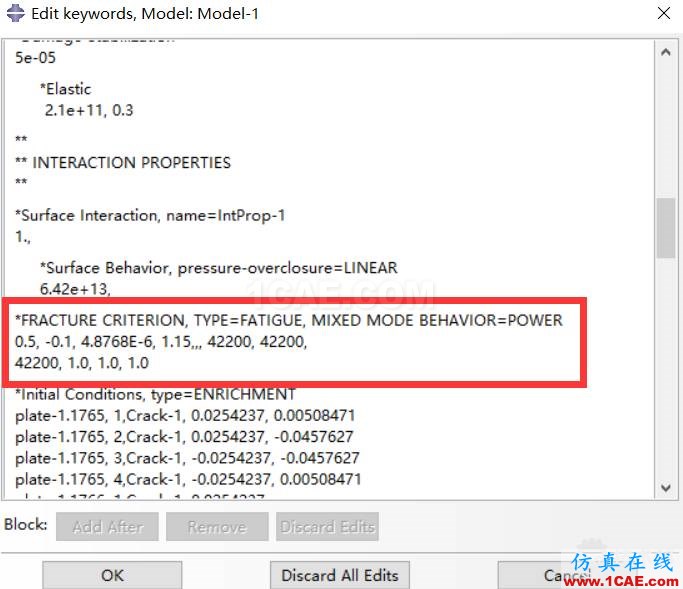

creat interaction創建接觸,進入編輯界面,選擇XFEM growth,點擊OK完成創建接觸?,F(xiàn)在最關鍵一步是要在key words里輸入Fracture criterion斷裂準則的參數設置(這一步本可以在contact property里設置,但是由于其中一項類型是選擇為fatigue,而cae界面里沒有此選項看,只有VCCT,所以這一步必須在key words輸入,值得一提不要貪方便把全部的contact property都在key words輸入,本人原來就連同normal behavior也一起在key words輸入,所以最后裂紋始終沒有擴展,原因應該必須要在XFEM crack指配一個接觸性能),key words的輸入請看圖,在左邊樹形圖的model點擊右鍵,選擇edit keywords,進入編輯界面,詳情如圖,具體數值定義,請自己考究。
圖9

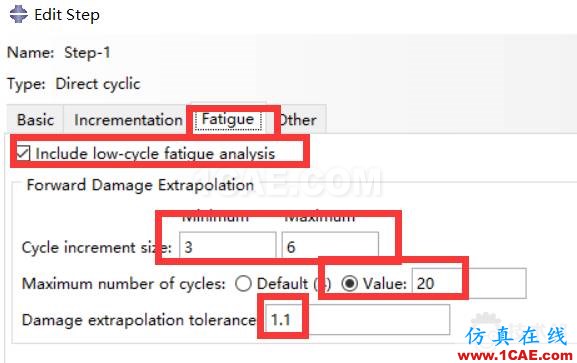

7. 進入到step模塊,點擊

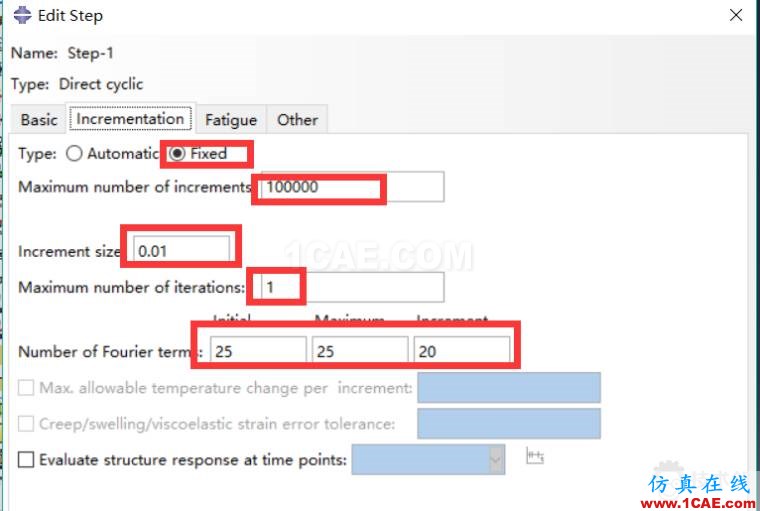

creat step創建分析步,設置詳情請看圖(打字實在太累)。
圖10

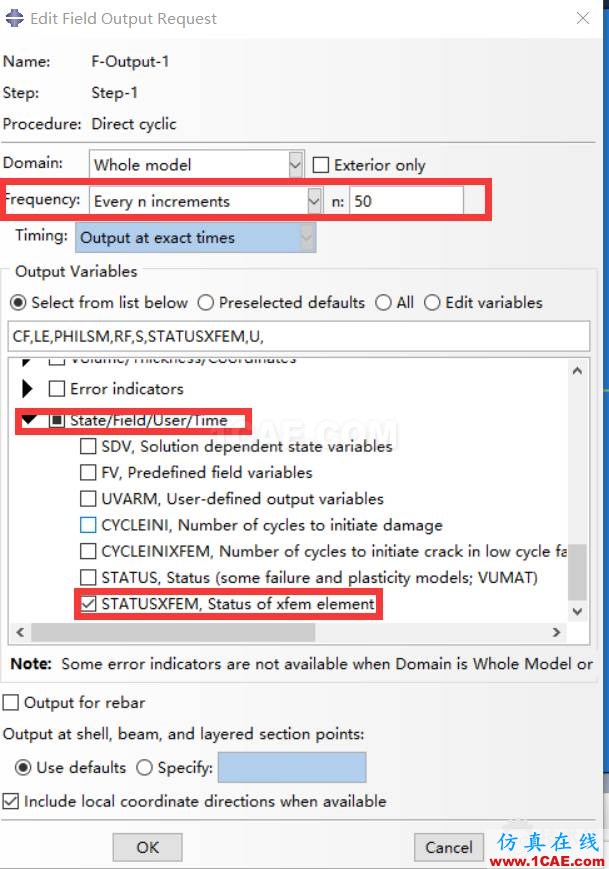

在field output里找到

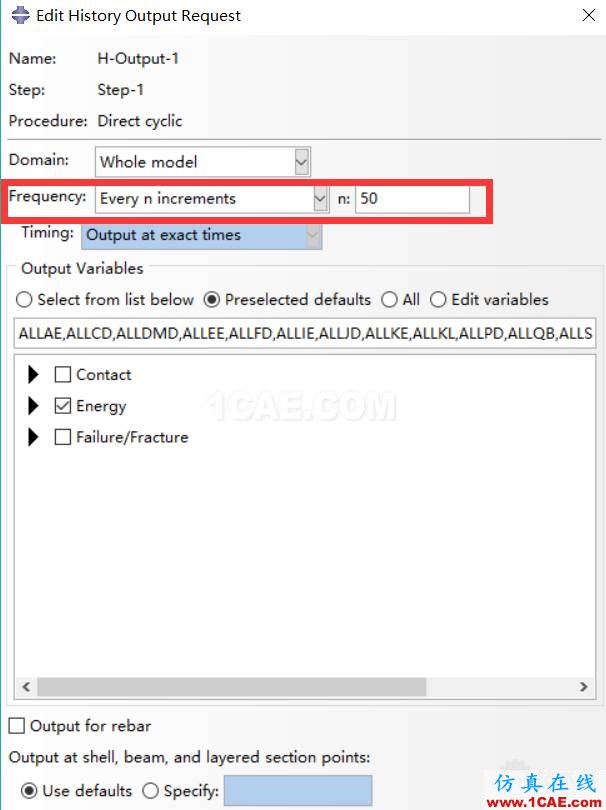

這兩項勾上,必須要這兩項輸出才能觀察到裂紋的擴展?fàn)顟B(tài),如果想要輸入頻率高一點的話呢,可以把frequency改成50(歷程輸出和場輸出都改).
圖11

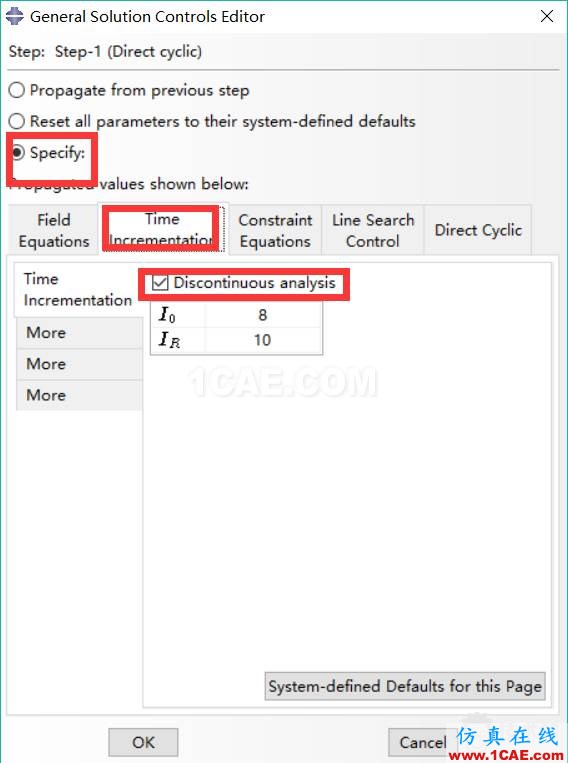

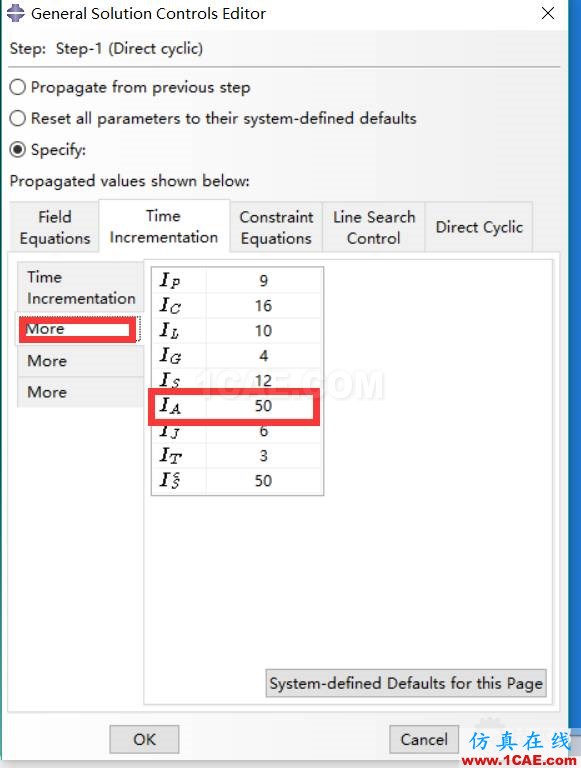

為了改善結果的收斂,可以在other選項中,general solution control中edit一下step-1,進入編輯界面,如圖設置。在下圖中time incrementation下一個選項more中的IA數值改為50.
圖12

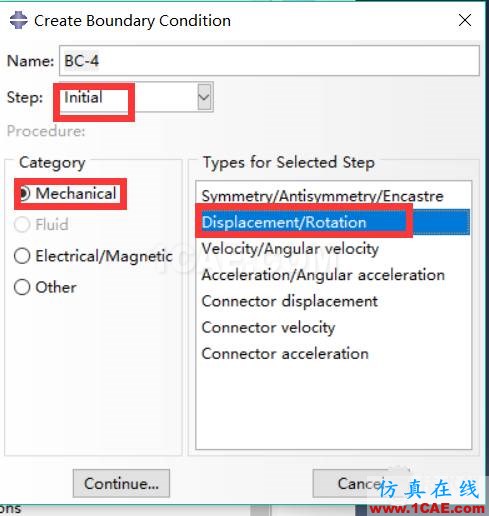

8. 進入Load模塊,建立邊界條件以及幅值曲線載荷,首先建立初始邊界條件,點擊

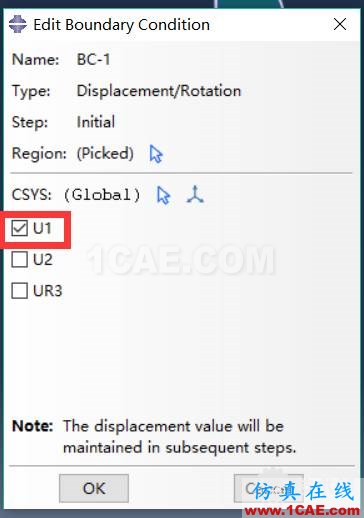

創建邊界條件,進入編輯界面,step選擇initial,然后選擇mechanical中的displacement/rotation,如圖,點擊continue,選擇plate的上下兩條邊,固定x方向,也就是只勾選U1,點擊ok完成初始邊界條件創建。
圖13
再點擊

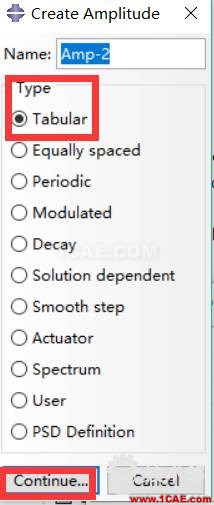

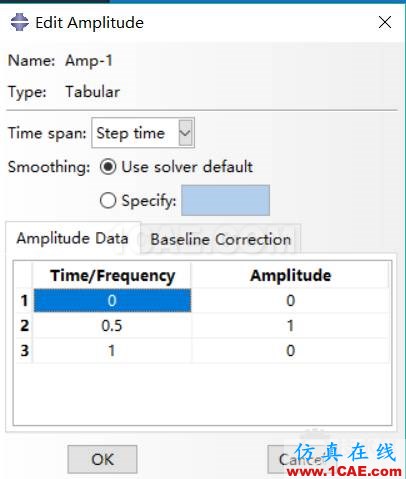

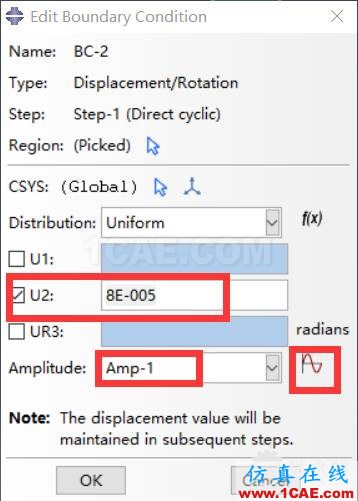

創建step-1的位移載荷邊界條件,同上,在step中選擇step-1,然后選擇mechanical中的displacement/rotation,點擊continue,選擇plate頂部那條邊,進入編輯界面,如圖,其中要為位移載荷指配創建一個幅值曲線(實現載荷的周期變化),如圖點擊
,進行如圖參數設置(具體意義請自己考究),創建完幅值曲線并指定好后,點擊OK,完成頂部邊的載荷定義,重復上述操作為底部邊設置方向相反,大小相同的位移載荷。
9. 進入JOB,提交任務,等待計算完成,進入result觀察裂紋擴展情況。
PS:終于尼瑪寫完了,可能有些寫的不清楚,歡迎大家留言,也希望各位大牛批評指正,補充完善,為廣大學習者提供更為全面的學習信息。

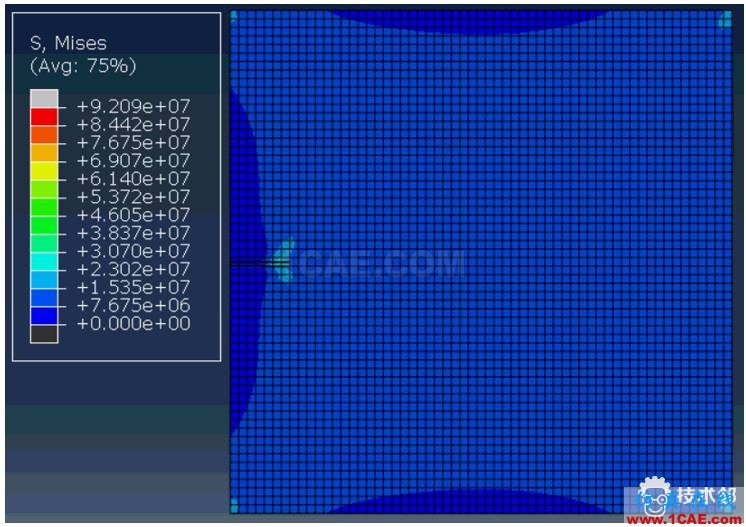

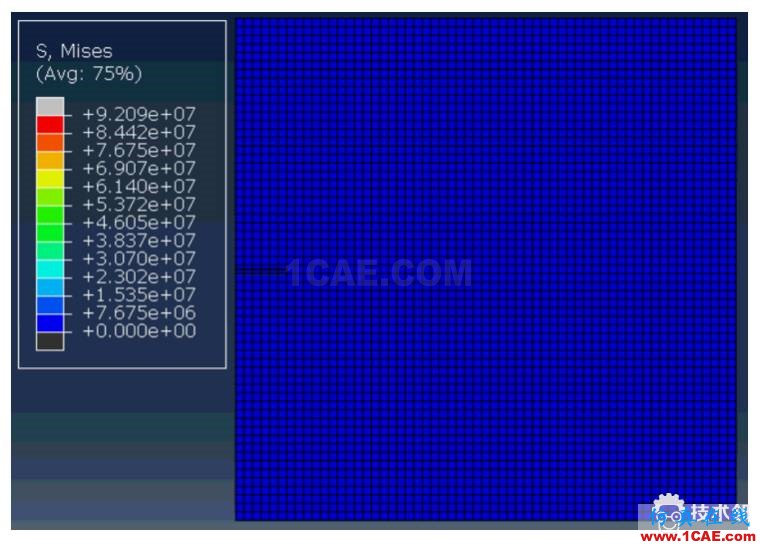

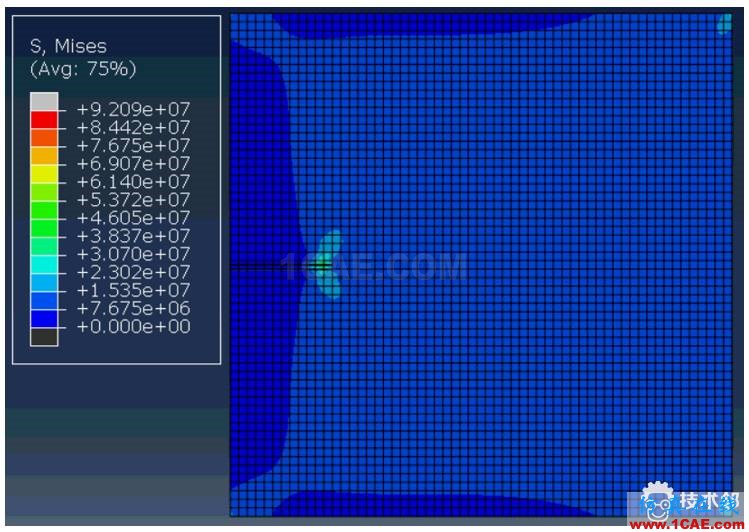

給大家看看我的裂紋擴展結果,inp文件和cae文件有時間再上傳。
在此提出聲明,本文原創,轉載或者作他用,請與本人聯系,如有發現沒有聯系我就轉載,我會追究法律責任,作者網名羅秀電影院。
