本文主要對18650型號的鋰離子電池進行仿真熱分析,分析過程使用了用戶子程序DFLUX進行電池熱源的設置。

一、問題描述

單只18650圓柱鋰離子電池在23℃環境下,以2A的恒定電流放電100s,求解整只電池的溫度分布。

二、問題分析

求取電池的溫度分布,我們需要建立電池的幾何模型、材料模型和邊界條件。18650圓柱鋰離子電池幾何模型很容易建立,材料模型可通過前人的文獻獲取。

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元培訓資料圖片1

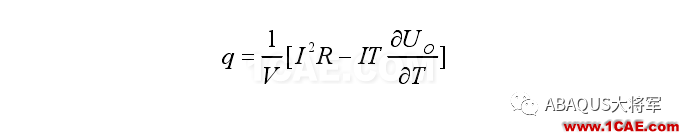

根據18650鋰離子電池生熱速率公式,可知生熱速率Q與電池體積、放電電流、電池內阻、溫度和溫度影響系數有關。

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元培訓資料圖片2

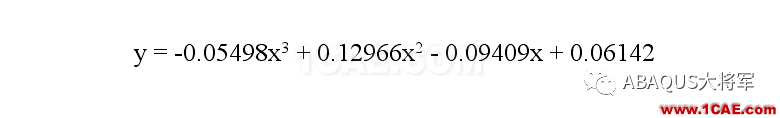

由電池與電路的基本知識,通過實驗測試我們可以求得電池內阻(歐姆內阻和極化內阻)與荷電狀態SOC的關系。根據文獻鋰離子動力電池熱分析與散熱優化,我們可以獲取電池以2A恒流放電時內阻R與SOC的關系如下:

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元培訓資料圖片3

SOC公式為SOC=1-(I*t)/(3600*H),式中H為電池容量,2.2 AH。


電池外表面自然對流,電池側面可選擇5,底部和頂部可選擇10,單位為瓦/平方米/K。

三、Abaqus的建模分析

1)建立幾何模型

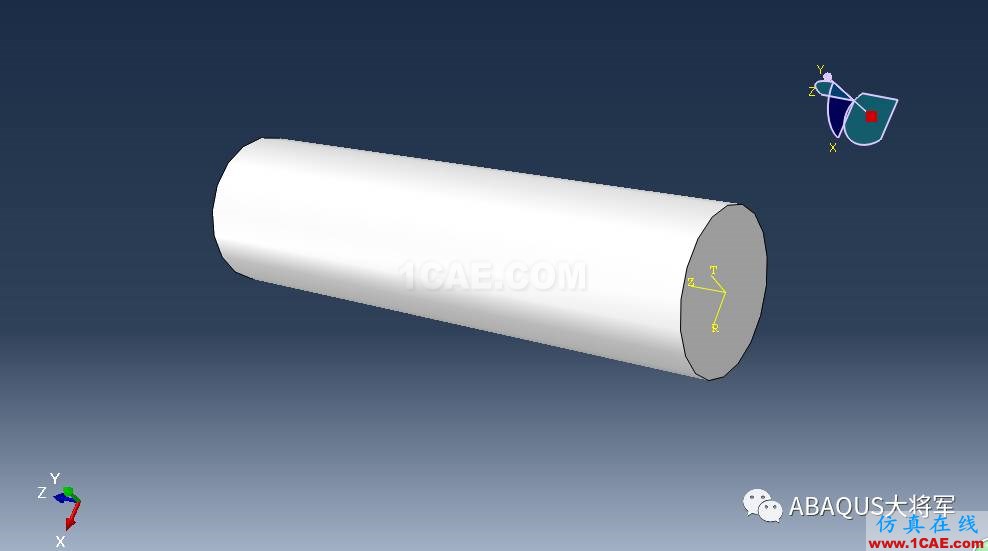

直徑18mm,長度65mm,建立模型使用m單位,并創建圓柱坐標系,結果如下

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元仿真圖片4

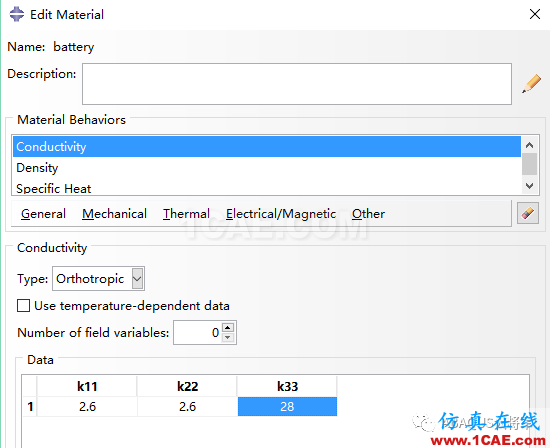

2)建立材料屬性

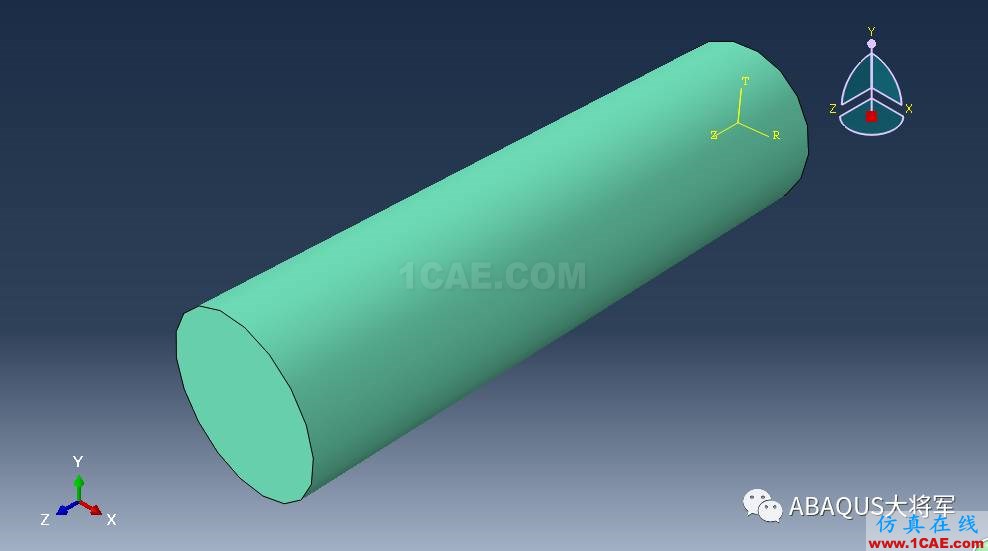

材料屬性參數如上所示,結果如下圖

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元仿真圖片5

創建界面屬性并賦給幾何體。

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元仿真圖片6

點擊

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元仿真圖片7
(Assign Material Orientation)設定材料方向,選擇結合體,點擊鼠標中鍵,選擇創建的圓柱坐標系,完成材料方向的設定。

3)創建裝配體。

4)創建熱傳導分析步

建立熱傳導分析步,時長為3600s。

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元技術圖片8

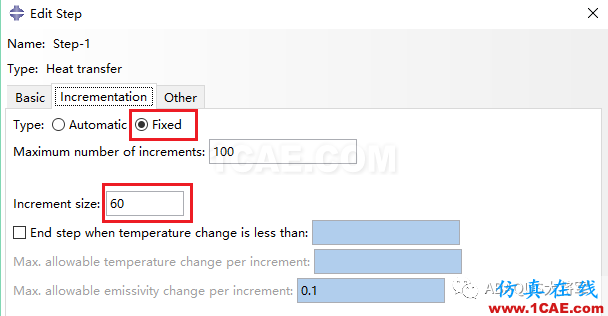

步長為60s。

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元技術圖片9

5)設定表面熱對流條件

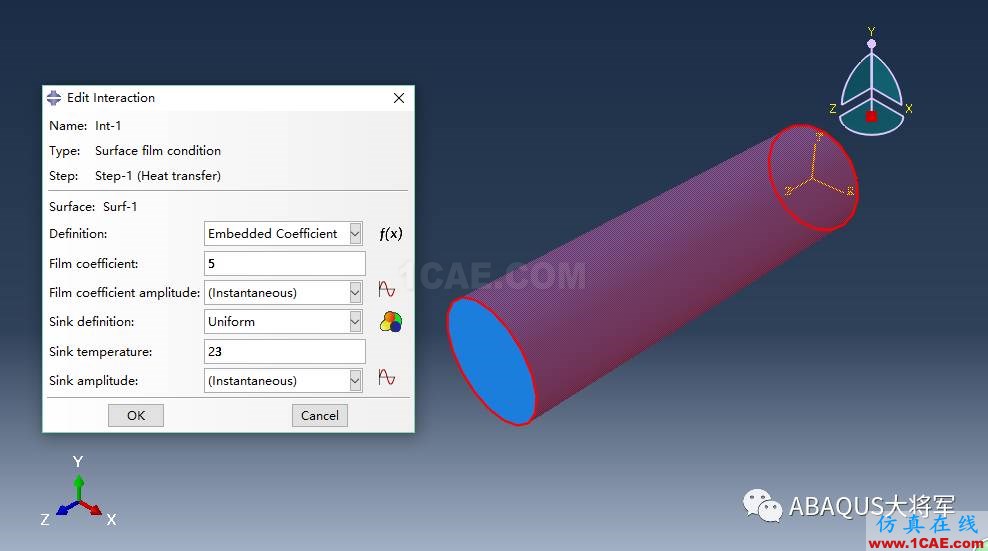

側面

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元技術圖片10

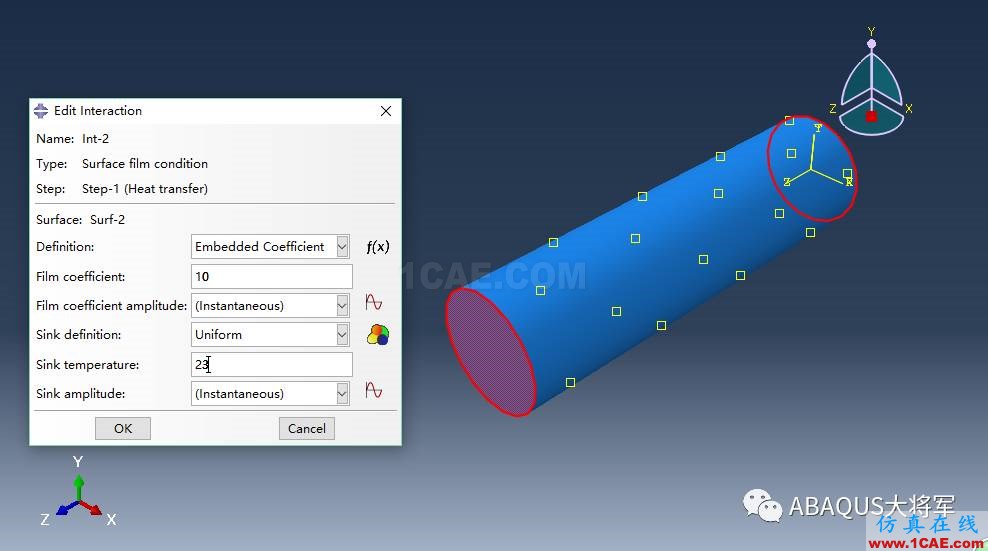

頂面底面

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元技術圖片11

6)創建邊界條件及載荷

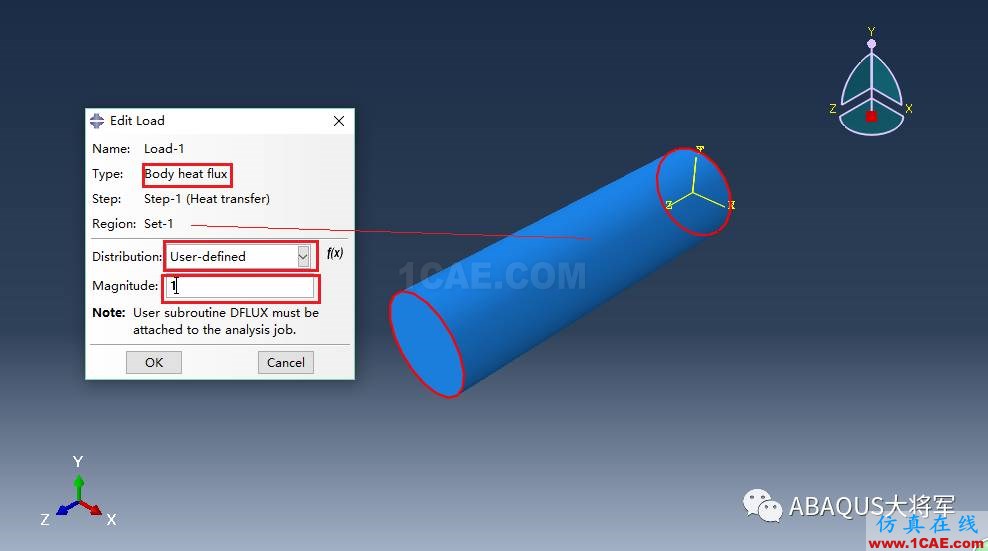

創建體熱流(body heat flux),采用用戶自定義的

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元資料圖片12

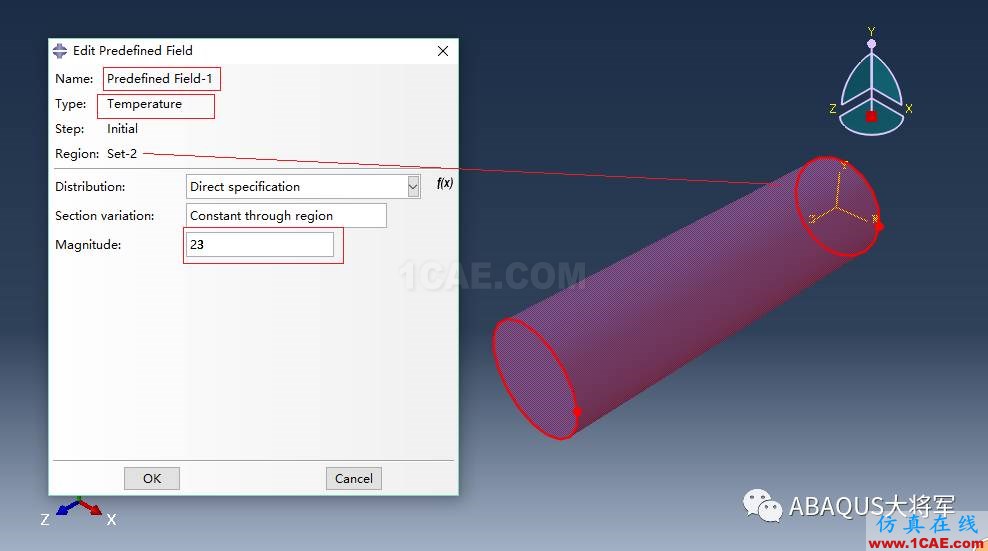

創建初始預定義溫度場

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元資料圖片13

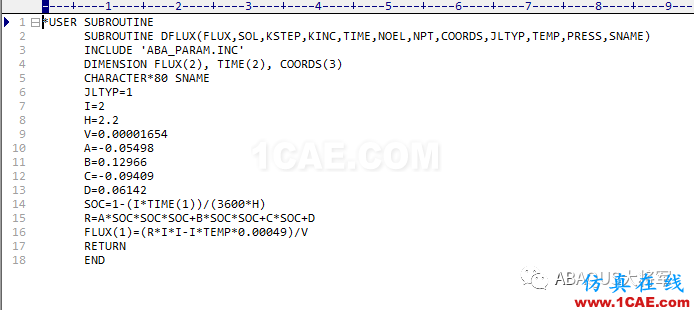

創建用戶子程序dflux.for,內容如下

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元資料圖片14

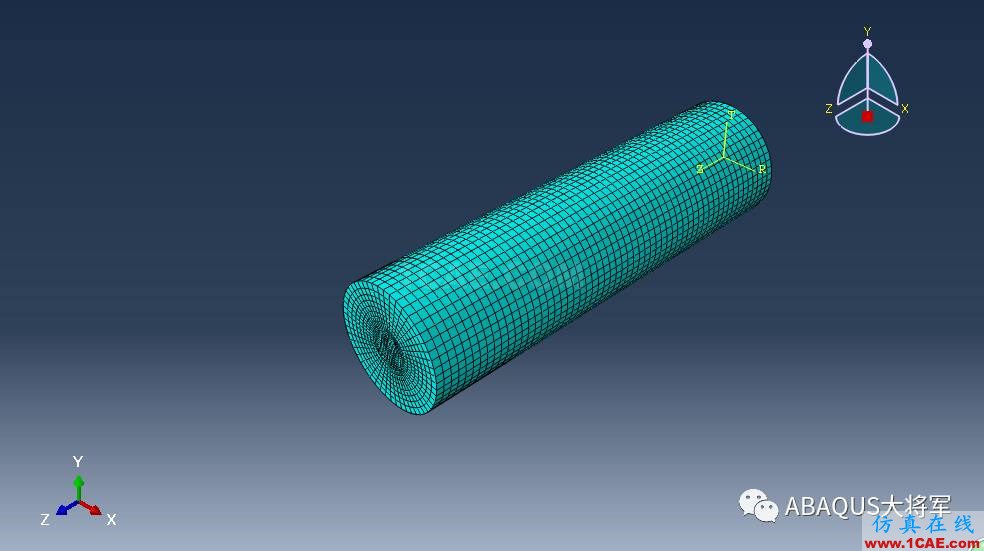

7)劃分網格,,單元類型為DC3D8, 網格劃分結果如下

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元資料圖片15

8)創建分析任務

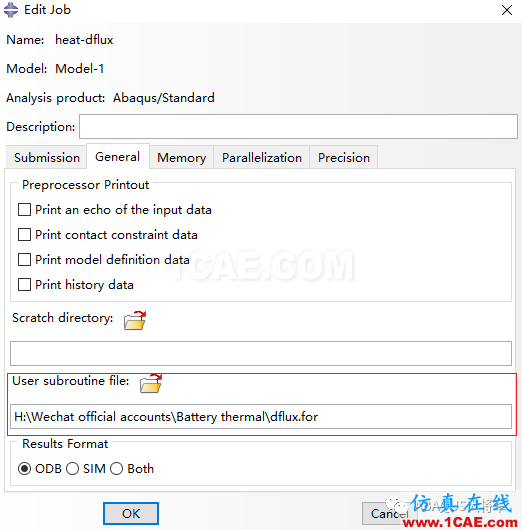

在General 下user subroutine file下選擇創建的用戶子程序。

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元分析案例圖片16

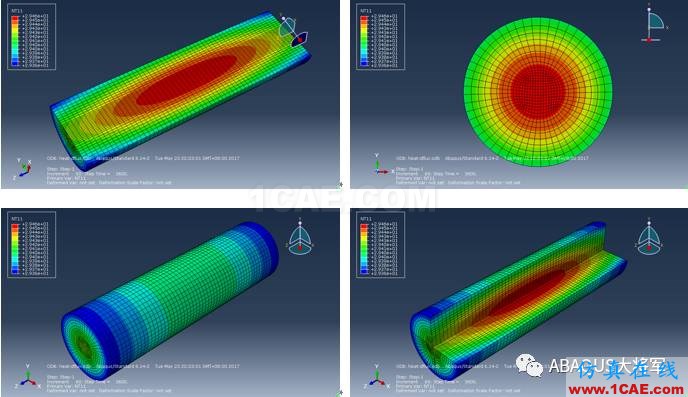

9)提交任務,并進行后處理,查看溫度分布結果。

鋰離子動力電池仿真熱分析——單體電池仿真熱分析ziC【轉發】abaqus有限元分析案例圖片17

文章整體思路源于文獻鋰離子動力電池熱分析與散熱優化


文章如有不妥之處,歡迎交流討論。
