搜索ABAQUS模擬玻璃杯跌落破裂
2017-05-24 by:CAE仿真在線 來源:互聯網
目的:模擬一個瓶子的破裂效果
建模:瓶子模型——用Hypermesh隨意做的,其厚度=2.0 mm。
裂紋預置——初始裂紋預置在瓶子內層豎向的兩個單元上,裂紋長度約10mm。
瓶子材料——瓶子的材料假定是鋼化玻璃,其E=75 Gpa,ν=0.25,ρ=2600 kg/m^3,
σmax=40 Mpa, GⅠ=1.5 N/MM, GⅡ=GⅢ=1.0 N/MM。
邊界條件——瓶子以80000 mm/s的初速度跌落到剛性地面上。

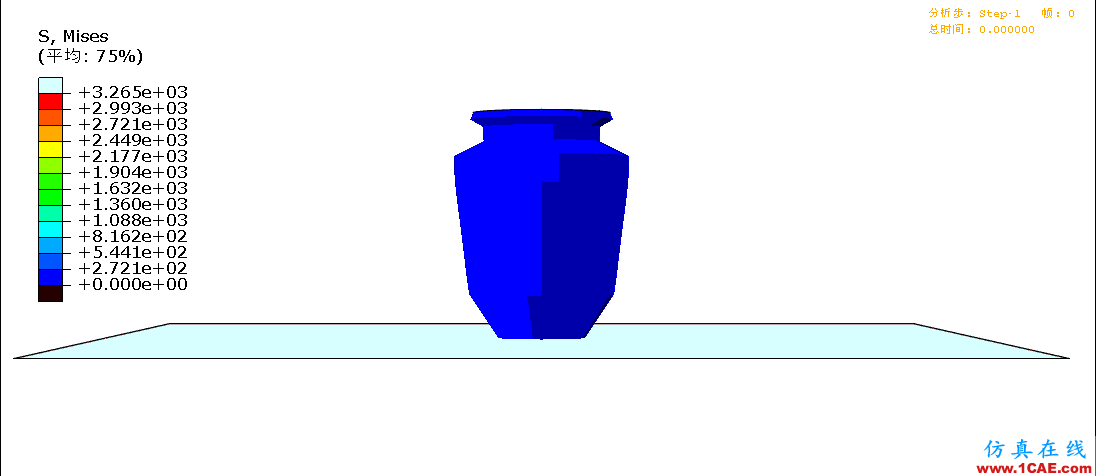

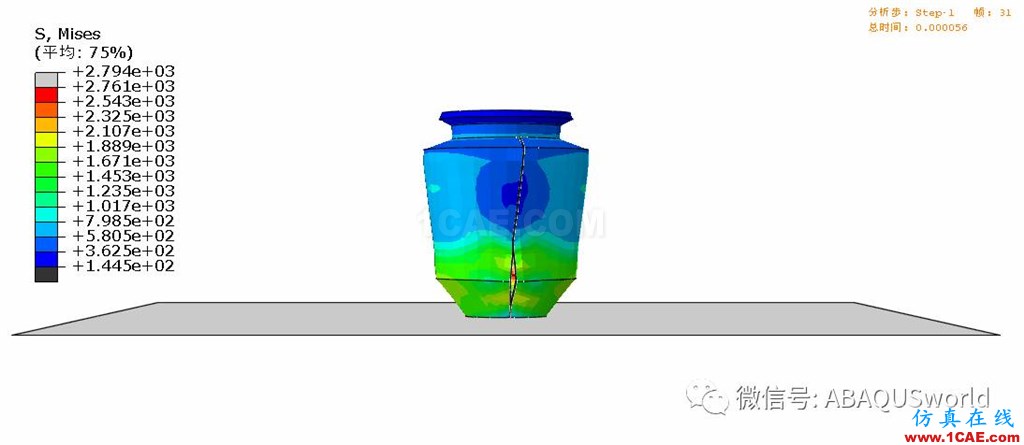

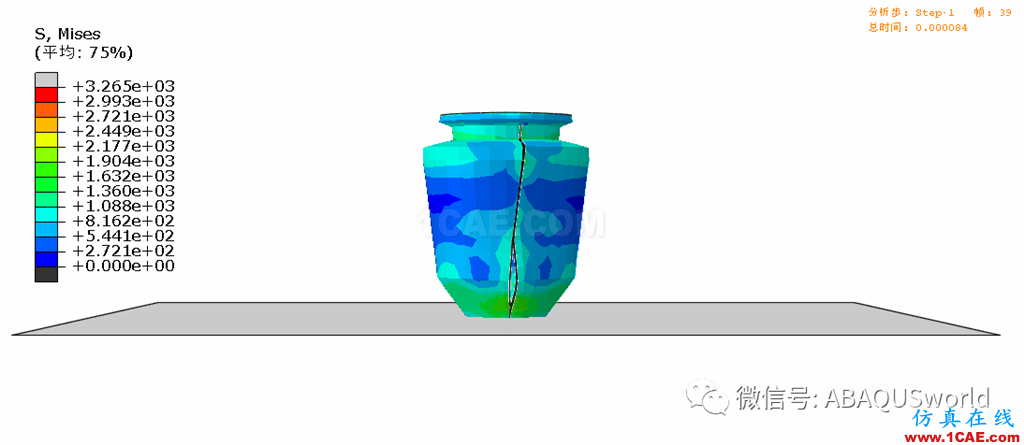

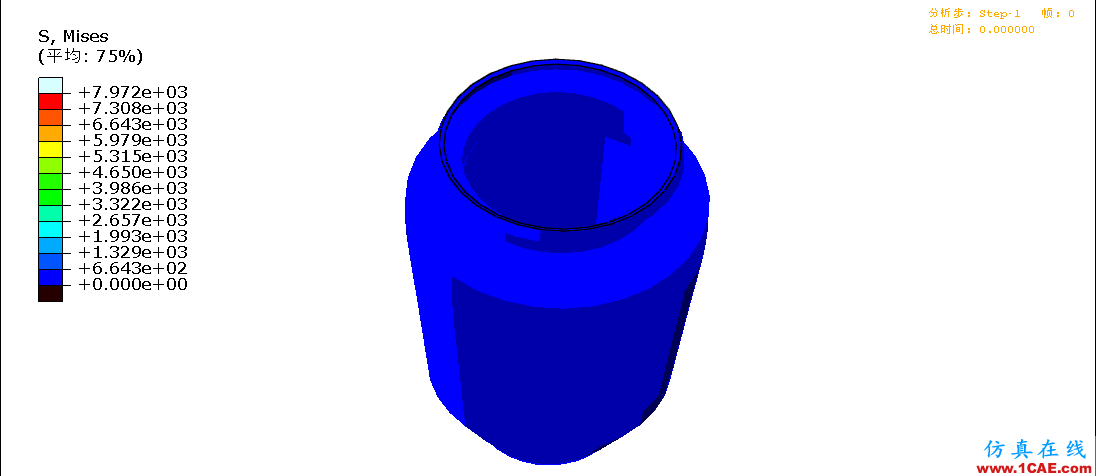

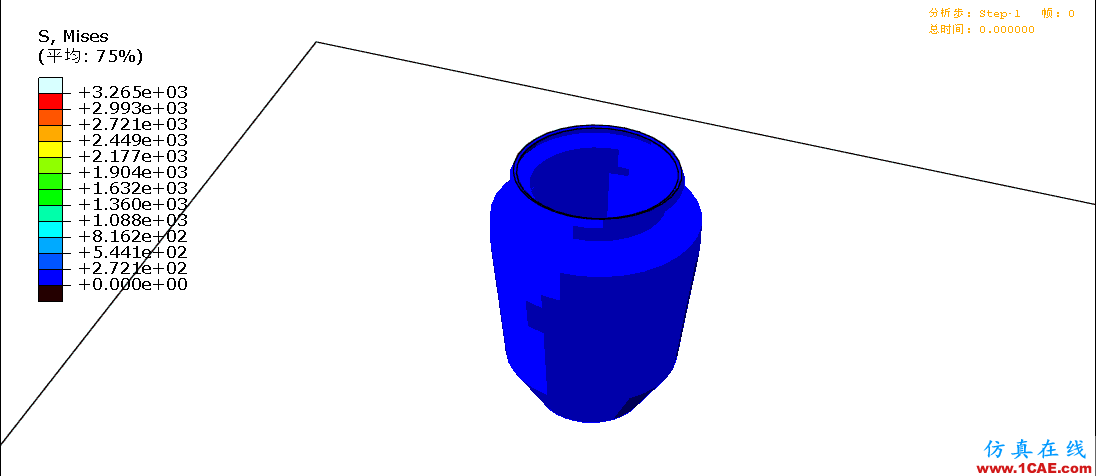

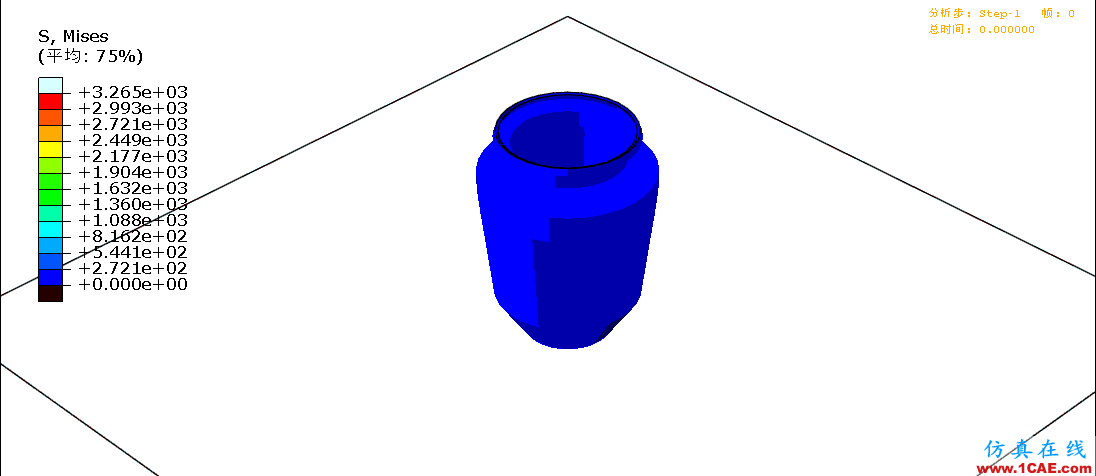

結果如下:
下面問題是一關注用戶所提,有懂的請解答下,留言到文章下面或者直接回復公眾號,謝謝。
你好.我可以問你一個問題么,我真的是糾結好久了。 如果選擇梁?jiǎn)卧鲋C響應分析,模擬歐拉梁,那么畫圖的時候梁畫的就是一條線,那個如果要在梁上開一個方形的孔,那么應該怎么做?一條線沒有辦法開孔啊,那么模擬歐拉梁的話想要在梁上模擬損傷(開一個孔)只能用那種普通的梁么。謝謝您,如果可以的話,真誠的希望得到您的解答。
