ABAQUS應用例子－有扭矩的曲軸有限元分析

2017-05-14  by:CAE仿真在線  來源:互聯網

1 在UG中輸出曲軸的parasolid格式模型。

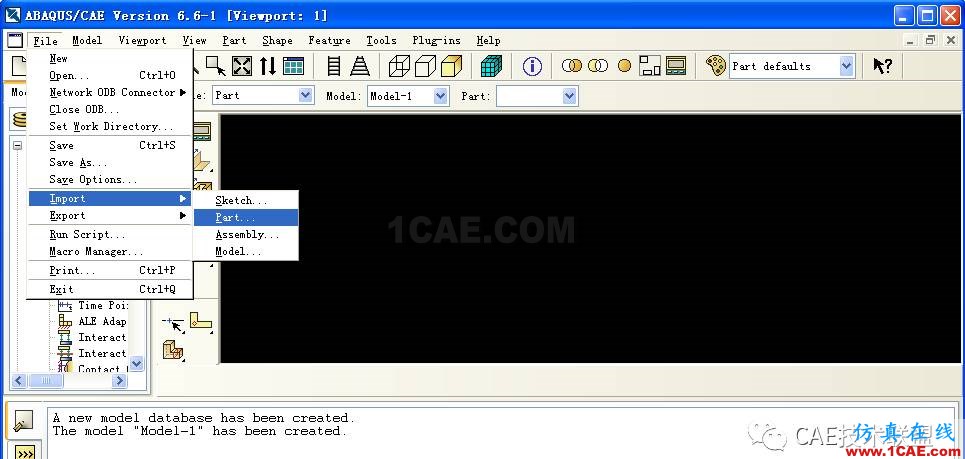

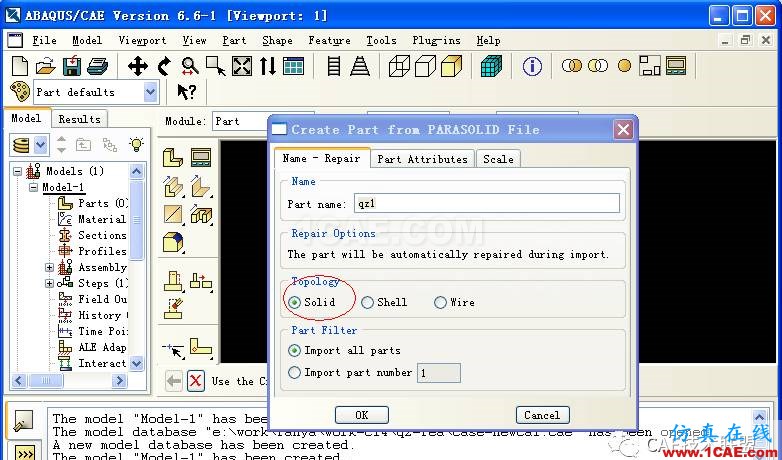

2 在ABAQUS中讀入模型

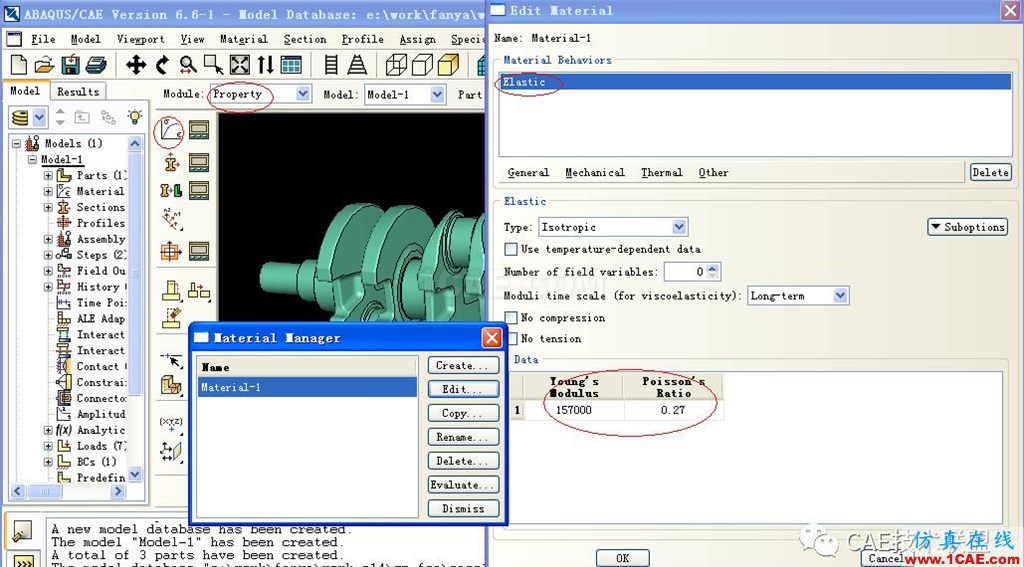

3 定義材料屬性

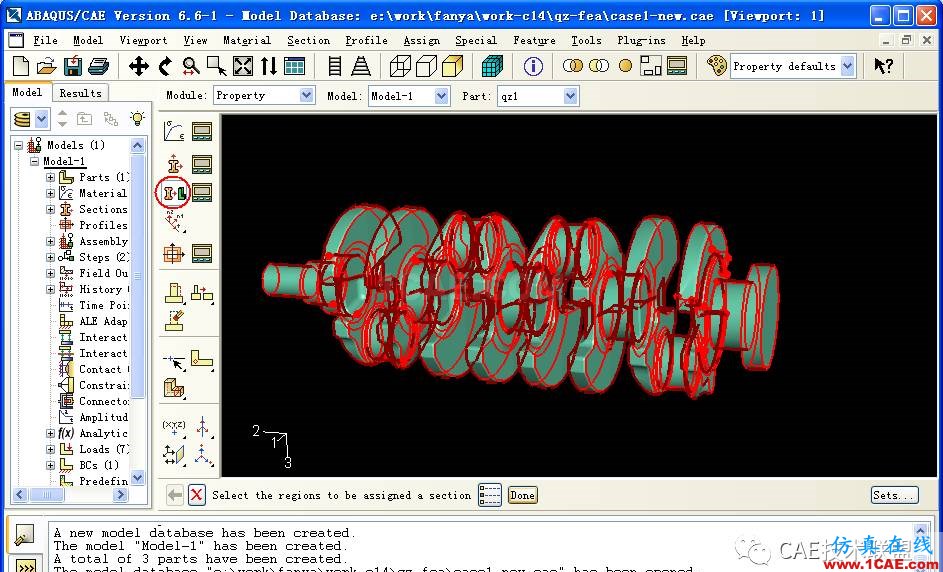

在模型上添加定義好的材料屬性

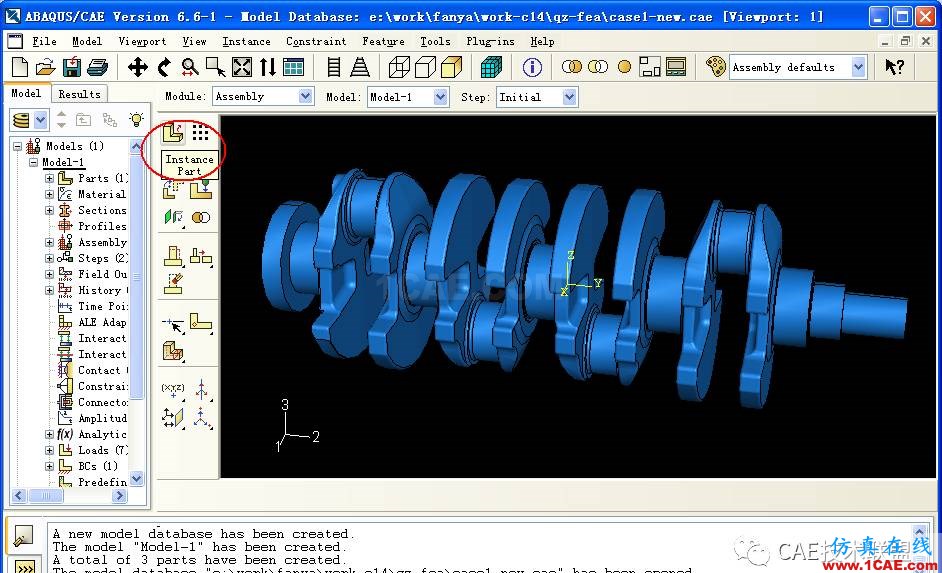

4 定義裝配模型

5 對裝配體中的各Part劃分網格

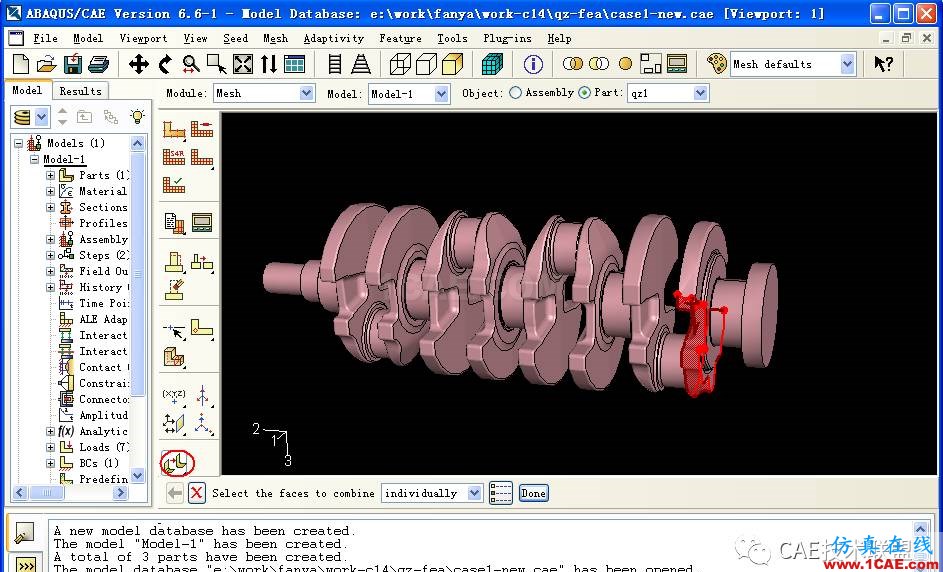

1) 將小的面合并,以利于網格的劃分

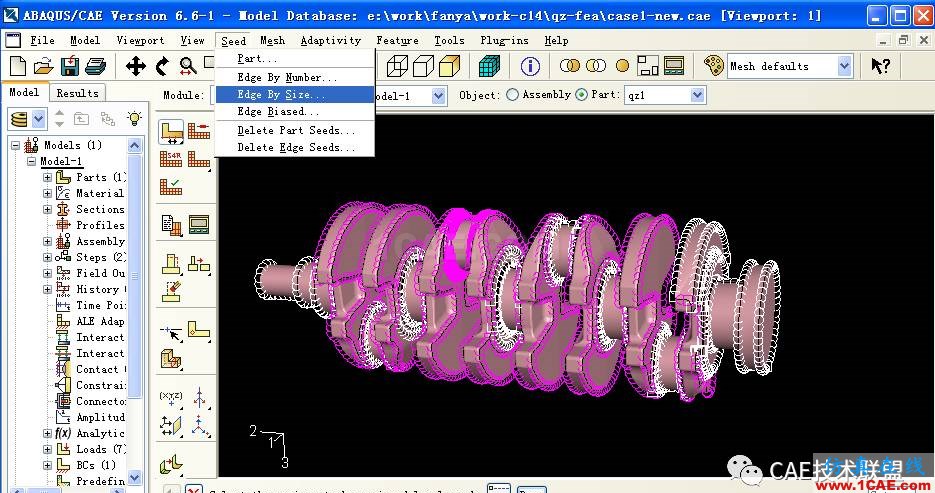

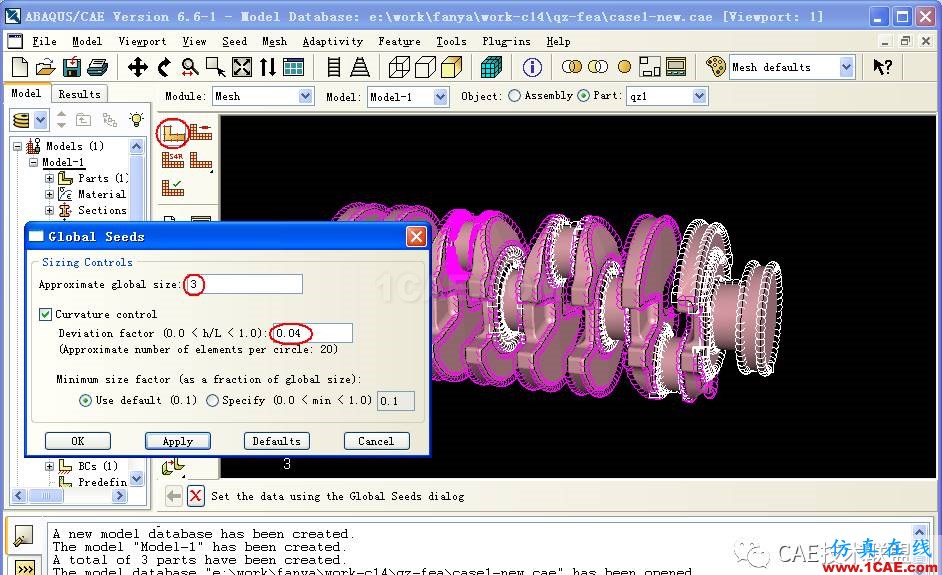

2)設置網格密度-設置總體網格尺寸

設置某些局部區域網格密度(如關鍵部分的網格加密)

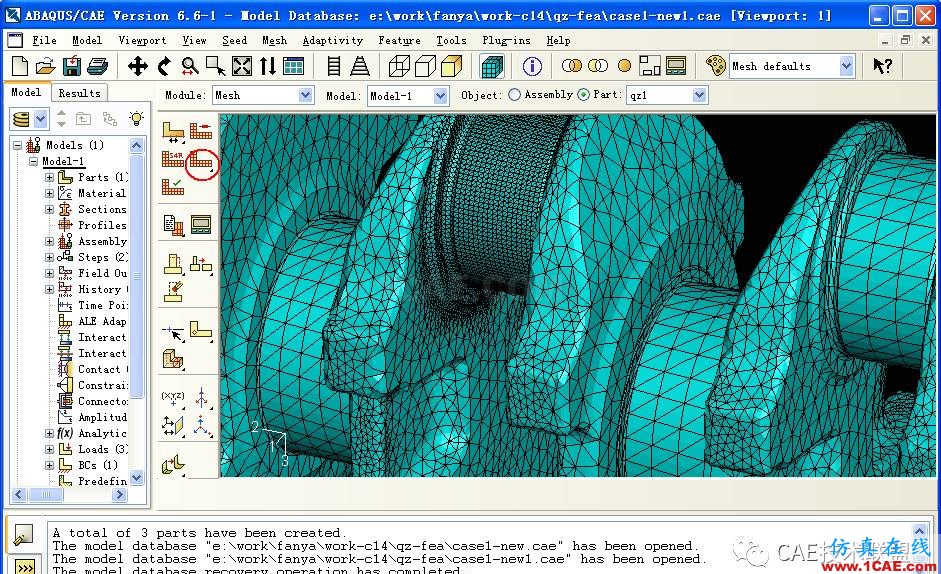

3)劃分網格

6 添加力

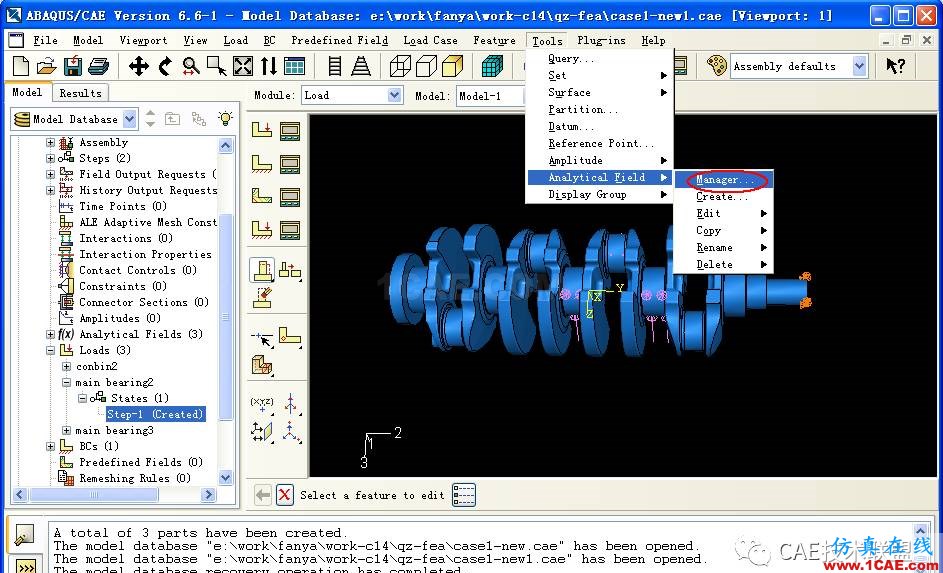

1) 定義軸段載荷分布函數

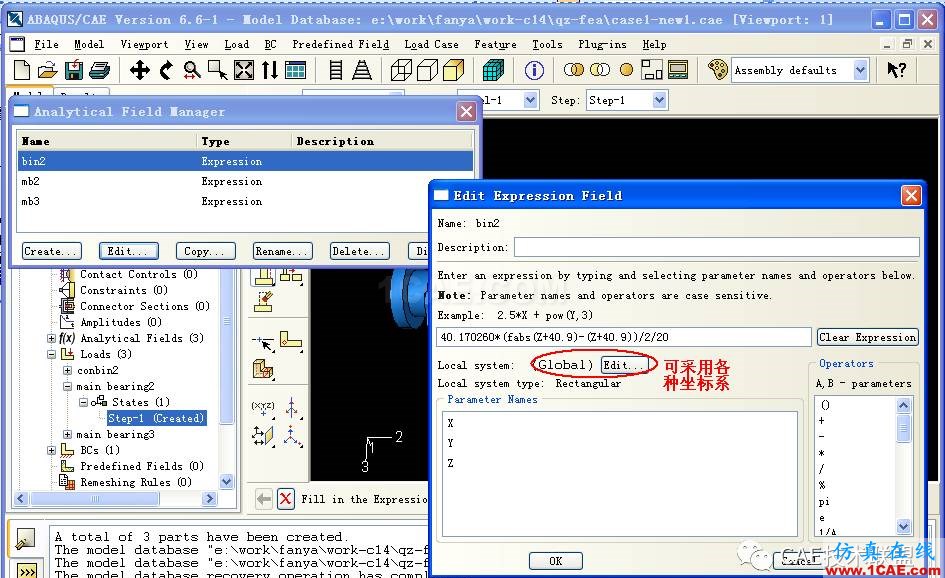

可在如下對話框中定義、修改和刪除具體函數

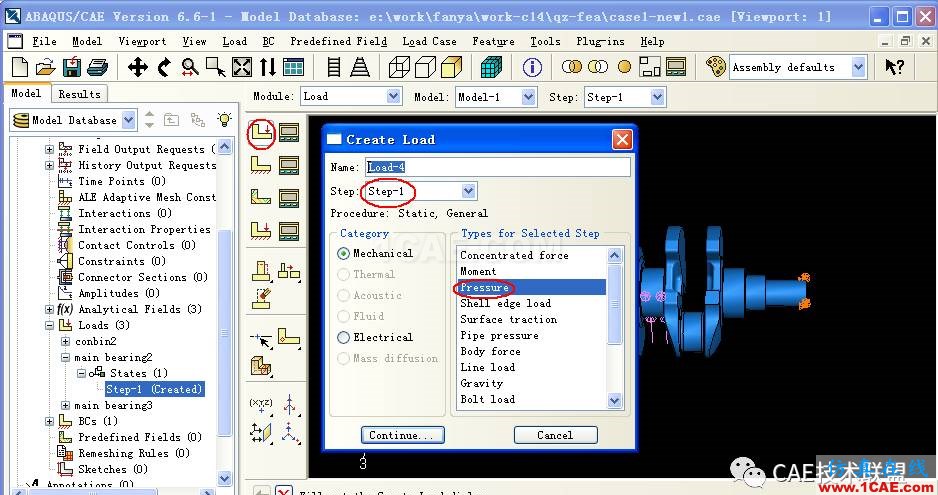

2)定義軸頸的分布載荷

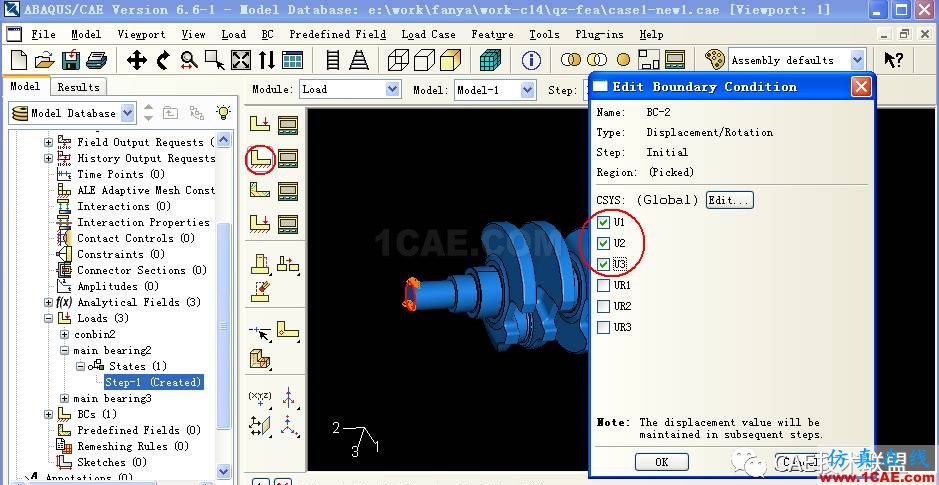

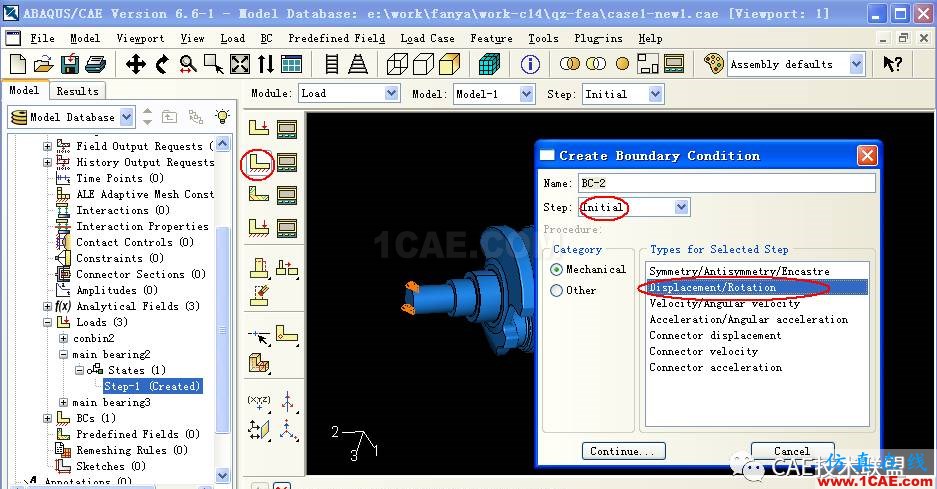

3)定義約束

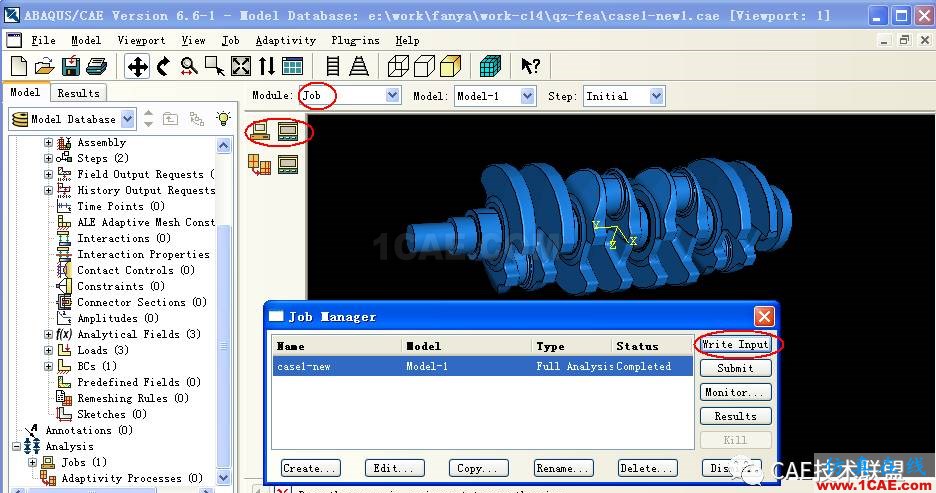

4)創建工作,然后寫Input文件

5)定義力矩

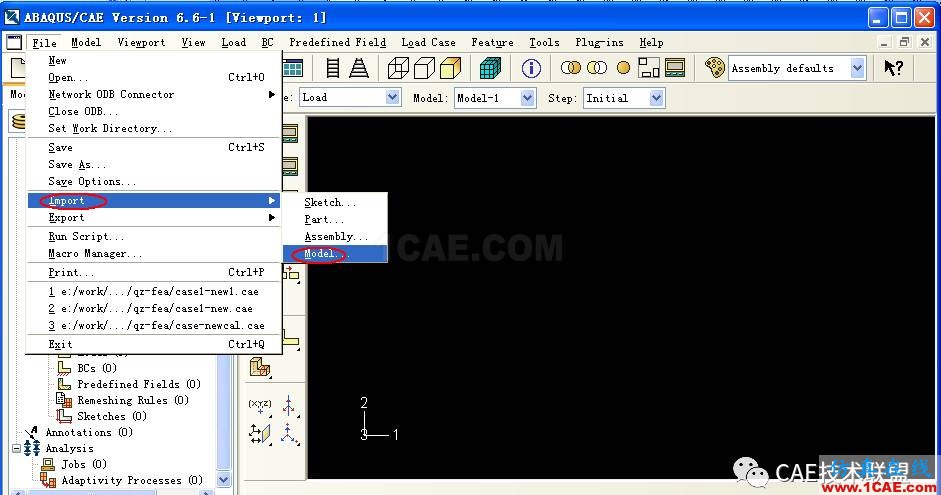

重新建立一個ABAQUS分析文件,讀入上一步的生成的*.inp文件。

為曲軸定義新的柱坐標系,并使曲軸的軸向?yàn)閦軸。

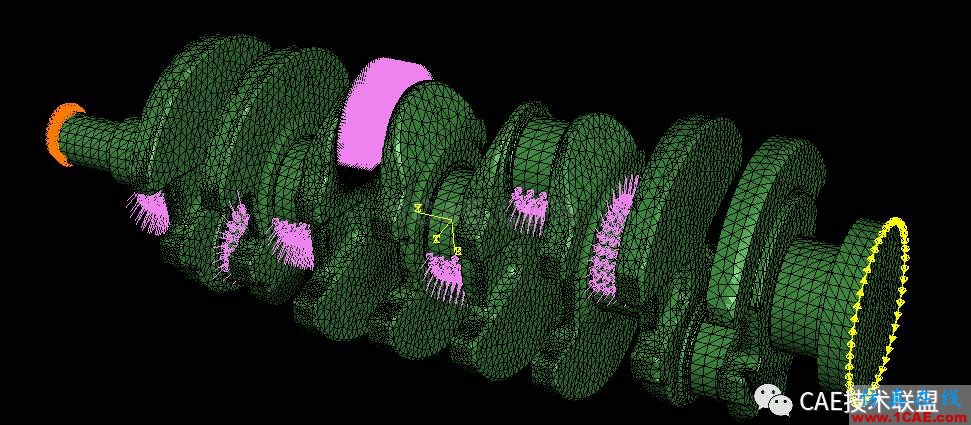

在曲軸加固定約束的另一側外邊緣的各個節點,添加和力矩相適應的切向力(如下圖所示)。

6)求解

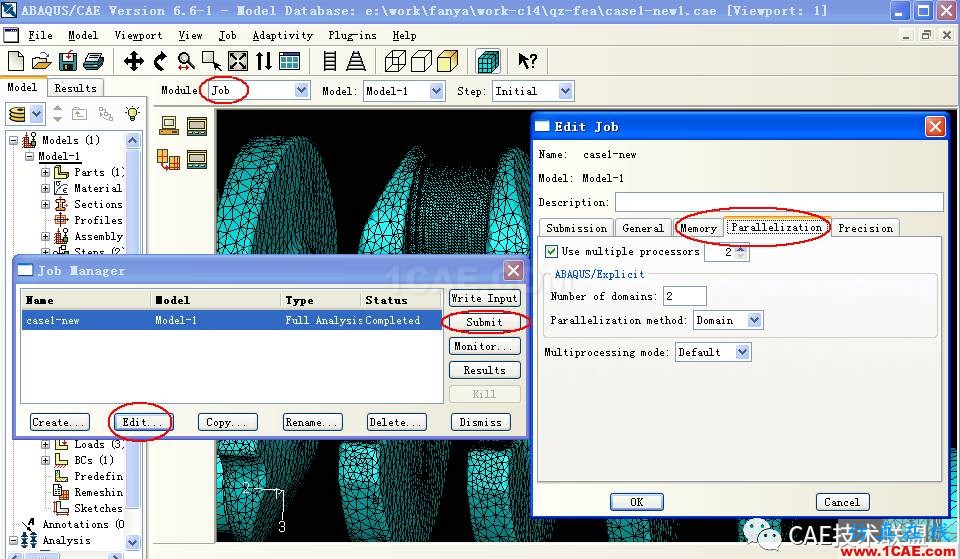

設置合適內存容量(不影響系統的情況下,可盡量設置大些),求解進程等選項(一般雙核CPU可采用兩個進程)。

設置完求解選項后,點Submit,提交任務進行計算。

7)查看結果

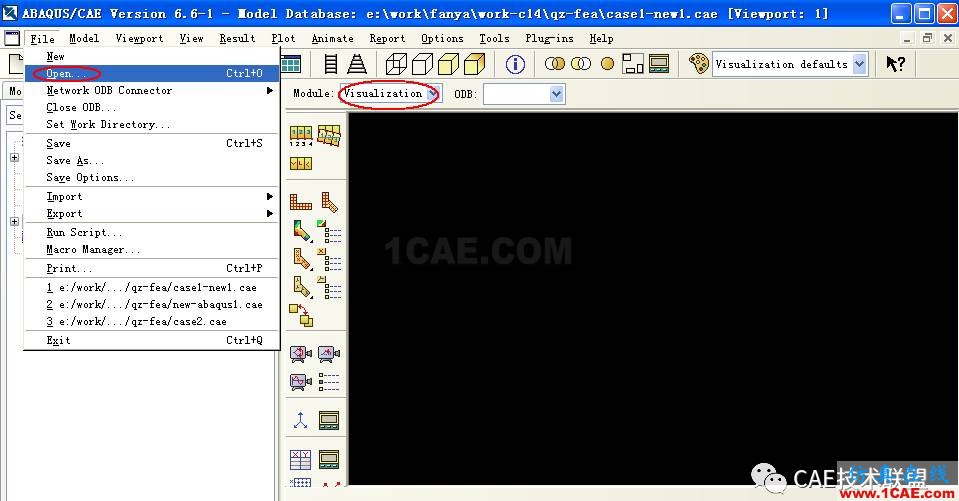

在Visualization模塊,打開含單元數據的結果文件。

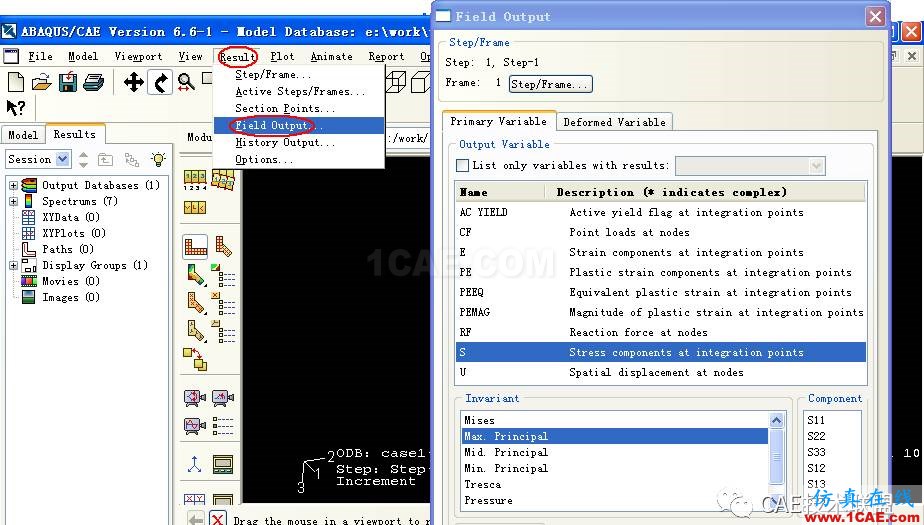

設置查看項目

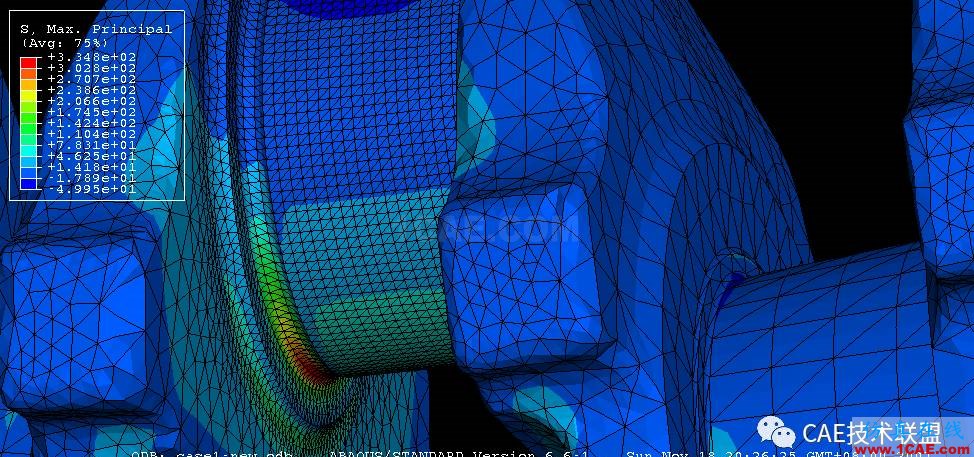

顯示最終結果
