介紹幾個Abaqus不那么常用的技巧

2017-05-24  by:CAE仿真在線  來源:互聯網

1.XY data導出Excel

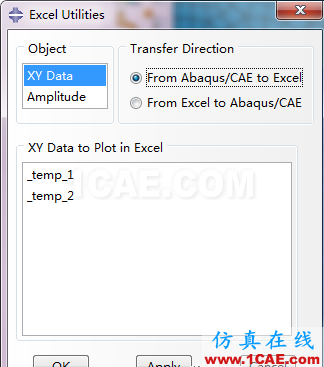

在導出之前,需要先通過Create XY Data創建一些XY Data并保存,之后點擊主菜單的Plug-in(插件),如圖1所示,選擇Excel Utilities后彈出如圖2的對話框,選擇需要導出的XY Data后,即刻會彈出Excel,顯式數據并且畫圖,如圖3所示。該Excel文件位于工作目錄。

圖1

圖2

圖3

2.自動生成報告

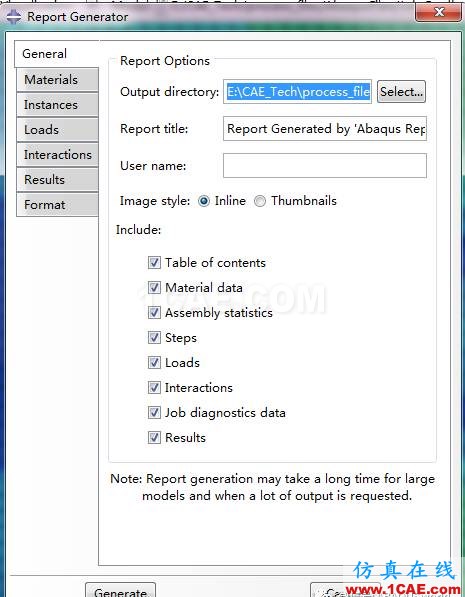

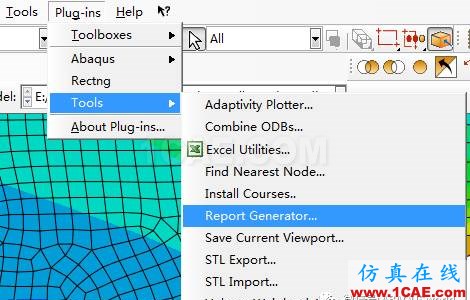

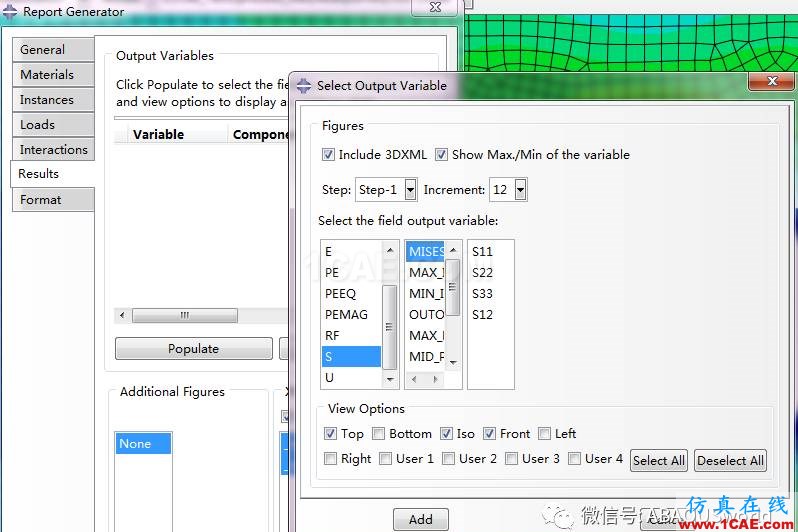

該操作位置如圖4所示,選擇Report Generator后彈出圖5所示的對話框,進行報告內容的設置,舉一個例子,如圖6所示,設置需要導出的結果,通過圖6設置導出Mises應力結果。

圖4

圖5

圖6

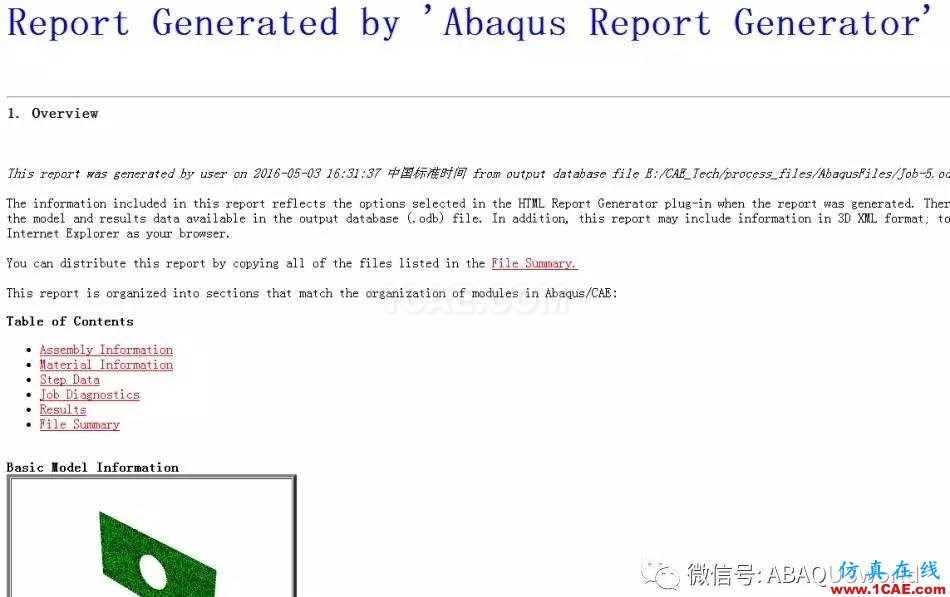

最后生成一個網頁版報告,如圖7所示。

圖7

3.創建新的Field Output結果

該創建的Field Output種類非常有限,原因如圖8所示。

圖8

原始輸出場的數據都是大類,比如S,S下面的應力分量和等效應力等沒有分開。上面的輸入關系式可直接選擇下面的Field Output數據,右邊則可以選擇運算符號和函數。

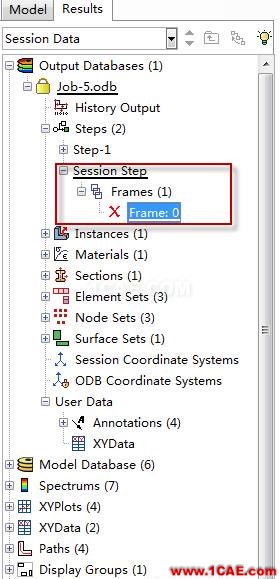

生成新的Field Output數據后,在圖9位置處可以查看,并且點擊之后可以在云圖顯式新的Field Output.

圖9

4.在云圖上標記

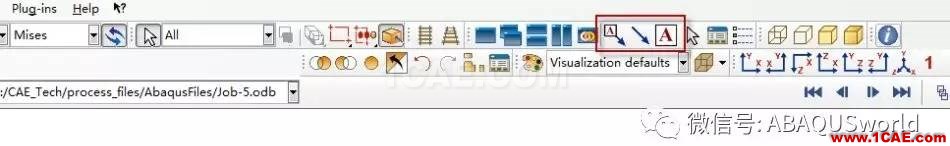

這個還是挺厲害的,操作位置如圖10所示。

圖10

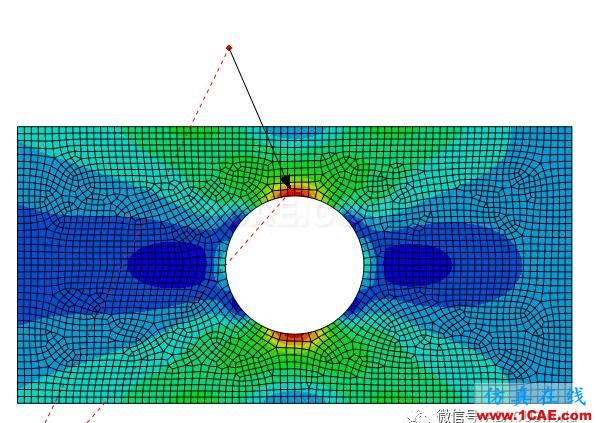

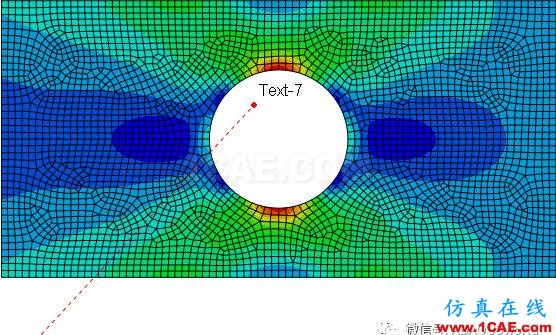

點擊之后可以分別在云圖上畫箭頭,寫文字等,效果如圖11所示

圖11

圖12

轉自長安CAE的博客http://blog.sina.com.cn/zuoerninan
