下面實例講述在abaqus中計算動剛度的詳細步驟:
如下圖所示,一根細長立方體,一端完全固定,在另一端的一個節點施加單位簡諧激振力。網格尺寸為5mm×5mm×165mm,材料屬性:*Density=7.8e-10,*Elastic=2100., N=0.3.。激振頻率為20Hz到1000Hz,求該點在20Hz到1000Hz頻率段內的位移幅值響應,速度幅值響應,加速度幅值響應,假設目標動剛度為0.02N/mm。計算該部件是否滿足要求。

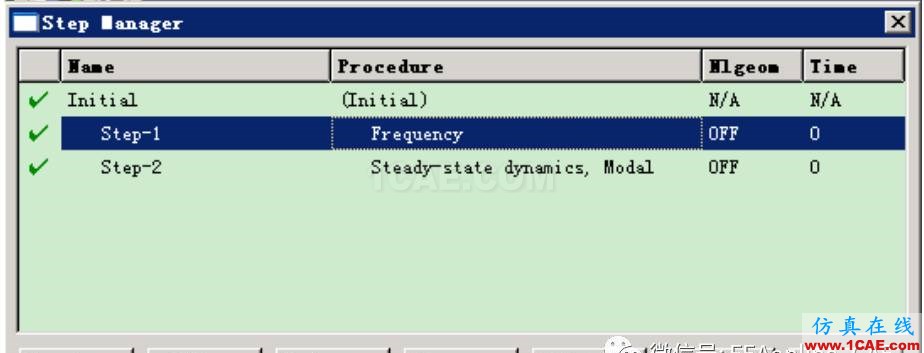

在abaqus中計算,分兩步走,如下圖所示。

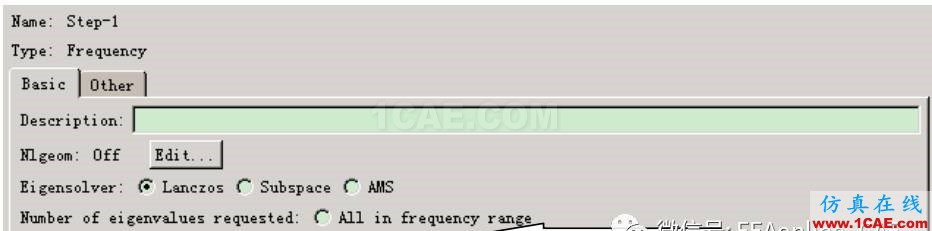

第一步,提取頻率,下圖顯示提取前十階頻率,注意總的頻率數要大于1000Hz。該分析步中,部件右端完全約束(與諧響應分析的邊界條件一致)。

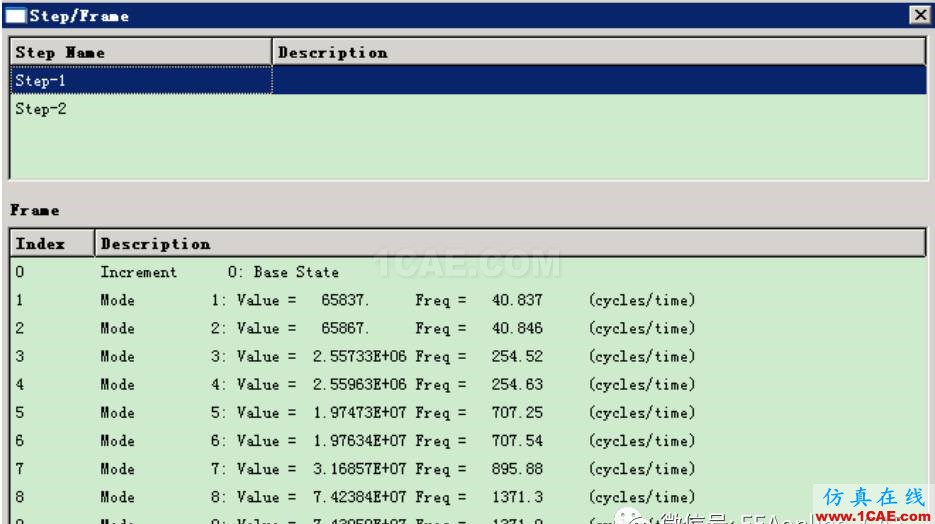

下圖為第一分析步的頻率提取結果,可見第十階2237 Hz >2000Hz。

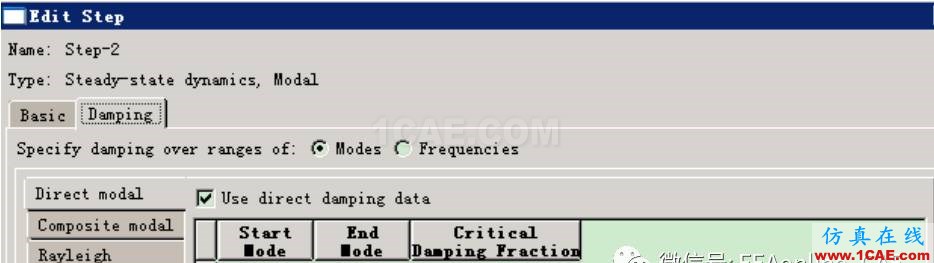

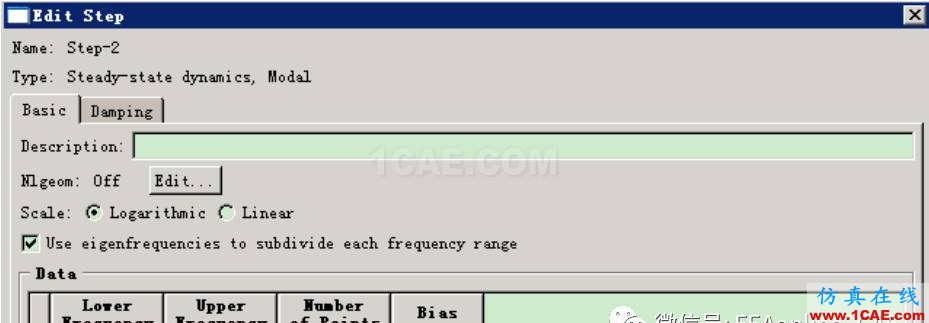

第二步選擇模態穩態動力學分析,參數如下:

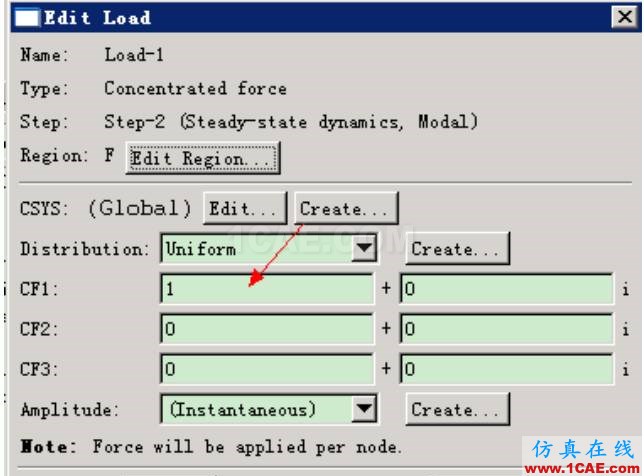

施加X(jué)方向單位簡諧激振力如下,該簡諧力為F=1×sinωt,虛部省略不填(軟件會自動添加其為0)。

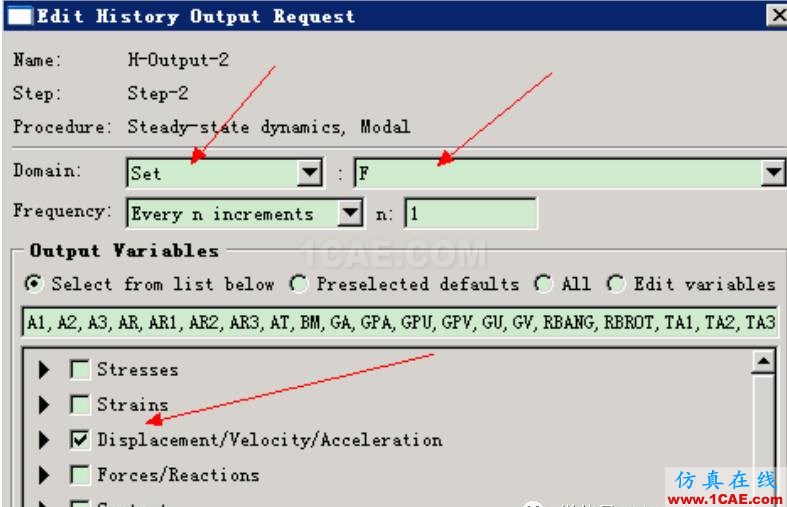

建立響應點(本例中響應點和激勵點相同)的set并設置響應點SET的歷史變量輸出,如下圖所示:
OK 開始計算,
結果分析:

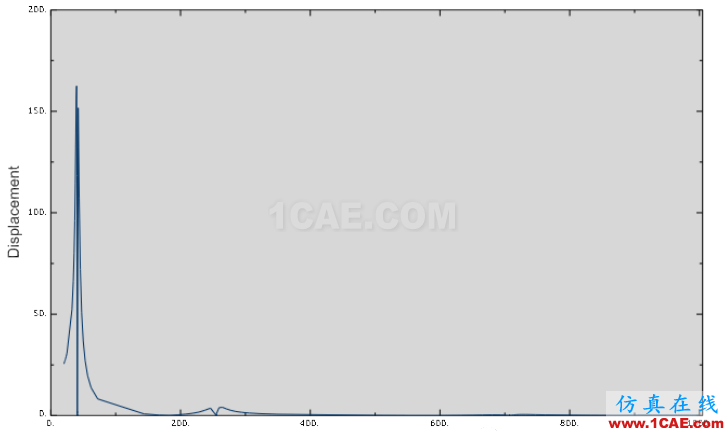

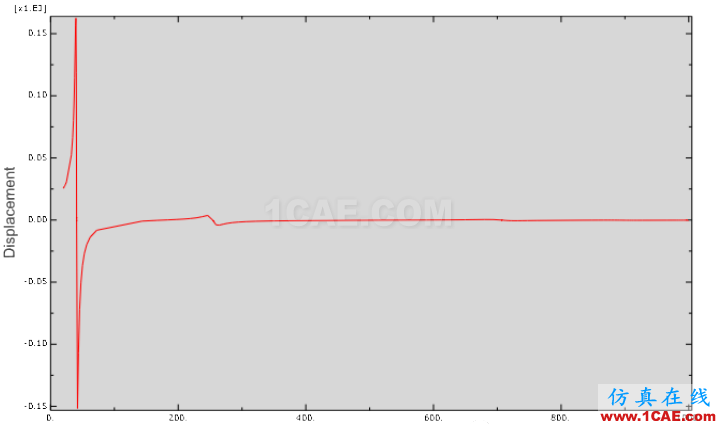

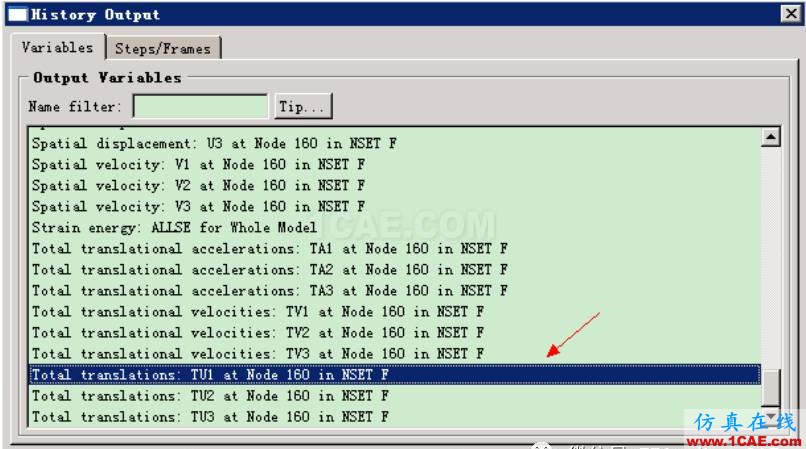

1.響應點的位移響應幅值曲線
如下圖所示:
可見,40Hz時,振動幅值最大,與理論計算相符(發生共振)。

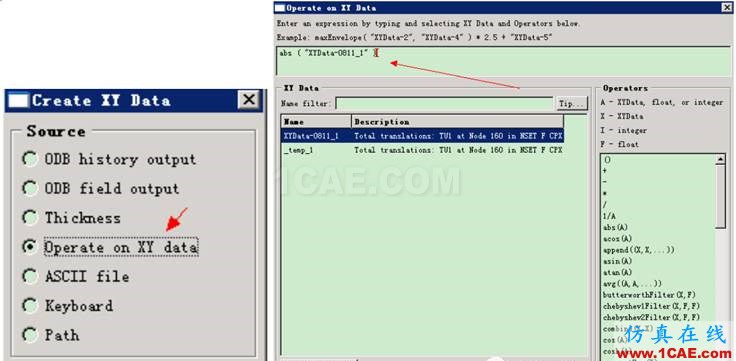

應用下圖所示的編輯XY data工具,將上面的位移幅值都變換為正方向
如何把目標動剛度為0.02N/mm對應的位移響應幅值做出圖線?

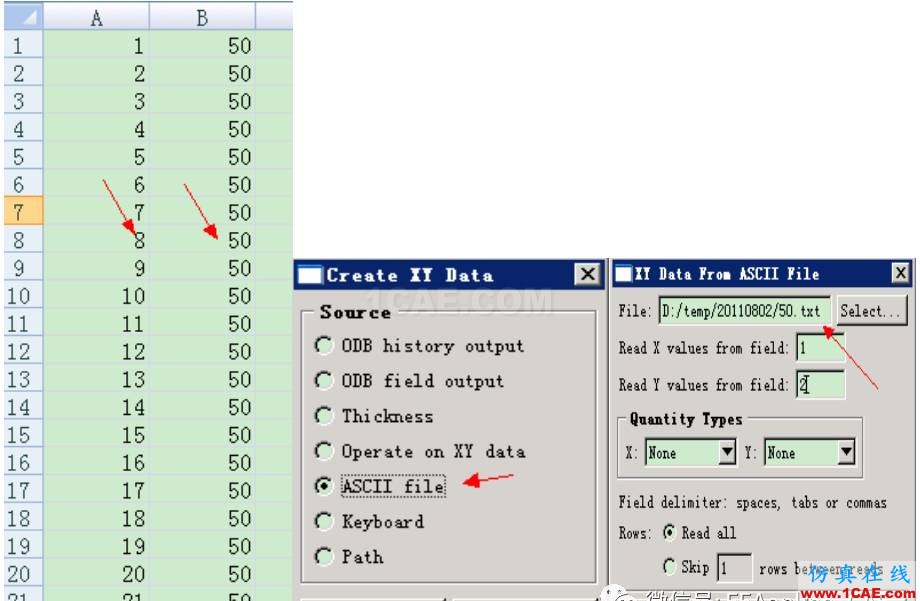

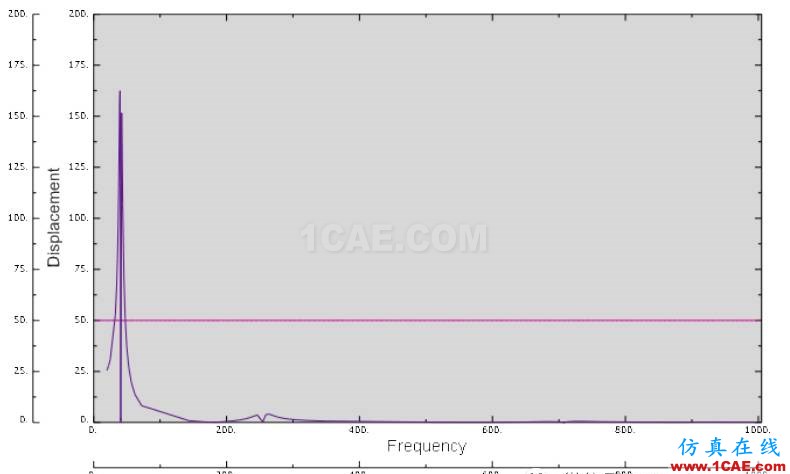

根據前面的理論:作一個Excel表,A列代表頻率,從1到1000(覆蓋輸入激勵力的頻率),B代表輸出位移響應的幅值,50,它不隨頻率的變化而變化,并將該文件另存為.TXT的文檔,做出圖線,并與上一個圖線顯示在一起后,如下圖所示?？梢?jiàn),在40Hz左右響應過大,不符合要求。
2.響應點的速度響應幅值曲線

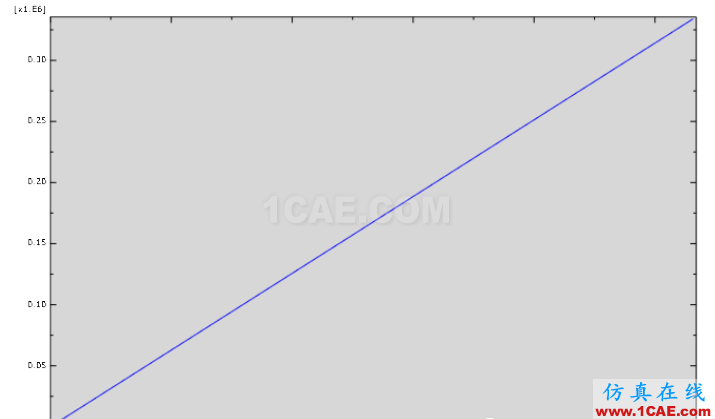

速度的幅值與頻率有關,首先做這條曲線,如下圖所示,做一個表格,A列
代表頻率,從1到1000,B也代表速度的幅值公式里面的f,然后在編輯XYdata
工具中,再乘以100π,

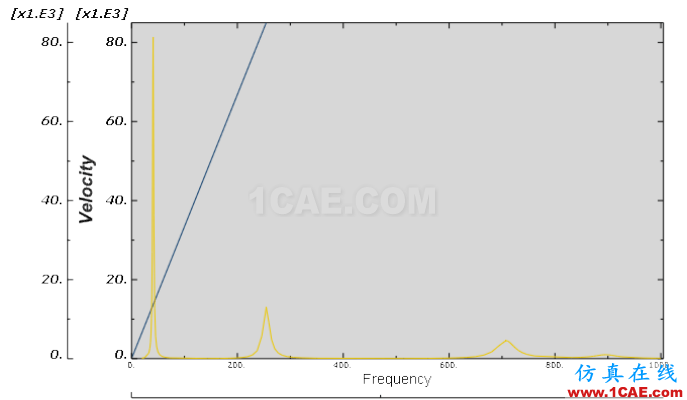

做速度響應幅值曲線,并與上圖合并后,如下圖所示?？梢?jiàn)只有40Hz左右速度峰值過大,不符合要求。
3.響應點的加速度響應幅值曲線

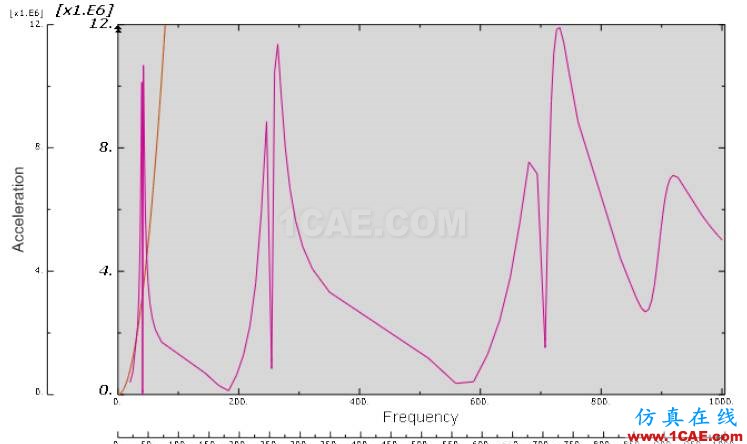

與速度響應類似,組合后如下圖所示。其中褐色的圖線為目標值,與位移,速度所得的結果類似。

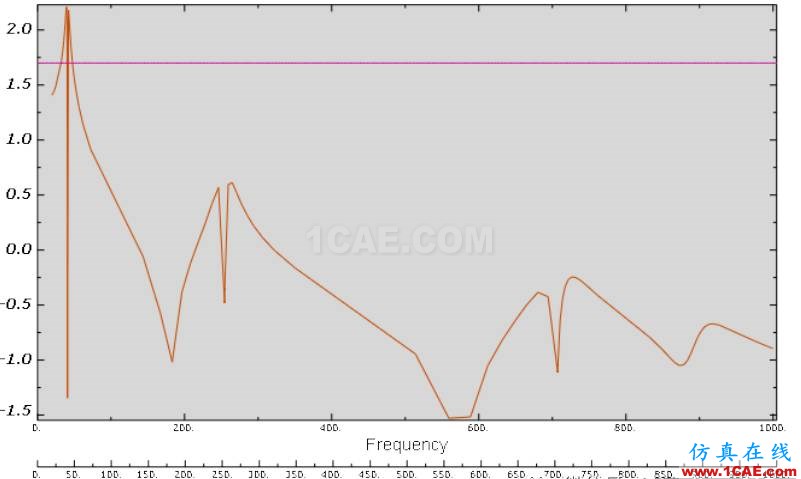

4.響應點的位移響應幅值曲線log10 圖

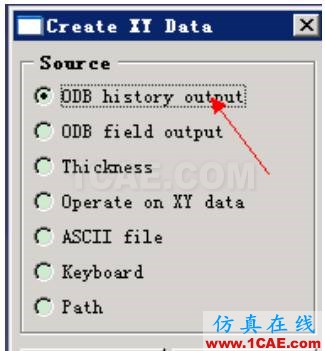

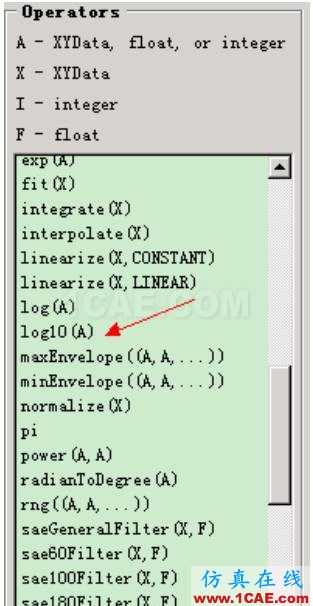

如上圖所示,看著方便一些,只是在位移圖線上分別log10 而已,結果是一樣的。操作步驟如下圖所示:
