abaqus隨機響應分析

2017-05-08  by:CAE仿真在線  來源:互聯網

隨機響應分析指載荷譜為隨機,如汽車在崎嶇不平山路上行駛,加載曲線為不同頻率范圍內的功率譜密度(PSD),為關于能量的曲線,外激勵通過約束處輸入時,可以通過基礎運動的形式施加PSD,然后將二者關聯,計算結果為給定可信度下的rmises應力。

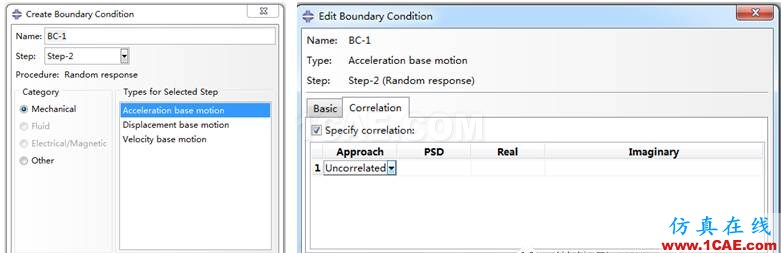

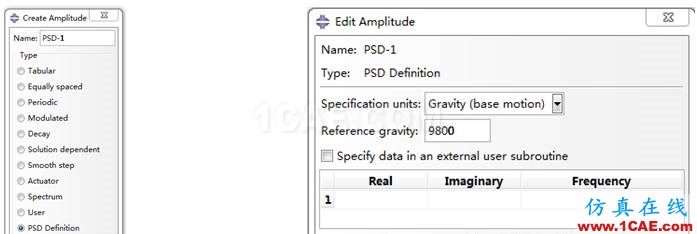

對于隨機響應分析可采用模態(tài)疊加法計算,設置一個初始步和兩個分析步。初始步中設置邊界條件,;第一個分析步為提取頻率分析步(frequency),如采用lanczos法求解特征值,計算給定范圍內的固有頻率;第二個分析步建立基于模態(tài)的隨機響應分析(randomresponse),并在該分析步中設定掃頻范圍、掃頻點數、偏置值、模態(tài)阻尼等相關信息,并按照給定頻率范圍內的加速度功率譜密度的PSD激勵曲線加載,可以定義放大系數。

對于給定的PSD曲線,一般是在開始和最后以分頻斜率(單位db/oct)的形式給定,中間部分以加速度平方的形式給定,其如下。

需要通過一個公式來計算在10Hz和2000Hz時的以加速度平方來表達的值,計算公式如下:

其中A1和A2是縱坐標的值(g2/Hz),f1和f2是對應橫坐標頻率的值,k是斜率即單位為db/oct的值。

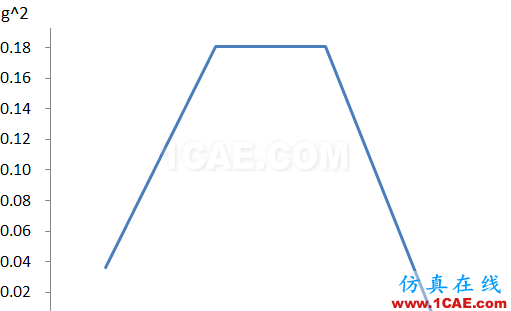

所以,已知A1、f1、f2和k,求A2的值,代入公式可得10Hz時是0.0364g2/Hz,2000Hz時是0.000094g2/Hz。得到PSD曲線如下:

有時還會給出加速度總均方根,其數學含義為功率譜密度曲線下的面積。

對于隨機振動結果,認為計算結果符合高斯分布。

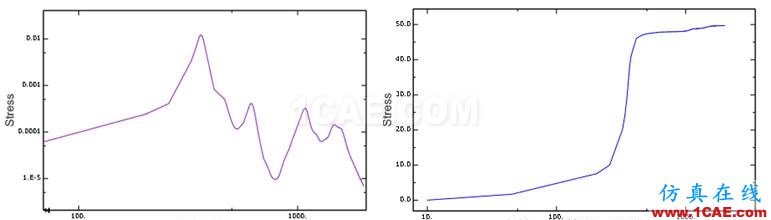

在一些工程實例中,對于結果作如下解釋:認為結果中均值μ=0,計算得到的結果為概率相關的結果,即1σ時的均方根應力σrms,即應力不超過σrms的概率為68.26%,所以計算得到應力在μ±3σ范圍內的概率為99.73%。如上圖(左)為隨機響應分析后PSD曲線,當頻率約為200Hz時應力最大;上圖(右)為Rmises與頻率的關系,曲線上某一點表示結構在該頻率以內隨機振動時,應力不超過該頻率對應的縱坐標值的概率為68.26%。
